Kommunikations-Ports
3.1 Ethernet-Ports in Kupfertechnik
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder
Störungen an Geräten
Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten
Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine
Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und
übermäßige Störungen verursachen und, was noch wichtiger ist, die Gefahr von
elektrischem Schlag mit sich bringen, was zu schweren Personenschäden führen
kann.
Verwenden Sie bei Anwendungen in Umspannwerken nicht den Ethernet-Port in
Kupfertechnik zur Anbindung von Feldgeräten über Entfernungen, die bei Leiter-
Erde-Fehlerbedingungen einen hohen Anstieg des Erdungspotentials (z.B. größer als
2500 V) verursachen können.
LEDs
Jeder Port besitzt eine LED 100 und Link/Act, die den Zustand des Ports anzeigt.
100
Link/Act

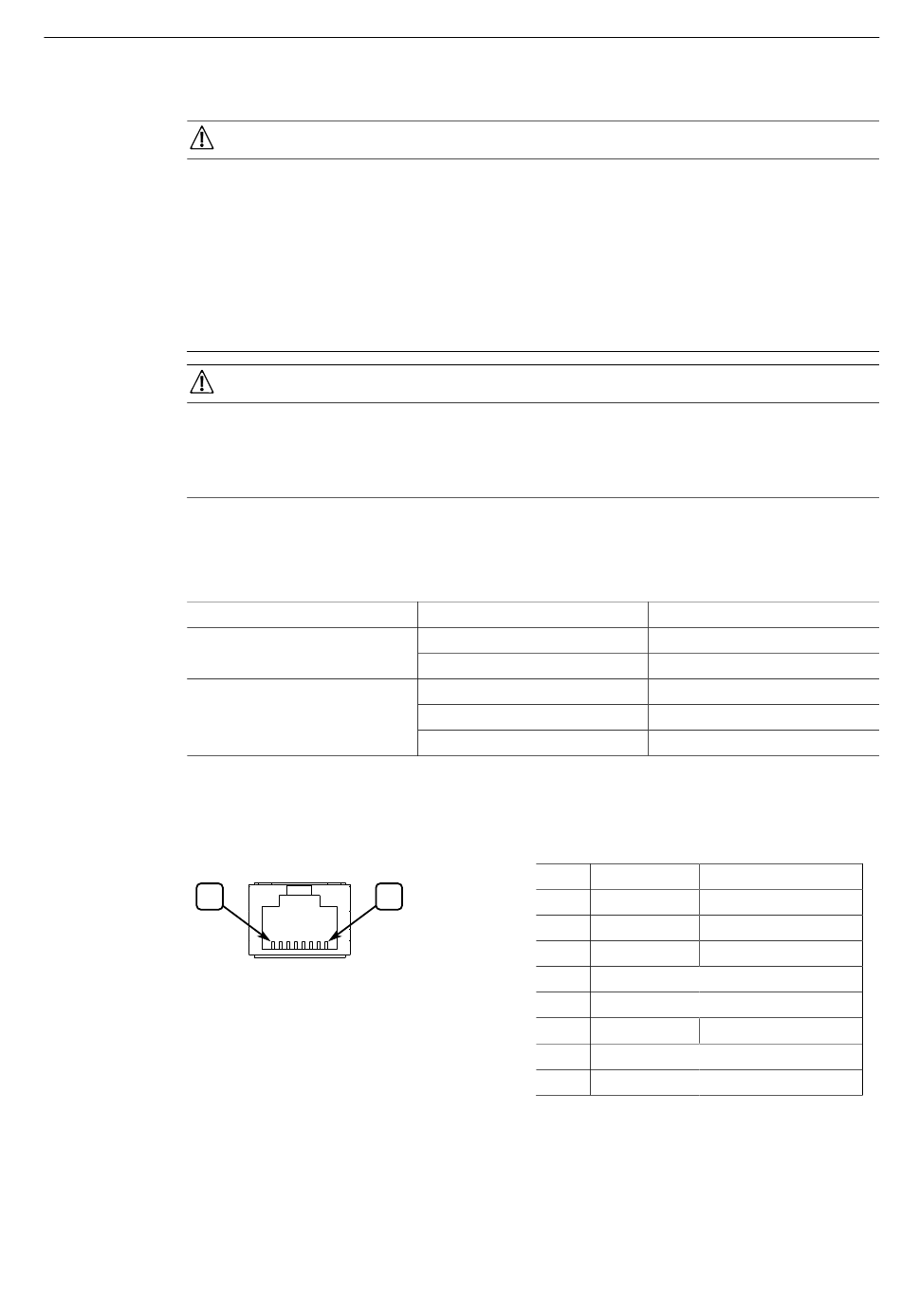

Pinbelegung

Nachfolgend die Pinbelegung für die RJ45-Steckverbinder:
8
Abbildung 3.2
18
WARNUNG
NOTICE
LED
1
Pin-Konfiguration des RJ45-
Ethernet-Ports
Zustand
Gelb
Aus
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
Pin
1
2
3
4
5
6
7
8
Beschreibung
Der Port arbeitet mit 100 MBit/s
Der Port arbeitet mit 10 MBit/s
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Bezeichnung Beschreibung
RX+ Daten empfangen+
RX- Daten empfangen-
TX+ Daten senden+
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
TX- Daten senden-
Reserviert (nicht anschließen)
Reserviert (nicht anschließen)
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1009-11
RUGGEDCOM RMC40
