Ethernet-Ports In Glasfasertechnik - Siemens Simatic Net Ruggedcom Rmc40 Betriebsanleitung

Technische Daten
Technische Daten zu den lieferbaren Ethernet-Ports in Kupfertechnik finden Sie unter
"Technische Daten für Ethernet-Port in Kupfertechnik" (Seite 21).
3.2

Ethernet-Ports in Glasfasertechnik

Ethernet-Ports in Glasfasertechnik sind mit Steckverbindern in den Ausführungen
Mechanical Transfer Registered Jack (MTRJ), Lucent Connector (LC), Standard/
Subscriber Connector (SC) und Straight Tip (ST) erhältlich. Vergewissern Sie
sich, dass die Anschlüsse für Senden (Tx) und Empfangen (Rx) an jedem Port
ordnungsgemäß hergestellt und abgestimmt wurden, um eine einwandfreie
Verbindung aufzubauen.
Verfügbare Ports
1
1
2

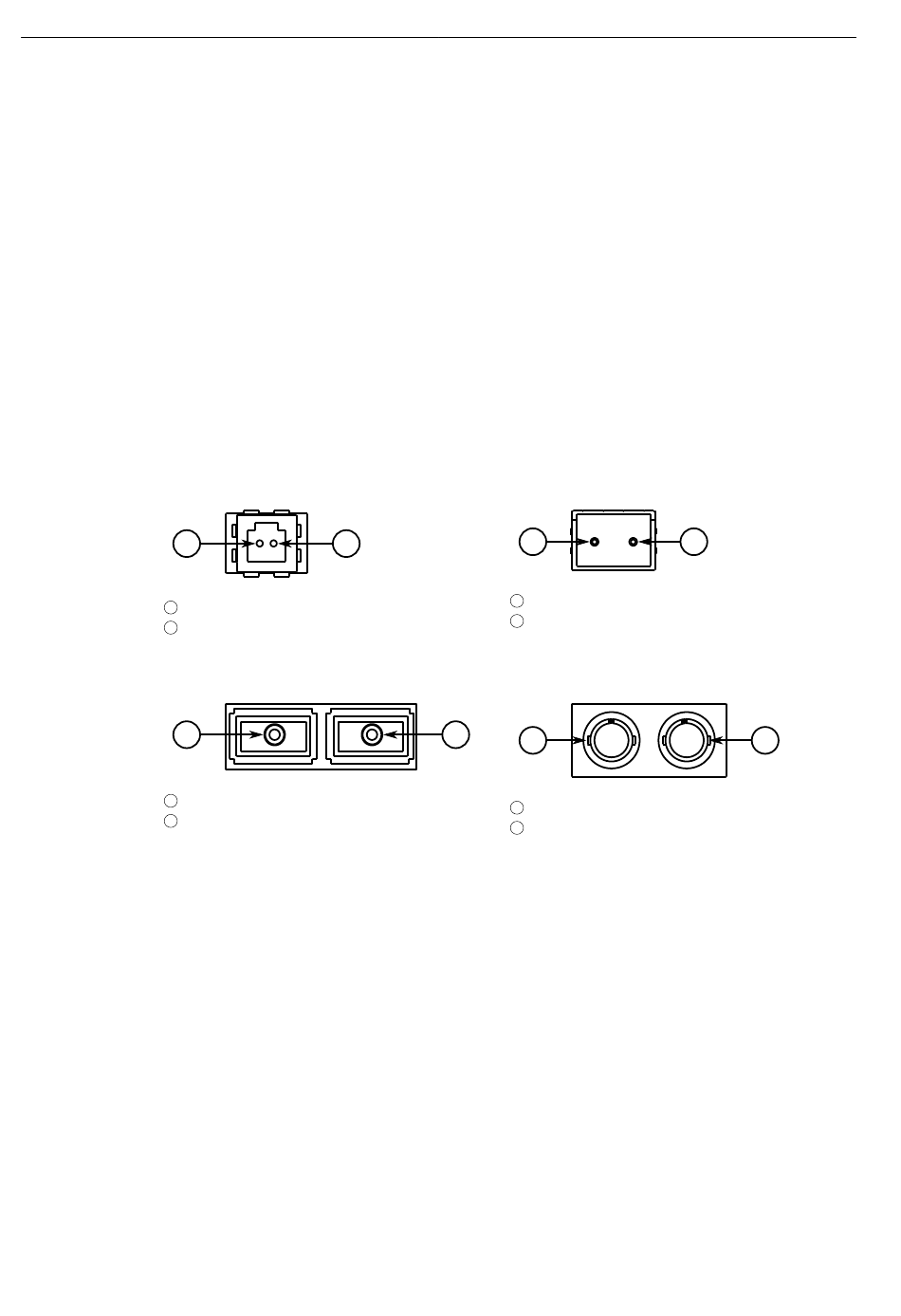

Abbildung 3.3
1
1
2
Abbildung 3.5
Technische Daten
Die technischen Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden
Sie unter "Technische Daten für Ethernet-Ports in Glasfasertechnik" (Seite 22).
RUGGEDCOM RMC40
Betriebsmittelhandbuch, 10/2023, C79000-G8900-1009-11
2
Tx-Steckverbinder
Rx-Steckverbinder
MTRJ-Port
Tx-Steckverbinder
Rx-Steckverbinder
SC-Port
3.2 Ethernet-Ports in Glasfasertechnik
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 3.4
2
1
Tx-Steckverbinder
1
Rx-Steckverbinder
2
Abbildung 3.6
Kommunikations-Ports
2
LC-Port
2
ST-Port
