Installieren des Geräts
2.4 Anschließen des fehlersicheren Alarmrelais
2.4
Anschließen des fehlersicheren Alarmrelais
Das fehlersichere Alarmrelais kann so konfiguriert werden, dass es sich bei
Alarmbedingungen verriegelt. Beim Einschalten des Geräts ist der Schließerkontakt
(NO) geschlossen und es sind keine Alarme aktiv. Wird das Gerät nicht eingeschaltet
oder ist ein aktiver Alarm konfiguriert, öffnet das Relais den Schließerkontakt (S) und
schließt den Öffnerkontakt (Ö).
Hinweis
Die Steuerung des Ausgangs des fehlersicheren Relais ist über RUGGEDCOM M2100F
konfigurierbar. Ein häufiger Einsatzzweck dieses Relais ist die Signalisierung eines
Alarms bei Stromausfall. Weitere Informationen finden Sie im "RUGGEDCOM ROS
Konfigurationshandbuch" für RUGGEDCOM M2100F.

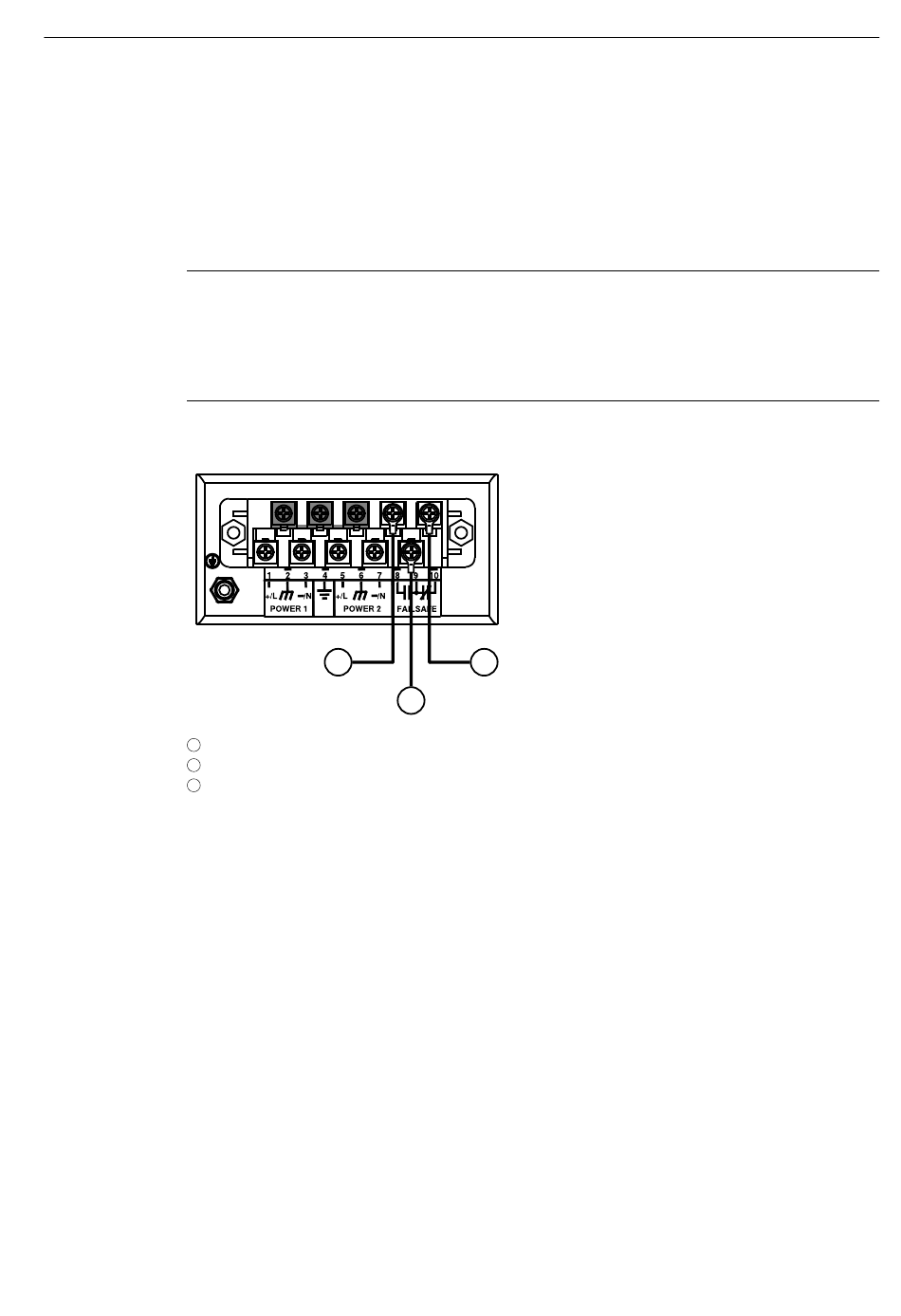

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.3
2.5
Anschluss an die Netzspannung
Der RUGGEDCOM M2100F unterstützt eine einzelne oder zwei redundante AC- und/
oder DC-Stromversorgung(en).
Der RUGGEDCOM M2100F kann wahlweise mit einer Reihenklemme mit
Schraubanschluss oder einer steckbaren Reihenklemme ausgestattet werden,
die Strom an beide Stromversorgungen liefert. Die Reihenklemme mit
Schraubanschluss wird mit Kreuzschlitzschrauben und Druckplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie
Ringzungen Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder
Schwingungsbelastung.
12
1
Schließerkontakt
Massekontakt
Öffnerkontakt
Verdrahten des fehlersicheren Alarmrelais
3
2
RUGGEDCOM M2100F
Betriebsmittelhandbuch, 12/2023, C79000-G8900-1342-12
