Installieren

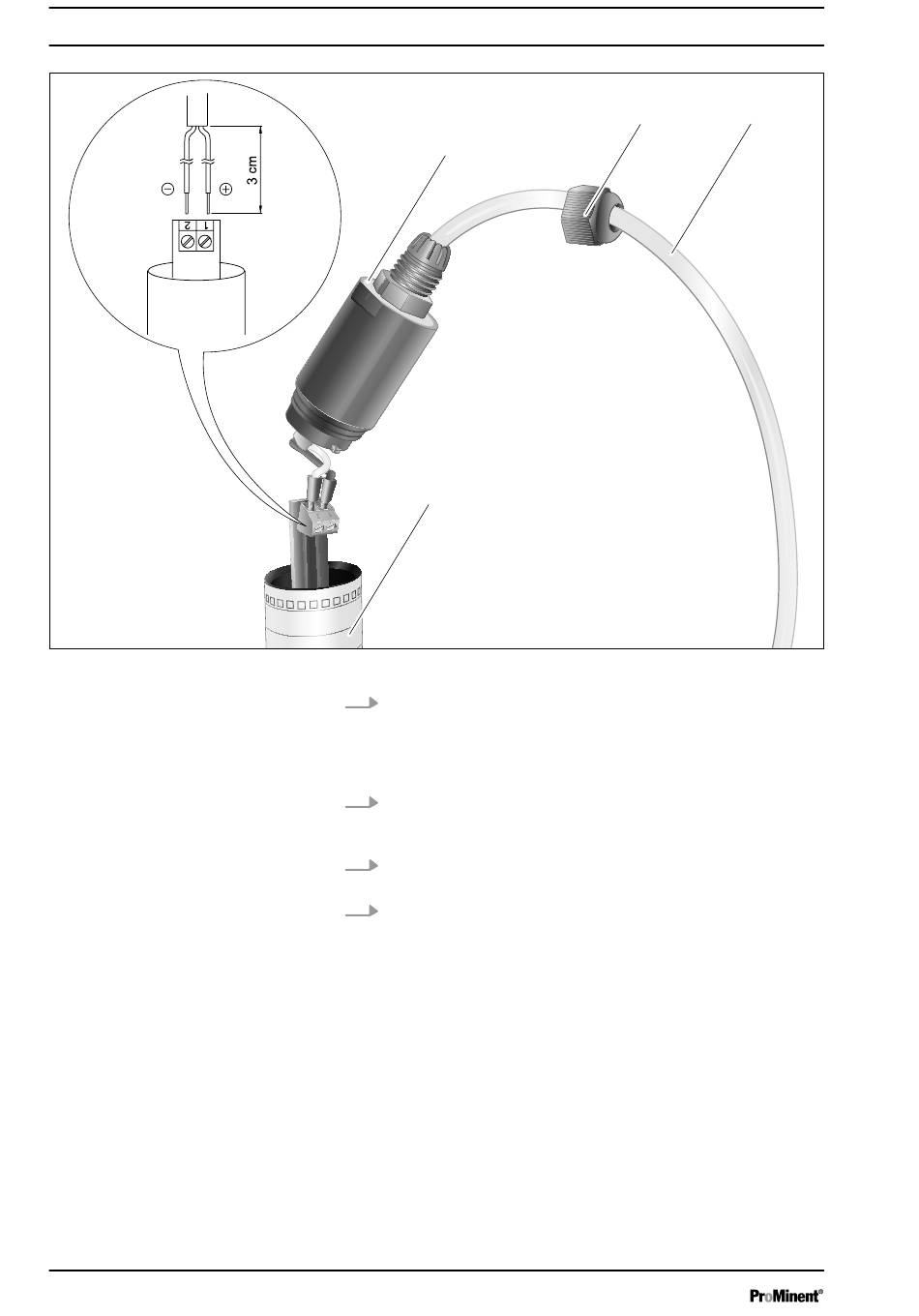

Abb. 5: 2-Leiter-Anschluss
18
1
4
3. Entfernen Sie den Kabelmantel auf einer Länge von ca. 30
mm. Isolieren Sie die Kabelenden ca. 5 mm ab, versehen Sie
die Kabelenden mit Aderendhülsen (⌀ max = 0,5 mm
verbinden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
1 = Plus, 2 = Minus.
4. Schieben Sie das Oberteil des Sensors ganz auf den Sen‐
sorschaft (4) und ziehen Sie das Oberteil des Sensors im
Uhrzeigersinn bis zum Anschlag an.
5. Schieben Sie die Messleitung so weit wie möglich in das
Oberteil des Sensors, zur Zugentlastung.
6. Ziehen Sie die Klemmmutter (2) der M12-Verschraubung
fest.
