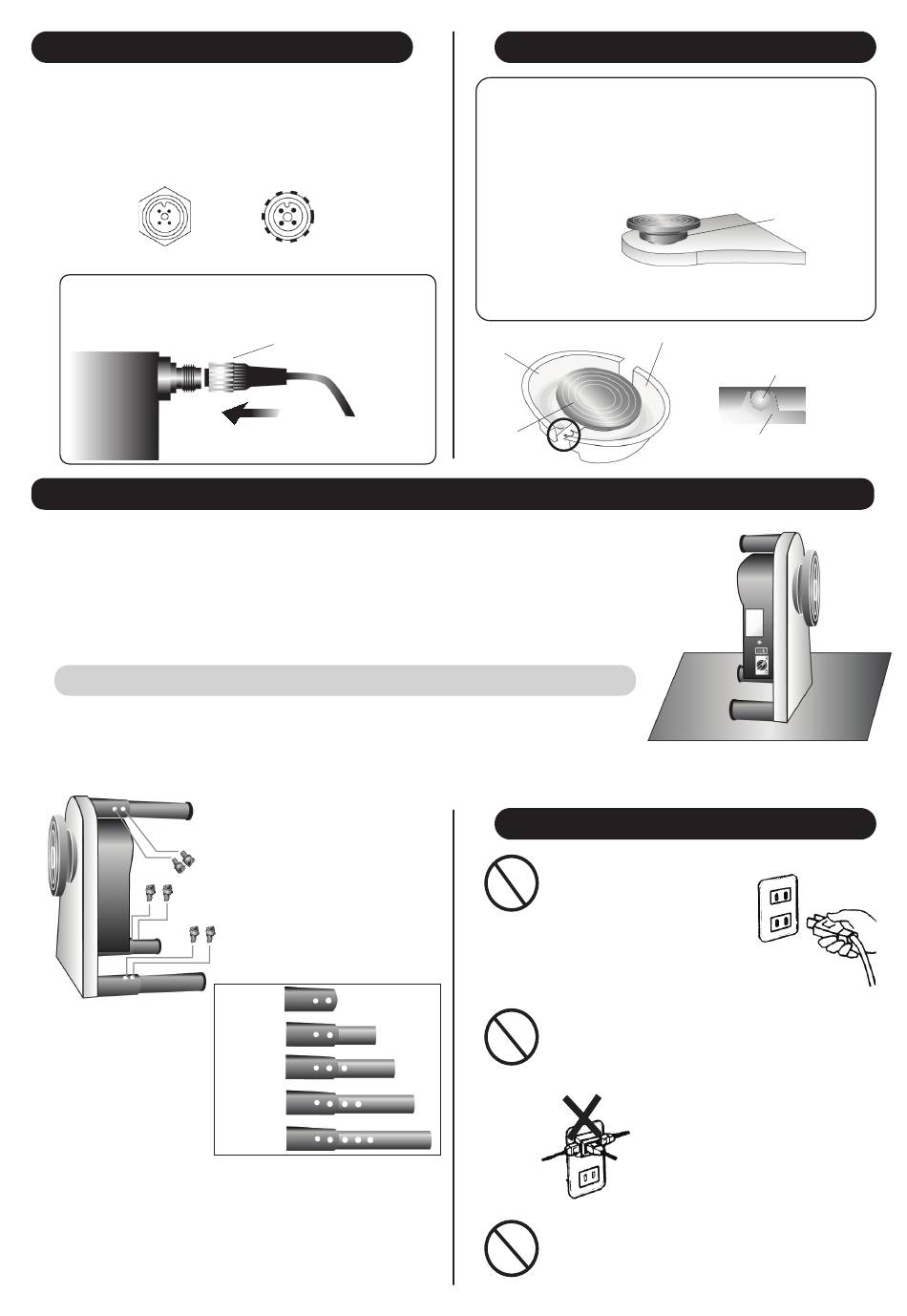

Nidec RK-3E Bedienungsanleitung Seite 14

Installation des Fußpedals
Vor dem Anschließen des Pedals das
Netzkabel abziehen.
① Den Stecker und die Steckbuchse korrekt
ausrichten, dann miteinander verbinden.
Stecker
② Den Stecker durch Drehen der
Schraubkappe fi xieren.
Anbringen der Stützen
① Das Gerät mit der Vorderseite nach unten ablegen, wie in der Abbildung
gezeigt. Dabei ein Tuch oder einen Teppich unterlegen, um zu vermeiden,
dass das Gehäuse verkratzt wird. Das Gerät muss jederzeit so abgestützt
sein, dass die Töpferscheibe nicht umkippen kann, da hierdurch der
Scheibenkopf beschädigt werden könnte.
② Die schwarze Gummi-Abdeckkappe in das Ende der Stütze einschieben.
Vorsicht: Bei Vertikal-Positionierung ist die Töpferscheibe instabil.
③ Die drei Verlängerungsstütze auf die gleiche Höhe einstellen.
Die 6 schwarzen Schrauben (je 2 pro Stütze) mit Hilfe des
Innensechskantschlüssels (mitgeliefert) einsetzen und dann festziehen.
Schraubenposition
Befestigungsschraube
④ Um die Stütze auf die gewünschte Höhe
korrekt einzustellen, sich auf die obige
Abbildung beziehen.
⑤ Das Gerät wieder in die Senkrechtposition
bringen.
Steckbuchse
② Die Schraubkappe drehen.
① Den Stecker einschieben.
290 ㎜
465 ㎜
495 ㎜
525 ㎜
555 ㎜
Aufstellung
① Setzen Sie die Spritzwannen-Hälfte (Teil A)
in die Nut (Einbuchtung) an der
Unterseite des Lagerhalters ein.
② Setzen Sie die andere Spritzwannen-
Hälfte (Teil B) in die gleiche Nut wie
Teil A ein.
③ Schieben Sie beide Hälften so zusammen,
dass sich die beiden Teile überlappen.
Spritzwannen-Hälfte (Teil A)
Scheibenkopf
Anschluß an das Stromnetz
Das Netzkabel darf
nur mit einer
einphasigen 230-V-
Wandsteckdose
verbunden werden.
Es dürfen nicht mehrere Kabel
an der gleichen Wandsteckdose
angeschlossen werden.
Make sure the power switch is
off when you plug the power
cable into the AC outlet.
- 13 -
Seal frange
Spritzwannen-Hälfte (Teil B)
Spritzwannen-Hälfte (Teil A)
Spritzwannen-Hälfte (Teil B)
Wenn die Nennkapazität
der Steckdose überschritten
wird, kann dies ein Feuer
verursachen.
