- Seite 1 Wartungsanleitung Bremsmotoren FFB Referenz: 5287 de - 2022.02 / e...
-
Seite 2: Allgemeine Warnung

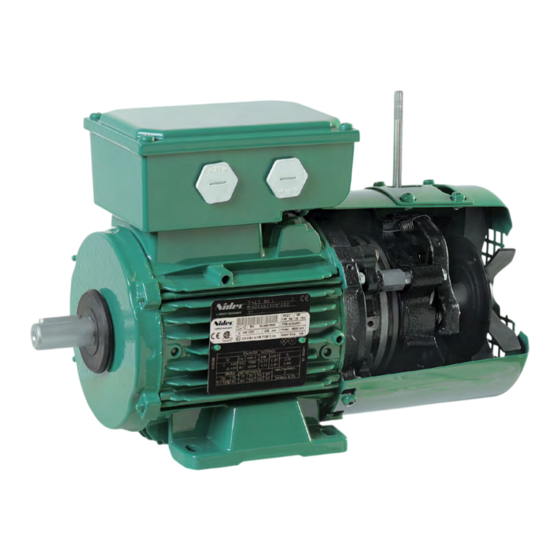

ALLGEMEINE WARNUNG Dieses Dokument ist eine Ergänzung der allgemeinen Inbetriebnahmeanleitung Ref. 1889 (Empfehlungen), Ref. 4850 (Motor LSES), Ref. 4155 (Motor LSRPM) und der Inbetriebnahmeanleitung Ref. 5286. Die Bremsmotoren FFB sind Einheiten, die aus einem Asynchronmotor und einem Bremssystem mit Ruhestromsteuerung (Sicherheitsbremse) bestehen. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 - STEMPELUNG ..............................4 1.1 - Standardleistungsschild ..........................4 1.2 - Spezifische Kennzeichnung ......................... 4 2 - ERSATZTEILE ..............................5 2.1 - Vorgehensweise ............................5 2.2 - Verschleißteile ............................. 5 3 - EXPLOSIONSZEICHNUNG UND TEILEVERZEICHNIS FÜR DIE BREMSMOTOREN FFB ......6 3.1 - Explosionszeichnung und Teileverzeichnis Motor für Bremsen (F)LS(ES) FFB ........... -
Seite 4: Stempelung
STEMPELUNG 1 - STEMPELUNG Kennzeichnung : Gesetzlich festgelegte Kennzeichnung zur Konformität 1.1 - Standardleistungsschild des Materials mit den Anforderungen der Europäischen Richtlinien. Leistungsschild Motor (Pos. 26a) ® : Produkt CSA-zertifiziert, UL-konform 166631 Leistungsschild Motor LSES112MU 4 kW, 4p, 400 V LS 90 L N°... -
Seite 5: Ersatzteile
ERSATZTEILE ERSATZTEILE 2 - ERSATZTEILE Bei Motoren in Flanschausführung sind die Art des Flansches und seine Abmessungen anzugeben (IM B5 Durchgangslö- cher, IM B14 Gewindebohrungen oder Direktanflanschung 2.1 - Vorgehensweise MI) sowie gegebenenfalls die Kenndaten des angekuppelten Bei jeder Bestellung von Ersatzteilen müssen unbedingt fol- Getriebes. -
Seite 6: Explosionszeichnung Und Teileverzeichnis Für Die Bremsmotoren Ffb
EXPLOSIONSZEICHNUNG UND TEILEVERZEICHNIS FÜR DIE BREMSMOTOREN FFB 3 - EXPLOSIONSZEICHNUNG UND TEILEVERZEICHNIS FÜR DIE BREMSMOTOREN FFB 3.1 - Explosionszeichnung und Teileverzeichnis Motor für Bremsen (F)LS(ES) FFB Pos. Bezeichnung Stator, gewickelt Gehäuse 1110 Rotor 0071 1303 Lagerschild A-Seite 1302 Lagerschild B-Seite Motor 0054 0006 Lüfter... -
Seite 7: Explosionszeichnung, Teileverzeichnis Bremsmotor Ffb Aluminium: Baugröße 160 Und 180 Oder Grauguss: Baugröße 160
EXPLOSIONSZEICHNUNG UND TEILEVERZEICHNIS FÜR DIE BREMSMOTOREN FFB 3.3 - Explosionszeichnung, Teileverzeichnis Bremsmotor FFB Aluminium: Baugröße 160 und 180 oder Grauguss: Baugröße 160 0071 0093 0092 0069 0021 0033 0030 0005 0039 0054 0273 0275 0274 0629 0006 0059 0046 0050 0002 1407 0629... -
Seite 8: Instandsetzung
INSTANDSETZUNG 4 - INSTANDSETZUNG - Das Joch 1105 der Bremse ausbauen, die O-Ring-Dichtung 1107 entfernen, nach Kennzeichnung seiner Winkelposition Vor jedem Eingriff an der Bremse muss unbedingt den Anker 1102 abnehmen. - Die Bremsscheibe 1101 ausbauen, nachdem zuvor ihre Dreh- sichergestellt sein, dass der Bremsmotor span- richtung markiert wurde (großer Wellenbund Nabe motorseitig). -
Seite 9: Einstellung Des Luftspalts
INSTANDSETZUNG 4.4 - Einstellung des Luftspalts Bremsenmodell FFB1 4,9 Nm ± 10 %. Der Luftspalt muss eingestellt werden, sobald er 0,9 mm FFB2, FFB3 8,5 Nm ± 10 %. beträgt. Bei jeder Einstellung des Luftspalts muss stets die FFB4, FFB5 21 Nm ±... -
Seite 10: Kenndaten
KENNDATEN 5 - KENNDATEN 5.1 - Bremsmomente Das Bremsmoment ergibt sich aus der Anzahl, der Position und der Farbe der Bremsfedern gemäss der in folgender Tabelle ange- gebenen Werte. Einlaufen: Sämtliche Bremsbeläge (vollständige Bremse, nur Bremsscheibe: siehe Kapitel 2.2) werden vor dem Motorzusammen- bau werkseitig eingelaufen. -
Seite 11: Optionen
OPTIONEN 6 - OPTIONEN 6.1 - Handlüfthebel DLRA 1105 1401 - Explosionszeichnung 1500 1502 1501 1505 0008 0007 0009 0013 0027 1406 1407 1503 1504 - Teileverzeichnis Pos. Bezeichnung Pos. Bezeichnung Lüfter 1407 Befestigungsschraube (Pos. 1406) Federring Lüfter (Pos. 7) 0 oder 1 1500 Bolzen (Pos. -
Seite 12: Handlüfthebel Dlm
OPTIONEN 6.2 - Handlüfthebel DLM - Explosionszeichnung 1502 1401 1505 1605 1602 0008 0007 0009 0013 0027 1406 1407 1500 1501 1503 1504 1600 1603 1601 1604 1800 - Teileverzeichnis Pos. Bezeichnung Pos. Bezeichnung Lüfter 1503 Spiralfeder unter Mutter Federring Lüfter (Pos. 7) 0 oder 1 1504 Sicherungsmutter... -
Seite 13: Handlüfthebel Dmd
OPTIONEN 6.3 - Handlüfthebel DMD - Explosionszeichnung 1401 1500 1502 1505 1600 1603 1605 1702 1602 1703 1704 1700 0008 0007 0013 0027 1406 1407 1501 1503 1504 1601 1701 0009 - Teileverzeichnis Pos. Bezeichnung Pos. Bezeichnung Lüfter 1504 Sicherungsmutter Federring Lüfter (Pos. -
Seite 14: Anzeigen (Lüftung / Verschleiß)
OPTIONEN 6.4 - Anzeigen (Lüftung / Verschleiß) 6.4.2 - Anzeige "Bremse gelüftet" - Explosionszeichnung 6.4.1 - Verschleißanzeige - Explosionszeichnung 1906 1901 1100 1900 1105 1903 1902 1102 1905 1904 - Teileverzeichnis 1102 Pos. Bezeichnung 1907 - Teileverzeichnis 1105 Joch Pos. Bezeichnung 1102 Bremsanker... -
Seite 15: Drehzahlgeber Und Position
OPTIONEN 6.6 - Drehzahlgeber und Position - Explosionszeichnung Bremsmotor FFB + Inkrementalgeber, Absolutgeber (Aluminium: Baugröße 71 bis 180 oder Grauguss: BG 80 bis 160) 1802 1803 159/2 1400 1800 1401 159/1 1403 1404 - Teileverzeichnis Pos. Bezeichnung Pos. Bezeichnung Lüfter 1400 Schraube Verbindung Verlängerung/Welle Sicherungsring (Pos. -
Seite 16: Montagesatz Fremdbelüftung
OPTIONEN 6.7 - Montagesatz Fremdbelüftung 6.9 - Spezielle Einsatzbedingungen - Explosionszeichnung - Thermoschutz (Kapitel 8) 1405 - Stillstandsheizung (Kapitel 8) - Oberflächentemperaturen: Im Normalbetrieb erreichen unsere Bremsmotoren +125 °C Höchsttemperatur bei einer maximalen Umgebungstempera- tur von ≤ +40 °C. Ohne Leistungsabstufung des Bremsmotors beträgt die maximale Oberflächentemperatur: •... -
Seite 17: Einsatz In Atex-Zone 22
OPTIONEN 6.10 - Einsatz in ATEX-Zone 22 Spezifische ATEX-Kennzeichnung 11 (Kap. 1.1): FFB 3 Mf : 6.5 kg 52 Nm S N° : 9999999/001 FFB370NU001 U : 180 VDC I : 345 mA Nmax : 3600 rpm II 3 D Ex tc IIIB T125°C Dc Motor size : 168 II 3D Ex tc IIIB: Gruppe II, Kategorie 3, nicht leitfähiger Staub... -
Seite 18: Fehlersuche
FEHLERSUCHE 7 - FEHLERSUCHE Problem Mögliche Ursache Maßnahme Ungewöhnliches Geräusch Liegt die Ursache im Motor oder in der angetriebenen Maschine? Den Motor der angetriebenen Maschine abkuppeln und alleine testen. Mechanisch bedingt: wenn das Geräusch nach Bremsmotor sehr laut Prüfen, dass eine der Auswuchtung entsprechende Passfeder verwendet wird Unterbrechung der Stromversorgung noch anhält - Schwingungen - Zustand der Lager überprüfen... -
Seite 19: Anschlussbilder
ANSCHLUSSBILDER 8 - ANSCHLUSSBILDER 8.2.2 - Bremsspule 180 V DC für polumschaltba- 8.1 - Motor: Wichtiger Hinweis ren Motor mit 2 Wicklungen, 1 Spannung und integrierter Spannungsversorgung Œ Die Drehrichtung der Motorwelle prüfen. WICHTIG / IMPORTANT Gleichrichterblock für Isolationsfestigkeits- L1 - L2 - L3 L1 - L3 - L2 Speisung... -
Seite 20: Optionen
ANSCHLUSSBILDER 8.3 - Optionen Ž 8.3.5 - Drehzahlgeber und Position 8.3.1 - Thermoschutz Standard, Isolierstoff- Standard-Inkrementalgeber: 5 V DC (TTL) oder 11/30 V klasse F, 150 °C (HTL) 1024 Inkremente/Umdrehung oder 4096 Inkremente/ Umdrehung PTO doppelt PTC dreifach Bremse mit separater Speisung Thermoschutz Klemme Nr. -
Seite 21: Recycling
RECYCLING 8.3.9 - Option VARMECA 33 / 34 Dreiphasige Fremdbelüftung für (F)LS(ES) 160, 180 ESFR VMA 33/34 FREMDBELÜFTUNG DREIPHASIG bei BG 160 Spezifischer Digitalausgang 1 DREHZAHL - 2 SPANNUNGEN L1 - L2 - L3 Opto Triac 1,25 A VMA 33/34T 600 V 180VDC VMA 33/34TL... - Seite 22 NOTIZEN ANSCHLUSSBILDER Wartungsanleitung Bremsmotoren FFB 5287 de - 2022.02 / e...
- Seite 23 NOTIZEN ANSCHLUSSBILDER Wartungsanleitung Bremsmotoren FFB 5287 de - 2022.02 / e...
- Seite 24 Moteurs Leroy-Somer SAS Firmensitz: Boulevard Marcellin Leroy - CS 10015 16915 ANGOULÊME Cedex 9 Vereinfachte Aktiengesellschaft mit einem Kapital von 38 679 664 € RCS Angoulême 338 567 258 www.leroy-somer.com...
