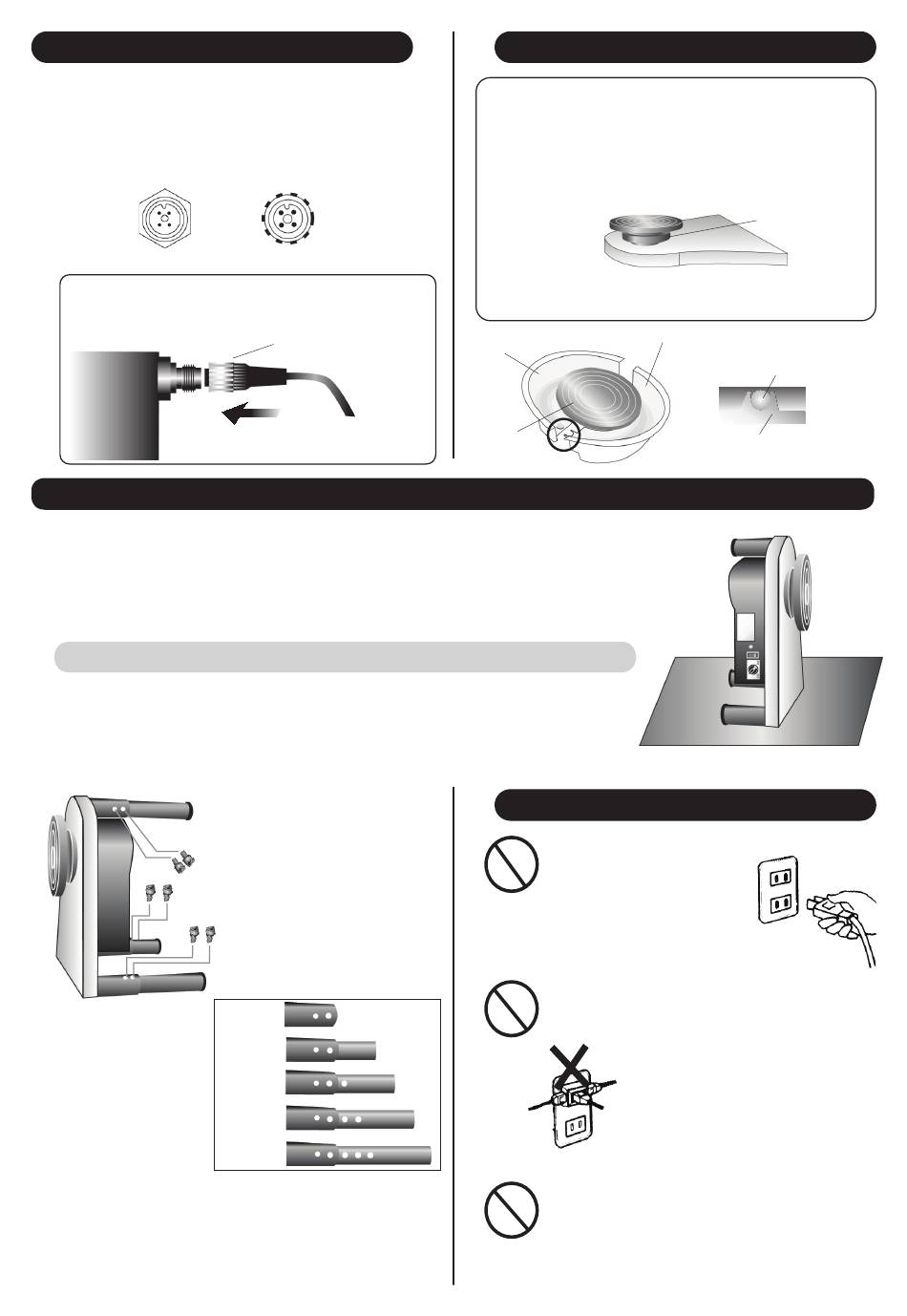

Installation de la pédale
Avant d'entreprendre l'installation,
débranchez le cordon d'alimentation.
① Insérez le connecteur femelle dans le
connecteur mâle après les avoir positionné
correctement.
connecteur mâle
② Fixez le connecteur en tournant le
capuchon de la vis.
Installation des pieds
① Placez l'appareil sur son côté avant, comme indiqué sur l'illustration.
Placez un tissu ou un tapis sous l'appareil pour éviter de rayer la surface.
Maintenez toujours fermement l'appareil pour éviter que le tour se
retourne, ce qui risquerait d'abîmer la girelle.
② Enfoncez le capuchon d'extrémité en caoutchouc noir au bout du pied.
Attention: Le tour n'est pas stable en position verticale.
③ Insérez les trois rallonges de pieds à une hauteur identique.
Insérez 6 boulons noirs (2 par pied) à l'aide d'une clé Allen
(fournie), et serrez-les à leur place.Vous pouvez régler la
hauteur entre 465 et 555 mm suivant les pas de réglage
indiqués ci-dessous.
position du boulon
boulon fi xé
④ Reportez-vous au tableau ci-dessus pour
déterminer la position de trou de pied
correcte correspondant à la hauteur voulue.
⑤ Remettez l'appareil en position droite.
connecteur femelle
② Tournez le capuchon de la vis.
① Insérez le connecteur.
290 ㎜
465 ㎜
495 ㎜
525 ㎜
555 ㎜
Installation du récipient
① Insérez la moitié du récipient (partie A)
dans la rainure (encastrement) située
en bas du support de roulement.
② Insériez la moitié du récipient (partie B)
dans la même rainure que la partie A.
③ Poussez les deux moitiés simultanément
de façon qu'une moitié chevauche l'autre.
récipient: moitié (partie A)
Girelle
Branchement électrique
Branchez le cordon
d'alimentation à une
prise secteur
monophasée de
230 V seulement.
Ne branchez pas plusieurs cordons
d'alimentation à la même prise.
Veillez à ce que l'interrupteur
d'alimentation soit sur la position
d'arr êt lorsque vous branchez
le cordon d'alimentation dans la
prise secteur.
- 21 -
Bride d'étanchéité
récipient: moitié (partie B)
récipient: moitié (partie A)
récipient: moitié (partie B)
La capacité de la prise pourrait
être dépassée, ce qui pourrait
causer un incendie.
