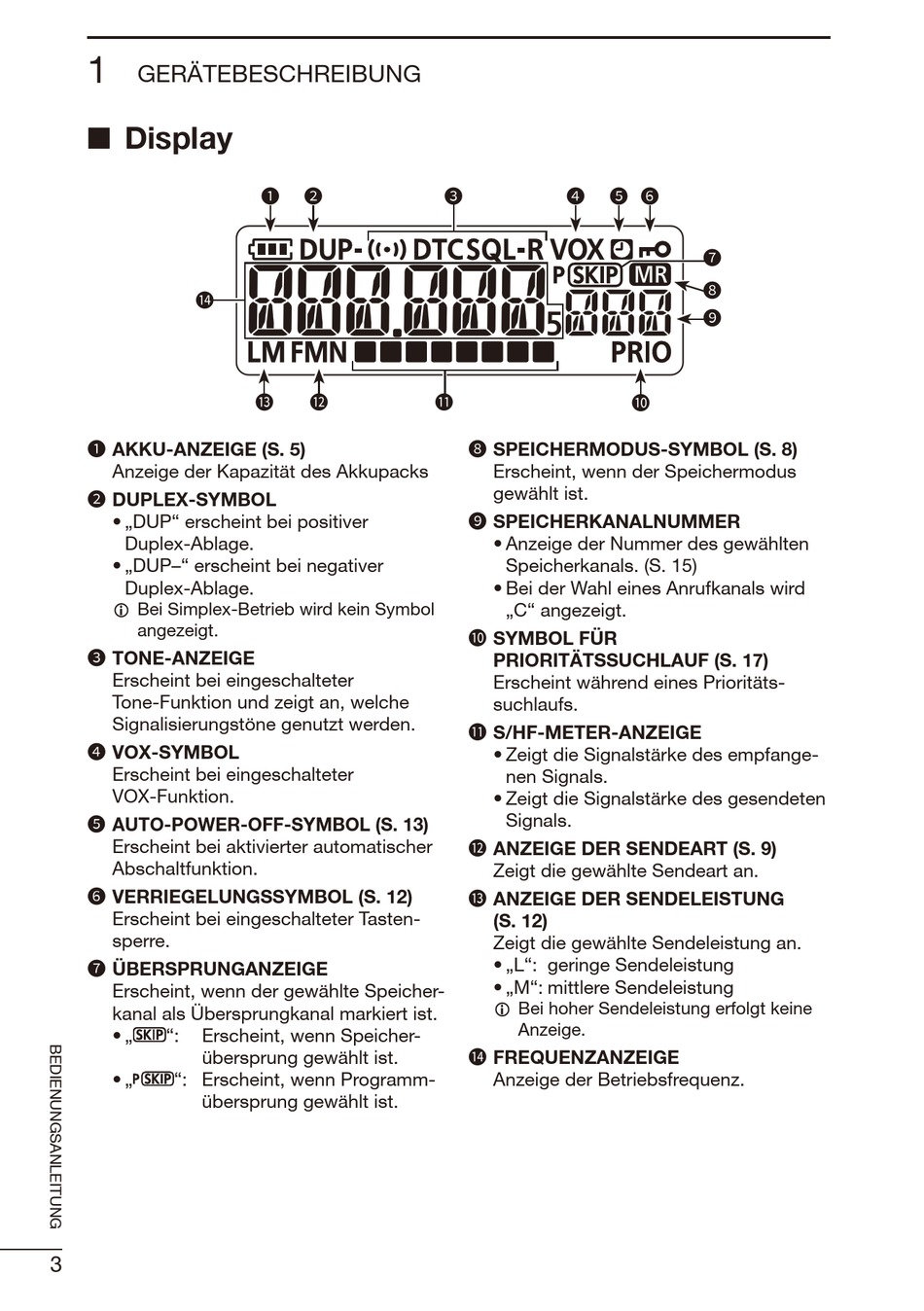

Icom IC-T10 Bedienungsanleitung Seite 10

1
GERÄTEBESCHREIBUNG
■ Display
14
1 AKKU-ANZEIGE (S. 5)
Anzeige der Kapazität des Akkupacks
2 DUPLEX-SYMBOL
• „DUP" erscheint bei positiver
Duplex-Ablage.
• „DUP–" erscheint bei negativer
Duplex-Ablage.
L Bei Simplex-Betrieb wird kein Symbol
angezeigt.
3 TONE-ANZEIGE
Erscheint bei eingeschalteter
Tone-Funktion und zeigt an, welche
Signalisierungstöne genutzt werden.
4 VOX-SYMBOL
Erscheint bei eingeschalteter
VOX-Funktion.
5 AUTO-POWER-OFF-SYMBOL (S. 13)
Erscheint bei aktivierter automatischer
Abschaltfunktion.
6 VERRIEGELUNGSSYMBOL (S. 12)
Erscheint bei eingeschalteter Tasten-
sperre.
7 ÜBERSPRUNGANZEIGE
Erscheint, wenn der gewählte Speicher-
kanal als Übersprungkanal markiert ist.
• „ ": Erscheint, wenn Speicher-
übersprung gewählt ist.
• „ ": Erscheint, wenn Programm-
übersprung gewählt ist.
3
1 2
13 12
3 4 5 6
11
8 SPEICHERMODUS-SYMBOL (S. 8)
Erscheint, wenn der Speichermodus
gewählt ist.
9 SPEICHERKANALNUMMER
• Anzeige der Nummer des gewählten
Speicherkanals. (S. 15)
• Bei der Wahl eines Anrufkanals wird
„C" angezeigt.
10 SYMBOL FÜR
PRIORITÄTSSUCHLAUF (S. 17)
Erscheint während eines Prioritäts-
suchlaufs.
11 S/HF-METER-ANZEIGE
• Zeigt die Signalstärke des empfange-
nen Signals.
• Zeigt die Signalstärke des gesendeten
Signals.
12 ANZEIGE DER SENDEART (S. 9)
Zeigt die gewählte Sendeart an.
13 ANZEIGE DER SENDELEISTUNG
(S. 12)
Zeigt die gewählte Sendeleistung an.
• „L": geringe Sendeleistung
• „M": mittlere Sendeleistung
L Bei hoher Sendeleistung erfolgt keine
Anzeige.
14 FREQUENZANZEIGE
Anzeige der Betriebsfrequenz.
7
8
9
10
