LD-G-41

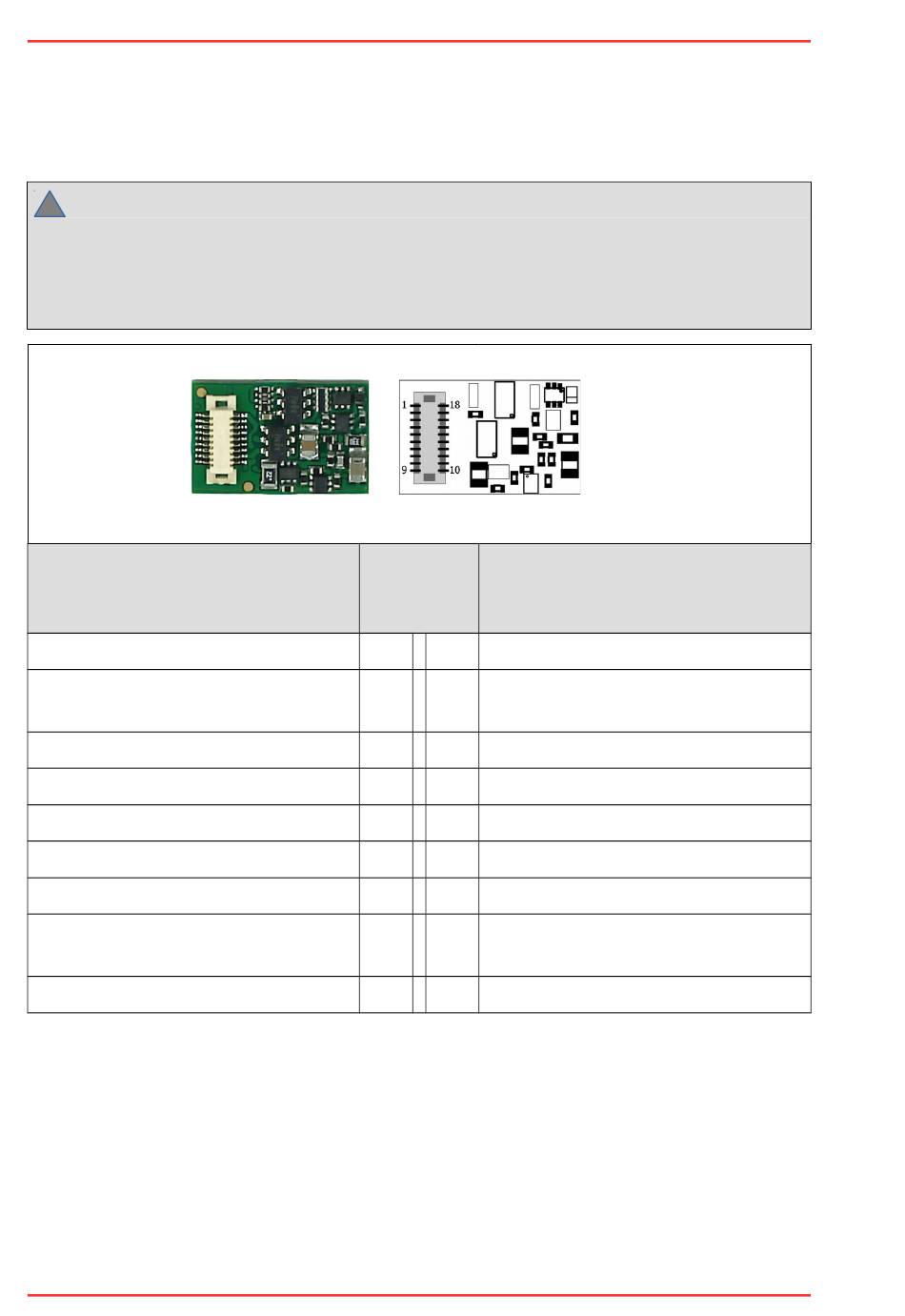

3.4. Anschlussbelegung LD-G-41 | Vorderseite
Der Lokdecoder LD-G-41 hat eine Next18-Schnittstelle entsprechend RCN-118 zum Anschluss
an Fahrzeuge, die werkseitig mit einer entsprechenden Schnittstelle ausgerüstet sind.
Beachten Sie:
!
Grundsätzlich ist es möglich, den LD-G-41 in Fahrzeugen einzusetzen, die nicht werksseitig
mit einer Next18-Schnittstelle ausgerüstet sind. Berücksichtigen Sie in diesem Fall die
elektrischen Eigenschaften der Anschlüsse und geben Sie darauf acht, die zulässigen Werte
nicht zu überschreiten. Andernfalls kann der Decoder (ggf. irreparabel) beschädigt werden.
LD-G-41
Vorderseite
Next18-Schnittstelle
Belegung entsprechend
RCN-118
rechter Stromabnehmer
Motoranschluss 1 (plus)
AUX1 (Funktion F1)
AUX3 (Funktion F5) oder SUSI CLOCK 4
GND
U+
AUX6 (Funktion F8)
F0f = Licht Vorwärtsfahrt
(Funktion F0)
linker Stromabnehmer
24 | Anschlüsse
Anschluss Next18-Schnittstelle
Belegung entsprechend
RCN-118
1
18 rechter Stromabnehmer
2
17 F0r = Licht Rückwärtsfahrt
(Funktion F0)
3
16 AUX5 (Funktion F7)
15 U+
5
14 GND
6
13 AUX4 (Funktion F6) oder SUSI DATA
7
12 AUX2 (Funktion F2)
8
11 Motoranschluss 2 (minus)
9
10 linker Stromabnehmer
tams elektronik
