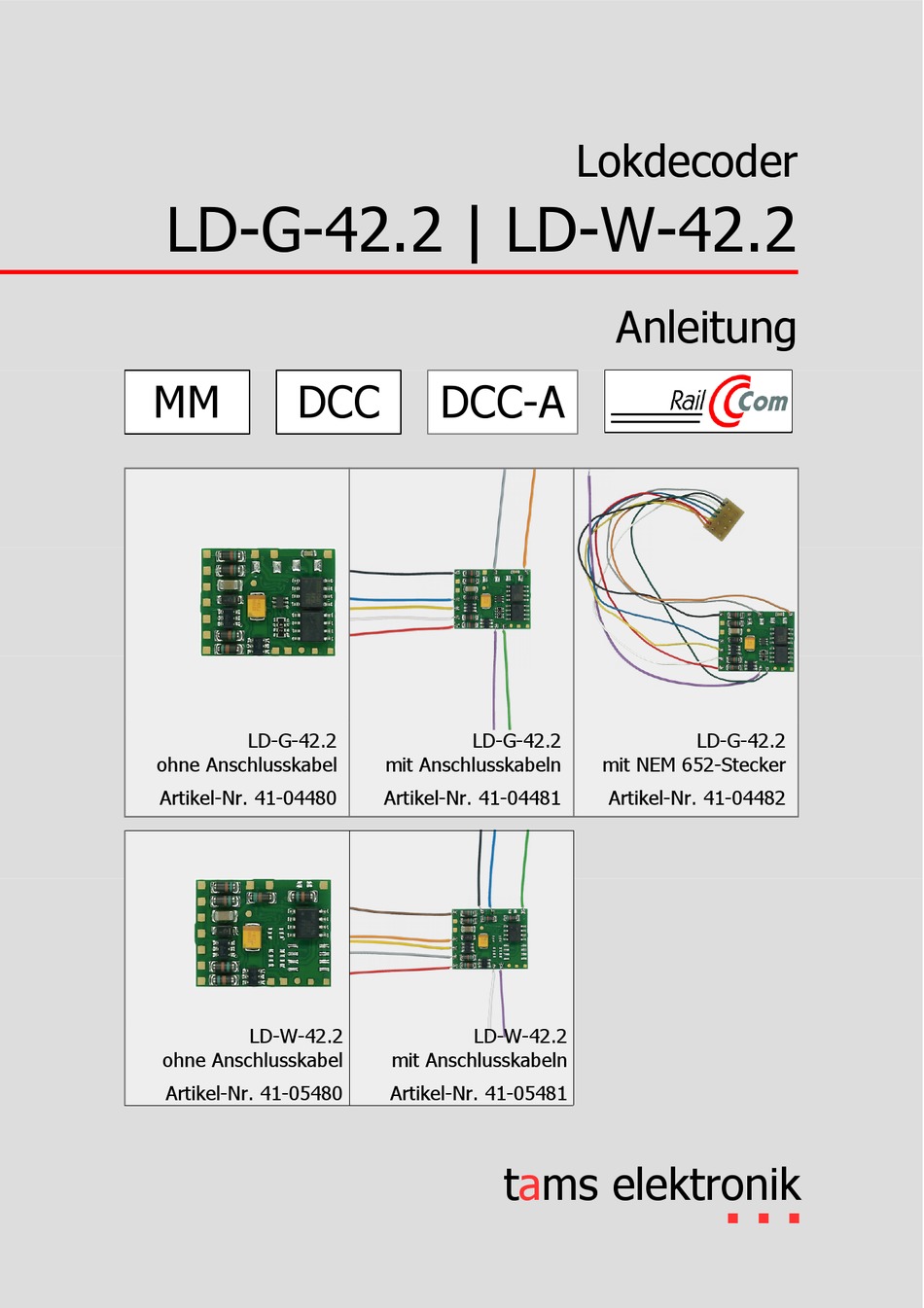

Lokdecoder
LD-G-42.2 | LD-W-42.2
Anleitung
MM
DCC
DCC-A
LD-G-42.2
LD-G-42.2
LD-G-42.2
ohne Anschlusskabel
mit Anschlusskabeln
mit NEM 652-Stecker
Artikel-Nr. 41-04480
Artikel-Nr. 41-04481
Artikel-Nr. 41-04482
LD-W-42.2
LD-W-42.2
ohne Anschlusskabel
mit Anschlusskabeln
Artikel-Nr. 41-05480
Artikel-Nr. 41-05481
tams elektronik
n n n

Werbung

loading

Inhaltszusammenfassung für Tams Elektronik LD-G-42.2

  • Seite 1 Lokdecoder LD-G-42.2 | LD-W-42.2 Anleitung DCC-A LD-G-42.2 LD-G-42.2 LD-G-42.2 ohne Anschlusskabel mit Anschlusskabeln mit NEM 652-Stecker Artikel-Nr. 41-04480 Artikel-Nr. 41-04481 Artikel-Nr. 41-04482 LD-W-42.2 LD-W-42.2 ohne Anschlusskabel mit Anschlusskabeln Artikel-Nr. 41-05480 Artikel-Nr. 41-05481 tams elektronik n n n...
  • Seite 2 © Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen, Reproduktionen und Umarbeitungen in jeglicher Form bedürfen der schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. Ausdruck des Handbuchs Die Formatierung ist für den doppelseitigen Ausdruck optimiert. Die Standard-Seitengröße ist DIN A5.
  • Seite 3 3.3. Irreparable Schäden am Decoder vermeiden............24 3.4. Anschlussbelegung LD-G-42.2................25 3.5. Anschlussbelegung LD-W-42.2................26 3.6. Einsatz von Lokdecodern für Schnittstellen............27 3.7. Einsatz des LD-G-42.2 in Loks mit Wechselstrom-Motoren........27 3.8. Decoder ohne Schnittstelle einbauen..............28 3.8.1. Anschluss des Decoders an den Motor............28 3.8.2. Anschluss von Verbrauchern an die Funktionsausgänge.......29 3.9.
  • Seite 4 LD-G-42.2 | LD-W-42.2 tams elektronik 4. Programmieren......................35 4.1. Programmierung mit DCC-Zentralen..............35 4.2. Programmierung mit Motorola-Zentralen..............36 5. Konfigurationsvariablen und Register................37 5.1. Übersicht Konfigurationsvariablen LD-G-42.2 und LD-W-42.2........37 5.2. Grundeinstellungen.....................39 5.3. Einstellen der Adresse..................40 5.4. Einstellen der Motoransteuerung.................41 5.5. Function mapping....................44 5.6. Effekte der Ausgänge..................50 5.7.
  • Seite 5 (Artikelnummer) 41-04480 LD-G-42.2 ohne Kabel / Schnittstelle 41-04481 LD-G-42.2 mit Kabeln (Kabellänge: 100 mm) 41-04482 LD-G-42.2 mit 8-poligem Stecker entsprechend NEM 652 41-05480 LD-W-42.2 ohne Kabel / Schnittstelle 41-05481 LD-W-42.2 mit Kabeln (Kabellänge: 100 mm) 1.2. Erforderliches Zubehör Werkzeuge und Verbrauchsmaterialien Zum Einbau und Anschluss von Decodern ohne Schnittstelle benötigen Sie:...
  • Seite 6 LD-G-42.2 | LD-W-42.2 tams elektronik Anschluss eines LD-G-42.2 an einen Wechselstrom-Motor Wenn Sie einen Decoder LD-G-42.2 (für Gleichstrom-Motoren) an einen Wechselstrom-Motor anschließen wollen, benötigen Sie:  einen Lastregel-Adapter LRA (Art.-Nr. 70-02105 oder 70-02106) oder  einen Permanentmagneten (z.B. Art.-Nr. 70-04100, 70-04200 oder 70-04300) oder ...
  • Seite 7 LD-G-42.2 | LD-W-42.2 1.3. Bestimmungsgemäßer Gebrauch Die Lokdecoder LD-G-42.2 und LD-W-42.2 sind für den Einsatz im Modellbau, inbesondere in digitalen Modellbahnanlagen, entsprechend den Bestimmungen dieser Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs.
  • Seite 8 Voraussetzungen für die Nutzung des Verfahrens sind:  die Verwendung einer Digitalzentrale, die SDF unterstützt  der Einbau von Fahrzeugdecodern, die SDF unterstützen  die Einstellung des Fahrstufenmodus 28 / 128 am Decoder. 8 | Die Lokdecoder LD-G-42.2 und LD-W-42.2...
  • Seite 9 LD-G-42.2 | LD-W-42.2 2.2. Analogbetrieb Die Lokdecoder LD-G-42.2 und LD-W-42.2 können auch in analogen Modellbahnanlagen eingesetzt werden, die mit einem Wechselstrom- oder Gleichstrom-Fahrregler betrieben werden. Die Decoder erkennen automatisch, ob ein Wechsel- oder Gleichstrom-Fahrregler für die Versorgung der Anlage eingesetzt wird.
  • Seite 10 LD-G-42.2 | LD-W-42.2 tams elektronik 2.3. Überlastschutz Die Lokdecoder LD-G-42.2 und LD-W-42.2 haben einen Überlastschutz, der sie bei einer Überschreitung des zulässigen Gesamtstroms oder einem Kurzschluss am Motorausgang (der maximalen Form einer Überlast) vor Beschädigungen schützt. Wird eine Überlast erkannt, wird der Motor abgeschaltet und Beleuchtungen, die mit F0f oder F0r geschaltet werden, blinken.
  • Seite 11 60 Hz nein Lastregelung Der LD-G-42.2 hat eine Lastregelung. Die Lastregelung beeinflusst die Motorspannung so, dass die Geschwindigkeit der Lok im Fahrbetrieb bei einer gewählten Fahrstufe konstant bleibt, unabhängig von der Größe zusätzlicher Belastungen (z.B. Fahrten an Steigungen, angekuppelte Waggons).
  • Seite 12 Funktionen zugewiesen werden, mit denen sie aktiviert und deaktiviert wird. Bei Auslieferung ist der Sonderfunktion "RG" die Funktion F3 zugewiesen. Im Rangiergang wird die Geschwindigkeit aller Fahrstufen um ca. 50 % gegenüber der eingestellten Geschwindigkeit reduziert. 12 | Die Lokdecoder LD-G-42.2 und LD-W-42.2...
  • Seite 13 Verzögerung und von der Höhe der Fahrstufe beim Auslösen des Bremsvorgangs ab. Ein exakter Halt an Haltepunkten ist dabei nicht möglich. Für die Decoder LD-G-42.2 und LD-W-42.2 kann ein konstanter Bremsweg definiert werden, den die Lok beim Übergang von einer beliebigen Fahrstufe zur Fahrstufe 0 zurücklegen soll.
  • Seite 14 Zusammenfassung komplexer Abläufe in einer Funktion. Die Abläufe können damit mit einer Funktion / einer Funktionstaste aktiviert werden. 2.5.1. ABC-Bremsverfahren Die Lokdecoder LD-G-42.2 und LD-W-42.2 erkennen bei entsprechender CV-Einstellung bei der Einfahrt in einen ABC-Bremsabschnitt, dass eine unsymmetrische Gleisspannung anliegt reduzieren...
  • Seite 15 Gegenrichtung zurück. Bei Einfahrt in den ABC-Bremsabschnitt für die Gegenrichtung reduziert er wieder automatisch die Fahrgeschwindigkeit. 2.5.2. Bremsen bei Gleichspannung Die Lokdecoder LD-G-42.2 und LD-W-42.2 reagieren bei entsprechender CV-Einstellung auf das Anliegen einer reinen Gleichspannung (z.B. Märklin**-Bremsstrecke) und reduzieren dann automatisch die Fahrgeschwindigkeit mit der eingestellten Bremsverzögerung oder dem eingestellten Bremsweg.
  • Seite 16 Funktionen zugewiesen werden. Beim Einschalten der zugeordneten Funktion hält die Lok mit der eingestellten Bremsverzögerung an, beim Ausschalten fährt sie mit der eingestellten Anfahrverzögerung weiter. Bei Auslieferung ist der Sonderfunktion "STOP" keine Funktion zugewiesen. 16 | Die Lokdecoder LD-G-42.2 und LD-W-42.2...
  • Seite 17 Zuordnung separat für jeden Ausgang. Einstellung der Blinkfrequenz CV 101...102 jeweils gemeinsam für zwei Ausgänge. Durch Zuweisung der Blinkfunktion zu zwei Ausgängen und der Funktion "Invertiertes Schalten" zu einem der beiden Ausgänge wird ein Wechselblinken erzeugt. Die Lokdecoder LD-G-42.2 und LD-W-42.2 | 17...
  • Seite 18 Invertieren der Funktion kann die Funktionsweise umgekehrt werden. Zuordnung separat für jeden Ausgang. Einstellung der Spannung gemeinsam für alle Ausgänge, denen die Funktion zugeordnet ist. Anwendungsbeispiel: automatisches Ein- und Ausschalten der Führerstandsbeleuchtung bei einer bestimmten Spannung. 18 | Die Lokdecoder LD-G-42.2 und LD-W-42.2...
  • Seite 19 Vorwärts- und Rückwärtsfahrt. Aktionen DCC-Format MM-Format Ausgänge F0f, F0r, AUX1, AUX2 ein/aus Unterbrechungsfreie Stromversorgung (USV) ein/aus Stopp/Start (STOP) mit einer Funktion aktiv/inaktiv F0 bis F28 F0 bis F4 Rangiergang (RG) aktiv/inaktiv Anfahr-/ Bremsverzögerung (ABV) aktiv/inaktiv Die Lokdecoder LD-G-42.2 und LD-W-42.2 | 19...
  • Seite 20 Voraussetzung für die Nutzung ist die Verwendung einer Digitalzentrale, die das Verfahren ebenfalls unterstützt. Die automatische Anmeldung kann deaktiviert werden. Für den störungsfreien Betrieb mit Digitalzentralen, die DCC-A nicht unterstützen, ist es jedoch unerheblich, ob das Anmeldeverfahren aktiviert ist oder nicht. 20 | Die Lokdecoder LD-G-42.2 und LD-W-42.2...
  • Seite 21 DCC-A Verfahren, mit dem der Decoder bei der Zentrale angemeldet wurde Funktionen und Den Funktionen können spezifische Icons zugeordnet Funktions-Icons werden, aus denen ersichtlich ist, was sie schalten (z.B. Stirnbeleuchtung, Innenbeleuchtung, Rangiergang). Die Lokdecoder LD-G-42.2 und LD-W-42.2 | 21...
  • Seite 22 LD-G-42.2 | LD-W-42.2 tams elektronik 3. Anschlüsse 3.1. Sicherheitshinweise Beachten Sie: Der Decoder ist mit integrierten Schaltkreisen (ICs) bestückt. Diese sind empfindlich gegen elektrostatische Aufladung. Berühren Sie daher den Decoder nicht, bevor Sie sich "entladen" haben. Dazu reicht z.B. ein Griff an einen Heizkörper.
  • Seite 23 LD-G-42.2 | LD-W-42.2 Thermische Gefährdung Wenn Sie versehentlich die heiße Lötkolbenspitze mit Ihrer Haut in Berührung bringen, oder wenn Ihnen flüssiges Lötzinn auf die Haut spritzt, besteht die Gefahr von Hautverbrennungen. Beugen Sie dieser Gefahr vor, indem Sie ...
  • Seite 24 LD-G-42.2 | LD-W-42.2 tams elektronik  Halten Sie die Lötspitze so auf die Lötstelle, dass sie zugleich Draht und Lötauge berührt. Führen Sie gleichzeitig (nicht zu viel) Lötzinn zu. Sobald das Lötzinn zu fließen beginnt, nehmen Sie es von der Lötstelle fort. Dann warten Sie noch einen Augenblick, bis das haften-gebliebene Lötzinn gut verlaufen ist, bevor Sie den Lötkolben von der Lötstelle...
  • Seite 25 LD-G-42.2 | LD-W-42.2 3.4. Anschlussbelegung LD-G-42.2 LD-G-42.2 Kabel- Anschluss farbe (für Nutzung der werkseitigen Einstellungen) Gleis links schwarz linker Stromabnehmer (bzw. Gehäusemasse) Stützelko Minuspol (-) / Masseanschluss IN Stützelko Pluspol (+) blau Rückleiter für alle Funktionsausgänge (+) gelb Licht Rückwärtsfahrt (Funktion F0)
  • Seite 26 LD-G-42.2 | LD-W-42.2 tams elektronik 3.5. Anschlussbelegung LD-W-42.2 LD-W-42.2 Kabel- Anschluss farbe (für Nutzung der werkseitigen Einstellungen) Gleis links braun linker Stromabnehmer (bzw. Gehäusemasse) Stützelko Minuspol (-) / Masseanschluss IN Stützelko Pluspol (+) orange Rückleiter für alle Funktionsausgänge (+) gelb Licht Rückwärtsfahrt (Funktion F0)
  • Seite 27 (für Motoranschluss 1) befindet. 3.7. Einsatz des LD-G-42.2 in Loks mit Wechselstrom-Motoren Der LD-G-42.2 ist für die Ansteuerung von Gleichstrom-Motoren ausgelegt, er kann daher nicht direkt an Wechselstrom-Motoren angeschlossen werden. Sie können Wechselstrom-Motoren mit einem lastgeregelten LD-G-42.2 ansteuern und auch die Lastregelung nutzen, wenn Sie ...
  • Seite 28 LD-G-42.2 | LD-W-42.2 tams elektronik 3.8. Decoder ohne Schnittstelle einbauen Legen Sie nach dem Öffnen des Gehäuses die Stelle fest, an der Sie den Decoder einbauen wollen. Trennen Sie zunächst die Verbindungen des Motors zu den Schienenabnehmern bzw. bei Loks mit elektronischem Umschalter die Verbindungen des Umschalters zum Motor und zu den Schienenabnehmern.
  • Seite 29 LD-G-42.2 | LD-W-42.2 3.8.2. Anschluss von Verbrauchern an die Funktionsausgänge Beachten Sie: Der maximale Strom des Verbrauchers darf den maximalen Strom des Ausgangs, an den Sie ihn anschließen, nicht übersteigen. Der Ausgang kann andernfalls irreparabel beschädigt werden! Entfernen Sie eventuell vorhandene Dioden in den Zuleitungen zu den Lampen, da die Lampen sonst u.U.
  • Seite 30 LD-G-42.2 | LD-W-42.2 tams elektronik 3.9. Anschluss von LEDs an die Funktionsausgänge Die Funktionsausgänge schalten gegen Decodermasse. Daher müssen Sie die Kathoden (-) der LEDs an die Ausgänge und die Anoden (+) an den Rückleiter für alle Funktionen (RL) anschließen.
  • Seite 31 LD-G-42.2 | LD-W-42.2 Paralleler Anschluss von LEDs Alternativ können Sie mehrere LEDs parallel über je einen eigenen Vorwiderstand anschließen. Die Stromaufnahme beträgt je nach Wert des Vorwiderstandes max. 20 mA je LED. Die maximale Zahl von LEDs, die Sie parallel an einen Ausgang anschließen können, ergibt sich Strom, der maximal am Ausgang zur Verfügung steht...
  • Seite 32 LD-G-42.2 | LD-W-42.2 tams elektronik 3.10. Anschluss von induktiven Verbrauchern Wenn Sie induktive Verbraucher (z.B. TELEX-Kupplungen, Relais oder sonstige Verbraucher mit Spulen) anschließen, müssen Sie eine Freilaufdiode (z.B. 1N400x) parallel zum Verbraucher schalten, um eine Beschädigung des Ausgangs zu vermeiden. Achten Sie darauf, dass Sie die Anode der Diode (+) an den Funktionsausgang anschließen.
  • Seite 33 LD-G-42.2 | LD-W-42.2 3.11. Anschluss des Schalteingangs Der Schalteingang schaltet gegen Decodermasse und kann daher mit allen (externen) Schaltungen verbunden werden, über die eine Masseverbindung hergestellt werden kann. Möglich z.B. Anschluss Reedkontakten oder Hall-Sensoren, Masseverbindung herstellen, sobald sie in das Magnetfeld eines Dauermagneten gelangen.
  • Seite 34 LD-G-42.2 | LD-W-42.2 tams elektronik 3.12. Anschluss eines Stützelkos / einer Pufferschaltung In Abschnitten mit schlechtem Kontakt zu den Schienen (z.B. beim Überfahren von Weichen) oder bei einer (z.B. bauartbedingt) schlechten Stromaufnahme der Lok kann die Stromversorgung des Decoders kurz unterbrochen werden. Im Analogbetrieb sind die Auswirkungen meistens gering, im Digitalbetrieb können jedoch massive Störungen die Folge...
  • Seite 35 Abschnitt in der Bedienungsanleitung Ihrer Zentrale, in der die byte-weise Programmierung der CV-Variablen (Direct Programming) bzw. die Hauptgleisprogrammierung (PoM) beschrieben ist. Die Registerprogrammierung wird vom LD-G-42.2 und vom LD-W-42.2 nicht unterstützt. Mit DCC-Zentralen, die nur die Register-Programmierung ermöglichen, können Sie den Decoder nicht programmieren.
  • Seite 36 LD-G-42.2 | LD-W-42.2 tams elektronik 4.2. Programmierung mit Motorola-Zentralen Im Motorola-Format werden die Einstellungen in Register programmiert. Die Register haben die gleichen Nummern wie die Konfigurationsvariablen (CVs) für das DCC-Format. Hinweis: Wenn Sie eine Zentrale einsetzen, die sowohl das DCC- als auch das Motorola- Format sendet, ist die Programmierung des Decoders im DCC-Format vorzuziehen.
  • Seite 37 Reset eingestellt werden. Hinweis: Bei Variablen, in denen verschiedene Eigenschaften eingestellt werden können, ergibt sich der Eingabewert durch Addition der den betreffenden Eigenschaften zugeordneten Zahlenwerte. 5.1. Übersicht Konfigurationsvariablen LD-G-42.2 und LD-W-42.2 CV-Nr. Name Anleitung Abschnitt Basisadresse 5.3.
  • Seite 38 LD-G-42.2 | LD-W-42.2 tams elektronik CV-Nr. Name Anleitung Abschnitt Im Consist-Betrieb aktive Funktionen 5.9. Einstellungen für den Fahrbetrieb (F1 bis F8) Im Consist-Betrieb aktive Funktionen 5.9. Einstellungen für den Fahrbetrieb (F0, F9 bis F12) Bremsverhalten bei Gleichspannung 5.9. Einstellungen für den Fahrbetrieb RailCom-Kanäle...
  • Seite 39 LD-G-42.2 | LD-W-42.2 CV-Nr. Name Anleitung Abschnitt Konfigurations-Daten 2 5.2. Grundeinstellungen ABC-Empfindlichkeit 5.9. Einstellungen für den Fahrbetrieb 123...127 reserviert für Anmeldung über DCC-A Werte dürfen nicht verändert werden! 257...488 Zuordnung der Ausgänge und 5.5. Function mapping Sonderfunkionen zu den Funktionen 5.2.
  • Seite 40 LD-G-42.2 | LD-W-42.2 tams elektronik Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Konfigurations- 0, 4, 8, 12, Reaktion auf ABC-Bremsstrecke: daten 2 16 … 60 ABC-Bremsverfahren inaktiv ABC-Bremsverfahren aktiv Invertierte ABC-Erkennung Konstanter Bremsweg inaktiv Konstanter Bremsweg aktiv Pendelbetrieb inaktiv Pendelbetrieb aktiv Hinweise: Der konstante Bremsweg kann unabhängig vom Einsatz des ABC-Bremsverfahrens eingestellt werden.
  • Seite 41 5.4. Einstellen der Motoransteuerung Optimierung der Fahreigenschaften Durch die Einstellung der Lastregelung (LD-G-42.2) und der Motorkennlinien (LD-G-42.2 und LD-W-42.2) wird der Decoder an die individuellen Eigenschaften des Lokmotors angepasst. Beachten Sie: Durch den Einbau eines Decoders werden die Auswirkungen von Mängeln des Fahrzeugs auf die Fahreigenschaften i.d.R.
  • Seite 42 LD-G-42.2 | LD-W-42.2 tams elektronik Zum Einstellen der Lastregelparameter gehen Sie wie folgt vor: Wenn die Lok ruckelt: Erhöhen Sie den Wert für CV 115 (KD) in 2-er Schritten. Führt dieses nicht zu einer Verbesserung der Fahreigenschaften, setzen Sie den Wert von CV 115 auf die Werkseinstellung (Defaultwert) zurück.
  • Seite 43 LD-G-42.2 | LD-W-42.2 Einstellung der Motorkennlinie (Fortsetzung) Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Alternative 0 … 255 = Geschwindigkeitstabelle für alternative Kennlinie (nur Geschwindigkeitskennlinie. Jeder der 28 bei Modus 28 Fahrstufen wird eine Motorspannung Fahrstufen) zugeordnet. 0 = Spannung von "0"...
  • Seite 44 Konfigurations-Variablen Jeder Funktion (F0 bis F28) sind laut RCN-227 acht Konfigurations-Variablen (CVs) zugeordnet: jeweils vier für Vorwärts- ("f") und Rückwärtsfahrt ("r"). Davon werden für die Lokdecoder LD-G-42.2 und LD-W-42.2 sechs (3 für Vorwärts- und 3 für Rückwärtsfahrt) genutzt:  2 CVs für die Ausgänge (F0f, F0r, AUX1 und AUX2): Hier stellen Sie ein, welche Ausgänge mit der Funktion bei Vorwärts- bzw.
  • Seite 45 LD-G-42.2 | LD-W-42.2 aus/ein mit nicht Ausgänge Sonderfunktionen belegt Funktion F0, F1, F2, Werte …, F28, --- (ein) (ein) (ein) (aus) 0, 1, 2, Eingabe 0, 1, 2, 3, 4,…, 255 0, 1, 2, 3, 4,…, 15 ... 28, 255...
  • Seite 46 LD-G-42.2 | LD-W-42.2 tams elektronik aus/ein mit nicht Ausgänge Sonderfunktionen belegt Funktion F0, F1, F2, Werte …, F28, --- (ein) (ein) (ein) (aus) 0, 1, 2, Eingabe 0, 1, 2, 3, 4,…, 255 0, 1, 2, 3, 4,…, 15 ... 28, 255...
  • Seite 47 LD-G-42.2 | LD-W-42.2 aus/ein mit nicht Ausgänge Sonderfunktionen belegt Funktion F0, F1, F2, Werte …, F28, --- (ein) (ein) (ein) (aus) 0, 1, 2, Eingabe 0, 1, 2, 3, 4,…, 255 0, 1, 2, 3, 4,…, 15 ... 28, 255...
  • Seite 48 LD-G-42.2 | LD-W-42.2 tams elektronik Beispiel: Programmierung für Rangierbetrieb Hinweis: Der Anschluss der Rückleiter ist nicht dargestellt. Ausgänge aus/ein mit Funktion AUX1 AUX2 … F28 --- Werte … 28 255 CV-Nr. Eingestellter Wert CV-Nr. Eingestellter Wert Name F0 f 5 (Ausgänge F0f und AUX1)
  • Seite 49 LD-G-42.2 | LD-W-42.2 Beispiel: Programmierung für Schluss-Signal "aus" bei angehängten Wagen Hinweis: Der Anschluss der Rückleiter ist nicht dargestellt. Ausgänge aus/ein mit Funktion AUX1 AUX2 … F28 --- Werte … 28 255 CV-Nr. Eingestellter Wert CV-Nr. Eingestellter Wert...
  • Seite 50 LD-G-42.2 | LD-W-42.2 tams elektronik 5.6. Effekte der Ausgänge Dimmen der Ausgänge Ausgang Eingabewerte Erläuterungen und Hinweise (Defaultwert) 1...64 (64) = Reduzierung der Spannung, die am Ausgang anliegt. 1...64 (64) 1 = kleinste Spannung AUX1 1...64 (64) 64 = maximale Spannung AUX2 1...64 (64)
  • Seite 51 LD-G-42.2 | LD-W-42.2 Auf- und Abdimmen der Ausgänge Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Zeit für das Auf- 1...255 (10) = Zeit bis die maximale Spannung erreicht und Abdimmen ist bzw. die Spannung auf "0" reduziert ist. Einstellung 1 = kürzest mögliche Zeitdauer...
  • Seite 52 LD-G-42.2 | LD-W-42.2 tams elektronik Kickzeit und Entkuppel-Automatik ("Entkuppel-Walzer") Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Kickzeit 0 ... 255 (32) = Zeitdauer während der die maximale Spannung am Ausgang anliegt bevor sie ("Moment- auf "0" reduziert wird. funktion") 0 = kürzeste Kickzeit Einstellung gemeinsam für alle...
  • Seite 53 LD-G-42.2 | LD-W-42.2 5.7. Einstellungen für den Schalteingang Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Zuordnung der 1 … 255 (0) Funktionen zu den Schalteingängen F0 … F7 Zuordnung der 1 … 255 (0) Funktionen zu den Schalteingängen F8 … F15 Mindest- 0 …...
  • Seite 54 LD-G-42.2 | LD-W-42.2 tams elektronik 5.8. Einstellungen für RailCom und DCC-A Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Dynamische 0,1 (1) RailCom- Empfangsstatistik: Informationen Der Fahrzeugdecoder führt eine Statistik über alle empfangenen DCC -Pakete und übermittelt die Zahl fehlerhafter Pakete / Gesamtzahl in %.
  • Seite 55 LD-G-42.2 | LD-W-42.2 5.9. Einstellungen für den Fahrbetrieb Einstellung des Packet Time Out Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Packet Time Out 2 … 255 (16) Zeitdauer zwischen dem Ausfall des Digitalsignals und dem Wechsel in den alternativen Betrieb.
  • Seite 56 LD-G-42.2 | LD-W-42.2 tams elektronik Bremsverhalten bei Gleichspannung Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Bremsverhalten 0, 16, 32, 48 (48) Kein Bremsen bei Gleichspannung bei Gleich- Bremsen bei negativer Gleichspannung 16 Spannung Bremsen bei positiver Gleichspannung Hinweis: Standardmäßig wird bei Anliegen einer Gleichspannung am Gleis in den Analogbetrieb umgeschaltet.
  • Seite 57 LD-G-42.2 | LD-W-42.2 5.10. Einstellungen für den Analogbetrieb Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Im Analog- 0 … 255 (0) F1 ein betrieb aktive F2 ein Funktionen F3 ein (F1 bis F8) F4 ein F5 ein F6 ein...
  • Seite 58 LD-G-42.2 | LD-W-42.2 tams elektronik 5.12. Hilfsfunktionen Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Reset 0 ... 255 Durch Eingeben eines beliebigen Wertes werden alle Einstellungen auf die Werte im Auslieferungszustand (Defaultwerte) zurückgesetzt. Decoder- Sperre 1 ... 255 (3) Die Änderung der CV-Werte des Decoders ist nur dann möglich, wenn die Werte in...
  • Seite 59 LD-G-42.2 | LD-W-42.2 6. Checkliste zur Fehlersuche und Fehlerbehebung Warnung: Wenn Sie eine starke Wärmeentwicklung feststellen oder der Decoder anfängt zu qualmen, trennen Sie sofort die Verbindung zur Versorgungsspannung. Brandgefahr! Mögliche Ursachen:  Ein oder mehrere Anschlüsse sind fehlerhaft angelötet. à Überprüfen Sie die Anschlüsse.
  • Seite 60 Decoder-Reset aus und stellen Sie die Werte für die Motoransteuerung nochmals ein. Beachten Sie dabei die Angaben in Abschnitt 5.3.  nur LD-G-42.2: Die Lastregelung ist ausgeschaltet. à Prüfen Sie die Einstellungen in CV 116.  nur LD-G-42.2: Die Lastregelung ist schlecht eingestellt. In diesem Fall ruckelt oder schaukelt die Lok beim Fahren.
  • Seite 61 LD-G-42.2 | LD-W-42.2 6.4. Probleme beim Schalten der Funktionen Ein Zusatzgerät / eine Beleuchtung reagiert nicht auf Schaltbefehle. Mögliche Ursache:  Die Zuordnung der Funktionen zum Ausgang, an den das Gerät / die Beleuchtung angeschlossen ist, ist anders als gedacht. à Prüfen Sie die Einstellungen im Function Mapping.
  • Seite 62 LD-G-42.2 | LD-W-42.2 tams elektronik 6.7. Technische Hotline Bei Rückfragen zum Einsatz des Lokdecoders hilft Ihnen unsere Technische Hotline (Telefonnummer und Mailadresse auf der letzten Seite). 6.8. Reparaturen Sie können uns einen defekten Lokdecoder zur Prüfung / Reparatur einschicken (Adresse auf der letzten Seite).
  • Seite 63 LD-G-42.2 | LD-W-42.2 7. Technische Daten Digitalprotokolle Datenformate Motorola II DCC (entsprechend NMRA-und RCN-Standard) Formate für die DCC-A entsprechend RCN-218 (abschaltbar) automatische Anmeldung von Fahrzeugdecodern Rückmeldeformat RailCom entsprechend RCN-217 (abschaltbar) Schnittstellen, Aus- und Eingänge Decoder-Schnittstelle Artikel-Nr. 41-04480: keine (abhängig vom Decodertyp und...
  • Seite 64 LD-G-42.2 | LD-W-42.2 tams elektronik Schutz Schutzart IP 00 Bedeutung: Kein Schutz gegen feste Fremdkörper. Kein Schutz gegen Wasser. automatische Abschaltung bei Überlastschutz Überschreitung des zulässigen Gesamtstroms oder einem Kurzschluss am Motorausgang ("Kurzschluss-Abschaltung") Umgebung Für den Gebrauch in geschlossenen Räumen Umgebungstemperatur im 0 ~ + 60 °C...
  • Seite 65 LD-G-42.2 | LD-W-42.2 8. Garantie, EU-Konformität & WEEE 8.1. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer selbständigen...
  • Seite 66 LD-G-42.2 | LD-W-42.2 tams elektronik 8.2. EG-Konformitätserklärung Dieses Produkt erfüllt die Forderungen der nachfolgend genannten EU-Richtlinien und trägt dafür die CE-Kennzeichnung. 2001/95/EU Produktsicherheits-Richtlinie 2015/863/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) 2014/30/EU über elektromagnetische Verträglichkeit (EMV-Richtlinie). Zu Grunde liegende...
  • Seite 67 LD-G-42.2 und LD-W-42.2...
  • Seite 68 Weitere Informationen und Tipps: http://www.tams-online.de Garantie und Service: tams elektronik GmbH Fuhrberger Str. 4 30625 Hannover / DEUTSCHLAND Telefon: +49 (0)511 / 55 60 60 Telefax: +49 (0)511 / 55 61 61 E-mail: support@tams-online.de...
