Lokdecoder 30er Serie
DCC
tams elektronik
Anleitung
MM
LD-G-30
Art. 41-01301
Art. 41-01302
LD-G-32
Art. 41-01320
Art. 41-01321
Art. 41-01322
LD-W-32
Art. 41-02320
Art. 41-02321
n n n

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tams Elektronik 30-Serie

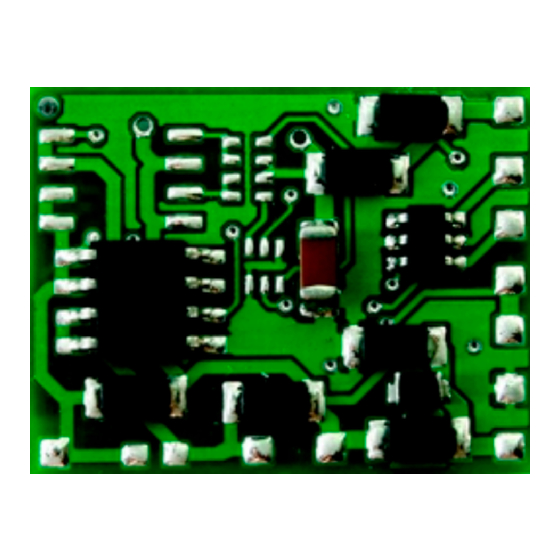

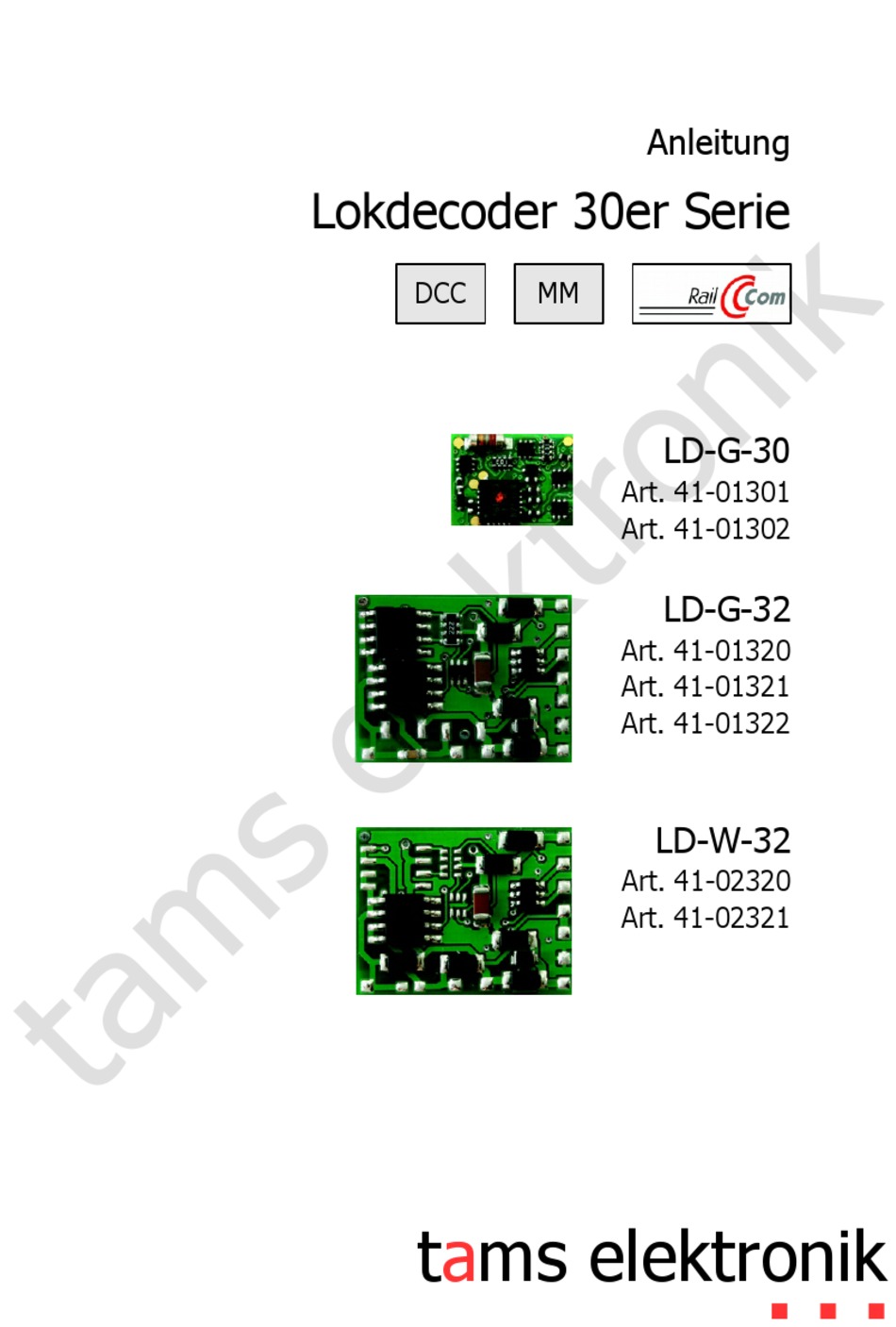

  • Seite 1 Anleitung Lokdecoder 30er Serie LD-G-30 Art. 41-01301 Art. 41-01302 LD-G-32 Art. 41-01320 Art. 41-01321 Art. 41-01322 LD-W-32 Art. 41-02320 Art. 41-02321 tams elektronik n n n...
  • Seite 2: Inhaltsverzeichnis

    Deutsch Lokdecoder 30-er Serie Inhaltsverzeichnis 1. Einstieg..................4 2. Sicherheitshinweise..............6 3. Sicher und richtig löten..............9 4. Funktion...................10 4.1. Betriebsarten..............10 4.2. Motoransteuerung.............12 4.3. Funktionsausgänge............14 4.4. Auslösen der Funktionen............15 4.5. Automatisierte Abläufe............15 4.6. Rückmeldung mit RailCom**..........16 4.7. Überlastschutz (nur LD-G-30)..........17 5. Technische Daten..............18 6.
  • Seite 3 Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen und Reproduktionen jeglicher Form bedürfen schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. Die Sternchen** ® RailCom ist das eingetragene Warenzeichen von: Lenz Elektronik GmbH | Vogelsang 14 | DE-35398 Gießen Zur Erhöhung der Lesbarkeit des Textes haben wir darauf verzichtet,...
  • Seite 4: Einstieg

    Deutsch Lokdecoder 30-er Serie 1. Einstieg Diese Anleitung gilt für die Lokdecoder der 30er Serie, also für:  Lokdecoder LD-G-30,  Lokdecoder LD-G-32,  Lokdecoder LD-W-32. Sofern bei den einzelnen Abschnitten nichts anderes angegeben ist, gelten sie für alle Decoder. Wie Ihnen diese Anleitung weiterhilft Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Einsatz des Decoders.
  • Seite 5: Packungsinhalt Überprüfen

    Lokdecoder 30-er Serie Deutsch Packungsinhalt überprüfen Kontrollieren Sie nach dem Auspacken den Lieferumfang:  ein oder fünf Lokdecoder, je nach Ausführung mit oder ohne angelötete Anschlusskabel bzw. mit oder ohne Schnittstelle;  eine CD (enthält Anleitung und weitere Informationen). Bitte beachten Sie: Produktionsbedingt kann es vorkommen, dass die Platine nicht komplett bestückt ist.
  • Seite 6: Sicherheitshinweise

    Deutsch Lokdecoder 30-er Serie Wenn Sie einen LD-G-Decoder an einen Wechselstrom-Motor anschließen wollen, benötigen Sie:  einen Lastregel-Adapter LRA (Art.-Nr. 70-02105 oder 70-02106) oder  einen Permanentmagneten (z.B. Art.-Nr. 70-04100, 70-04200 oder 70-04300) oder  ein Motor-Umbauset (z.B. Art.-Nr. 70-40110, 70-40210 oder 70-40310). Zur Überbrückung von kurzen Stromunterbrechungen benötigen Sie (nur bei LD-G-32 und LD-W-32 möglich): ...
  • Seite 7: Brandgefährdung

    Lokdecoder 30-er Serie Deutsch können zu gefährlichen Körperströmen und damit zu Verletzungen führen. Beugen Sie dieser Gefahr vor, indem Sie die folgenden Maß- nahmen durchführen:  Führen Sie Verdrahtungsarbeiten nur in spannungslosem Zustand durch.  Führen Zusammenbau- Einbauarbeiten geschlossenen, sauberen und trockenen Räumen durch. Vermeiden Sie in Ihrer Arbeitsumgebung Feuchtigkeit, Nässe und Spritzwasser.
  • Seite 8 Deutsch Lokdecoder 30-er Serie Thermische Gefährdung Wenn Sie versehentlich die heiße Lötkolbenspitze mit Ihrer Haut in Berührung bringen, oder wenn Ihnen flüssiges Lötzinn auf die Haut spritzt, besteht die Gefahr von Hautverbrennungen. Beugen Sie dieser Gefahr vor, indem Sie  für Ihre Arbeit eine hitzebeständige Unterlage benutzen, ...
  • Seite 9: Sicher Und Richtig Löten

    Lokdecoder 30-er Serie Deutsch 3. Sicher und richtig löten Beachten Sie: Bei unsachgemäßem Löten können Gefahren durch Hitze und Feuer entstehen. Vermeiden Sie solche Gefahren: Lesen und befolgen Sie das Kapitel Sicherheitshinweise in dieser Anleitung.  Verwenden Sie einen kleinen Lötkolben mit höchstens 30 Watt Heizleistung.
  • Seite 10: Funktion

    Deutsch Lokdecoder 30-er Serie 4. Funktion 4.1. Betriebsarten Digitalbetrieb Der Lokdecoder ist ein Multiprotokoll-Decoder, der sowohl Signale im DCC-Format als auch im Motorola-Format auswertet. Der Decoder erkennt automatisch, in welchem Format die Zentrale die Signale an seine Adresse sendet. Der Adressumfang ist vom Digitalformat abhängig: ...
  • Seite 11 Lokdecoder 30-er Serie Deutsch Analogbetrieb Der Lokdecoder kann auch in analogen Modellbahnanlagen eingesetzt werden. Er kann sowohl mit einem Wechselstrom- als auch mit einem Gleichstrom-Fahrregler betrieben werden. Sobald das Fahrzeug auf das Gleis gestellt wird, erkennt der Decoder automatisch, ob er analog oder digital angesteuert wird, und stellt den entsprechenden Betriebsmodus ein.
  • Seite 12: Motoransteuerung

    Deutsch Lokdecoder 30-er Serie 4.2. Motoransteuerung Pulsweitenmodulation Die verschiedenen Decodertypen sind so ausgelegt, dass sie die jeweiligen passenden Motortypen optimal ansteuern. Decodertyp für Glockenanker- motoren geeignet LD-G-30 32 kHz (fest) LD-G-32 32 kHz (fest) LD-W-32 480 oder 60 Hz (einstellbar) nein Lastregelung Die LD-G-Lokdecoder für Lokomotiven mit Gleichstrommotoren haben...
  • Seite 13 Lokdecoder 30-er Serie Deutsch Er kann niemals den Wert "0" annehmen. Dieser Bestandteil wirkt sich auf die Grundgeschwindigkeit aus. Ist der eingestellt Wert zu klein, fährt die Lok zu langsam. Ist der Wert zu groß, ruckelt die Lok während der Fahrt. KI: Der integrale Anteil der Regelung sorgt dafür, dass der verbleibende Unterschied zwischen dem Soll- und dem Istwert auf 0 reduziert wird und damit dafür, dass auch sehr kleine Abweichungen...
  • Seite 14: Funktionsausgänge

    Deutsch Lokdecoder 30-er Serie Anfahr- und Bremsverzögerung Die Anfahr- und die Bremsverzögerung sind getrennt voneinander programmierbar. Sie können bei entsprechender Programmierung mit einer Funktionstaste (bei Auslieferung F4) ein- und ausgeschaltet werden. Nothalt Bei entsprechender Programmierung wird bei einem Richtungswechsel automatisch ein Nothalt ausgeführt. 4.3.
  • Seite 15: Auslösen Der Funktionen

    Lokdecoder 30-er Serie Deutsch 4.4. Auslösen der Funktionen Die Funktionsausgänge werden durch das Betätigen der Funktions- tasten ausgelöst. Die Zuordnung der Ausgänge zu den Funktionstasten und den Schalteingängen ist frei wählbar. Es ist möglich, einem Ausgang mehrere Funktionstasten und Schalteingänge zuzuordnen. Ausgänge DCC-Format MM-Format...
  • Seite 16: Rückmeldung Mit Railcom

    Deutsch Lokdecoder 30-er Serie 4.6. Rückmeldung mit RailCom** RailCom ist ein Protokoll zur bi-direktionalen Kommunikation in digitalen Modellbahnanlagen, DCC-Format gesteuert werden. ermöglicht z.B. die Rückmeldung der Adresse und der CV-Einstellungen Decodern Digitalzentrale oder speziellen Empfängerbausteinen (Detektoren). Decoder müssen dafür ausgelegt sein, die sogenannten RailCom-Messages zu senden. Bei entsprechender Programmierung senden die Lokdecoder der 30-er Serie (fortlaufend) die (Basis-, erweiterte oder Consist-) Adresse an die Detektoren (sogenanntes RailCom Broadcast Datagramm) und über-...
  • Seite 17: Überlastschutz (Nur Ld-G-30)

    Lokdecoder 30-er Serie Deutsch 4.7. Überlastschutz (nur LD-G-30) Die Lokdecoder LD-G-30 haben einen Überlastschutz, der sie bei einer Überschreitung des Motor- oder Gesamtstroms vor Überhitzung schützt. Sobald der zulässige Motor- oder Gesamtstrom überschritten wird, schaltet der Decoder automatisch für kurze Zeit ab. Dieser Vorgang wird so lange wiederholt, bis die Überlast beseitigt ist.
  • Seite 18: Technische Daten

    Deutsch Lokdecoder 30-er Serie 5. Technische Daten Datenformat DCC und MM Rückmeldeformat RailCom Spannungsversorgung 12-24 Volt Digitalspannung oder max. 18 V Analogspannung Stromaufnahme (ohne angeschlossene Verbraucher) max. 40 mA nur LD-G-32 und LD-W-32: Anschluss für Stützelko Kapazität 100 bis 470 µF Spannungsfestigkeit >...
  • Seite 19 Lokdecoder 30-er Serie Deutsch mit Kabel 12,5x9,3x2,8 NEM 651 12,5x9,3x2,8 ohne Kabel 1.500 1.000 22x17x6 mit Kabel 1.500 1.000 22x17x6 NEM 652 1.500 1.000 22x17x6 ohne Kabel 1.500 1.000 22x17x6 mit Kabel 1.500 1.000 22x17x6 Seite 19...
  • Seite 20: Anschlüsse

    Deutsch Lokdecoder 30-er Serie 6. Anschlüsse Beachten Sie die nachfolgenden Hinweise, um den Decoder vor (evt. irreparablen) Schäden zu schützen! Vermeiden Sie alle leitenden Verbindungen zwischen dem Decoder oder Verbrauchern, die an den Rückleiter für alle Funktionen angeschlossen sind einerseits und Metallteilen des Fahrzeugs oder den Schienen andererseits.
  • Seite 21: Anschlussbelegung Ld-G-30

    Lokdecoder 30-er Serie Deutsch 6.1. Anschlussbelegung LD-G-30 Versionen: 6-poliger Stecker (NEM651), ohne Kabel LD-G-30 Kabel- Anschluss farbe (für Nutzung der werkseitigen Einstellungen) orange Motoranschluss 1 (plus) grau Motoranschluss 2 (minus) rechter Stromabnehmer (bzw. Schleifer) schwarz linker Stromabnehmer (bzw. Gehäusemasse) weiß AUX1 = Licht Vorwärtsfahrt (Funktionstaste F0) gelb AUX2 = Licht Rückwärtsfahrt (Funktionstaste F0)
  • Seite 22: Anschlussbelegung Ld-G-32

    Deutsch Lokdecoder 30-er Serie 6.2. Anschlussbelegung LD-G-32 Versionen: 8-poliger Stecker (NEM652), ohne / mit Kabeln LD-G-32 Kabel- Anschluss farbe (für Nutzung der werkseitigen Einstellungen) rechter Stromabnehmer (bzw. Schleifer) weiß AUX1 = Licht Vorwärtsfahrt (Funktionstaste F0) gelb AUX2 = Licht Rückwärtsfahrt (Funktionstaste F0) blau RL = Rückleiter für alle Funktionen (+) Stützelko Pluspol (+)
  • Seite 23: Anschlussbelegung Ld-W-32

    Lokdecoder 30-er Serie Deutsch 6.3. Anschlussbelegung LD-W-32 Versionen: ohne Kabel/ mit Kabeln LD-W-32 Kabel- Anschluss farbe (für Nutzung der werkseitigen Einstellungen) rechter Stromabnehmer (bzw. Schleifer) grau AUX1 = Licht Vorwärtsfahrt (Funktionstaste F0) gelb AUX2 = Licht Rückwärtsfahrt (Funktionstaste F0) orange RL = Rückleiter für alle Funktionen (+);...
  • Seite 24: Einsatz Von Lokdecodern Für Schnittstellen

    Deutsch Lokdecoder 30-er Serie 6.4. Einsatz von Lokdecodern für Schnittstellen In vielen neueren Loks mit Gleichstrommotor ist bereits werkseitig eine Schnittstellenbuchse eingebaut. Durch Einsatz eines Decoders mit passender Schnittstelle sparen Sie das Auftrennen der Anschlüsse und Lötarbeiten an der Lok. Mögliche Ausführungen: Bezeichnung Anzahl der Pole MOROP Norm...
  • Seite 25: Decoder Ohne Schnittstelle Einbauen

    Lokdecoder 30-er Serie Deutsch 6.6. Decoder ohne Schnittstelle einbauen Legen Sie nach dem Öffnen des Gehäuses die Stelle fest, an der Sie den Decoder einbauen wollen. Trennen Sie zunächst die Verbindungen Motors Schienenabnehmern bzw. Loks elektronischem Umschalter die Verbindungen des Umschalters zum Motor und zu den Schienenabnehmern.
  • Seite 26 Deutsch Lokdecoder 30-er Serie Fig. 2: Anschluss eines Wechselstrom-Motors und der Spannungsversorgung Anschluss von Verbrauchern an die Funktionsausgänge Entfernen Sie eventuell vorhandene Dioden in den Zuleitungen zu den Lampen, da die Lampen sonst u.U. nicht leuchten. Schließen Sie Lampen und sonstige Zusatzgeräte an die Funktionsausgänge des Decoders an.
  • Seite 27 Lokdecoder 30-er Serie Deutsch Anschluss von LEDs an die Funktionsausgänge Die Funktionsausgänge schalten gegen Decodermasse. Daher müssen Sie die Kathoden (-) der LEDs an die Ausgänge und die Anoden (+) an den Rückleiter für alle Funktionen anschließen. Beachten Sie: Wenn Sie Leuchtdioden einsetzen, müssen Sie diese immer über einen Vorwiderstand betreiben, da die LEDs sonst bei Inbetriebnahme zerstört werden können oder die Lebensdauer deutlich reduziert werden kann! Wenn Sie auf einen Vorwiderstand verzichten, übernehmen andere...
  • Seite 28 Deutsch Lokdecoder 30-er Serie sollten in den Technischen Daten der LEDs angegeben sein. Sollten keine Herstellerangaben verfügbar sein, können Sie für weiße und blaue LEDs 4 V, für gelbe, orange, rote und grüne LEDs 2 V zu Grunde legen. verbleibende Spannung muss durch...
  • Seite 29: Anschluss Von Induktiven Verbrauchern

    Lokdecoder 30-er Serie Deutsch 6.7. Anschluss von induktiven Verbrauchern Wenn Sie induktive Verbraucher (z.B. TELEX-Kupplungen, Relais oder sonstige Verbraucher mit Spulen) anschließen, müssen Sie eine Freilaufdiode (z.B. 1N400x) parallel zum Verbraucher schalten, um eine Beschädigung des Ausgangs zu vermeiden. Achten Sie darauf, dass Sie die Anode der Diode (+) an den Funktionsausgang anschließen.
  • Seite 30: Anschluss Eines Stützelkos (Nur Ld-G-32 Und Ld-W-32)

    Deutsch Lokdecoder 30-er Serie 6.9. Anschluss eines Stützelkos (nur LD-G-32 und LD-W-32) In Abschnitten mit schlechtem Kontakt zu den Schienen kann die Stromversorgung des Decoders kurz unterbrochen werden. Dieses kann z.B. flackernde Beleuchtungen zur Folge haben. In diesen und ähnlichen Fällen können Sie durch Anschluss eines Stützkondensators Abhilfe schaffen.
  • Seite 31: Programmieren

    Lokdecoder 30-er Serie Deutsch 7. Programmieren Programmierung mit DCC-Zentralen Von der Zentrale aus können Sie die Konfigurationsvariablen (CVs) des Decoders programmieren, die Hauptgleisprogrammierung ist ebenfalls möglich. Beachten Sie dazu den betreffenden Abschnitt in der Bedienungs- anleitung Ihrer Zentrale, in der die byte-weise Programmierung der CV- Variablen (Direct Programming) bzw.
  • Seite 32: Programmierung Mit Motorola-Steuerungen Mit Eingeschränkten Eingabemöglichkeiten

    Deutsch Lokdecoder 30-er Serie Programmiermodus starten Decoder programmieren 1. Zentrale einschalten oder 1. Nummer des Registers Reset an der Zentrale als Motorola-Adresse eingeben. Falls erf: mit führender "0". (gleichzeitig "stop" und "go"). 2. Aktuelle Decoderadresse 2. Richtungsumschalter drücken. (Defaultwert: 3) oder à...
  • Seite 33: Konfigurationsvariablen Und Register

    Lokdecoder 30-er Serie Deutsch Programmierung mit dem CV-Navi Anstatt die Konfigurationsvariablen oder Register des Decoders mit Hilfe der Digitalzentrale zu programmieren, können Sie für die Programmierung die Software CV-Navi verwenden. Sie benötigen dazu eine Zentrale, die das p50x-Protokoll unterstützt (z.B. Tams MasterControl oder Intellibox von Uhlenbrock**).
  • Seite 34 Deutsch Lokdecoder 30-er Serie Einstellung der Adresse Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Basisadresse 1 ... 255 Wertebereich im DCC- Format: 1 ... 127 Hinweis: Wenn für die Basisadresse ein höherer Wert als 127 programmiert wird und die Verwendung erweiterter Adressen in CV#29 ausgeschaltet ist, reagiert der Decoder nicht auf Befehle im DCC-Format! Erweiterte...
  • Seite 35: Einstellungen Für Analogbetrieb

    Lokdecoder 30-er Serie Deutsch Hilfsfunktionen Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Reset 0 ... 255 Durch Eingeben eines beliebigen Wertes werden alle Einstellungen auf die Defaultwerte zurückgesetzt. Hilfsregister –- 1...64 (0) Ermöglicht die Eingabe von für Program- Werten >...
  • Seite 36: Grundeinstellungen

    Deutsch Lokdecoder 30-er Serie Grundeinstellungen Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Konfigurations- 0 ... 64 (14) Fahrtrichtung "Standard" daten 1 Fahrtrichtung invertieren 14 Fahrstufen 28 oder 128 Fahrstufen Analogerkennung aus Analogerkennung ein RailCom aus RailCom ein Lineare Geschwindig- keitskennlinie Alternative Geschwindig-...
  • Seite 37 Lokdecoder 30-er Serie Deutsch Grundeinstellungen (Fortsetzung) Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Abschalten bei 117 52 Legt fest, bei welchem 0...255 (64) Überlast Strom der Überlastschutz anspricht. (nur LD-G-30) 64 = 700 mA Beachten Sie: Ein Gesamtstrom von mehr als 700 mA kann zu einer Beschädigung oder Zerstörung des Decoders durch Überlastung führen.
  • Seite 38 Deutsch Lokdecoder 30-er Serie Einstellung der Motoransteuerung (Fortsetzung) Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Motorfrequenz 0, 1 (0) = Frequenz, mit der der (LD-W-32) Motor angesteuert wird. 480 Hz 60 Hz Hinweis: Wenn die Fahreigenschaften der Lok bei der Standardeinstellung von 480 Hz nicht zufriedenstellend sind, sollten Sie die Motorfrequenz von 60 Hz einstellen.
  • Seite 39 Lokdecoder 30-er Serie Deutsch Einstellung der Motoransteuerung (Fortsetzung) Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Alternative 0 ... 255 = Geschwindigkeitstabelle Kennlinie (nur für alternative Geschwindig- bei Modus 28 keitskennlinie. Jeder der 28 Fahrstufen) Fahrstufen wird eine Motor- spannung zugeordnet.
  • Seite 40: Optimierung Der Fahreigenschaften

    Deutsch Lokdecoder 30-er Serie Optimierung der Fahreigenschaften Die Fahreigenschaften lassen sich vor allem durch Einstellung der CV#2 (Anfahrgeschwindigkeit) und CV#5 (Höchstgeschwindigkeit) und bei den Lokdecodern für Gleichstrommotoren (LD-G-Versionen) zusätzlich durch Einstellung der CV#124 (Optimierung der Lastregelung) und der CVs#50 bis #52 (Lastregelparameter) beeinflussen. Nehmen Sie die Einstellungen der lastgeregelten Decoder (LD-G- Decoder) in folgender Reihenfolge vor, sofern erforderlich: 1.
  • Seite 41 Lokdecoder 30-er Serie Deutsch Zuordnung der Ausgänge zu den Funktionstasten F0 bis F12 Name CV / Eingabewert Erläuterungen und Register -Nr. (Defaultwert) Hinweise F0 vorwärts ein 0 ... 3 (1) AUX1 F0 rückwärts ein 0 ... 3 (2) AUX2 0 ... 3 (0) 0 ...
  • Seite 42 Deutsch Lokdecoder 30-er Serie Einstellung der Blinklichter Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Blinkfrequenz 112 38 10 ... 255 Einstellung für alle (200) Blinklichter gemeinsam Beleuchtung 10 = niedrigste Frequenz 255 = höchste Frequenz Beispiele für die Blinkfrequenz: CV#112 = 10 à...
  • Seite 43: Rangierlicht

    Lokdecoder 30-er Serie Deutsch Fahrstufenabhängiges Dimmen der Ausgänge Name CV / Eingabewert Erläuterungen und Hinweise Register -Nr. (Defaultwert) Interne 113 39 1 ... 126 (16) = Fahrstufe, ab der die in Fahrstufe für CV#116 festgelegten CV#116 Ausgänge mit den Einstellungen aus CV##118 und 119 gedimmt werden (statt mit den Einstellungen in CV##62 und 63)
  • Seite 44: Checkliste Zur Fehlersuche

    Deutsch Lokdecoder 30-er Serie 9. Checkliste zur Fehlersuche  Bauteile werden heiß und / oder fangen an zu qualmen. Trennen Sie sofort die Verbindung zur Versorgungsspannung! Mögliche Ursache: Ein oder mehrere Anschlüsse sind fehlerhaft an- gelötet. à Überprüfen Sie die Anschlüsse. Mögliche Ursache: Kurzschluss zwischen dem Decoder oder...
  • Seite 45 Lokdecoder 30-er Serie Deutsch Probleme im Analogbetrieb  Die Lok fährt nicht im Analogbetrieb, der Decoder reagiert nicht. Mögliche Ursache: Der Analogbetrieb ist ausgeschaltet. à Ändern Sie den Wert für CV #29. Probleme beim Schalten der Funktionen  Ein Zusatzgerät / eine Beleuchtung reagiert nicht auf Schaltbefehle. Mögliche Ursache: Das Gerät ist defekt oder falsch angeschlossen.
  • Seite 46: Garantieerklärung

    Deutsch Lokdecoder 30-er Serie 10. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kauf- datum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serien- herstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer selbständigen beruflichen Tätigkeit wieder verkauft oder einbaut.
  • Seite 47: Eg-Konformitätserklärung

    12. Erklärungen zur WEEE-Richtlinie Dieses Produkt erfüllt die Forderungen der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE). Die Tams Elektronik GmbH ist gem. § 6 Abs. 2 des deutschen Elektro-Gesetzes bei der hierfür zuständigen Stiftung Elektro-Altgeräte-Register (EAR) unter der WEEE- Nummer DE 37847206 registriert.
  • Seite 48 Aktuelle Informationen und Tipps: http://www.tams-online.de Garantie und Service: Tams Elektronik GmbH Fuhrberger Straße 4 DE-30625 Hannover fon: +49 (0)511 / 55 60 60 fax: +49 (0)511 / 55 61 61 e-mail: modellbahn@tams-online.de...
