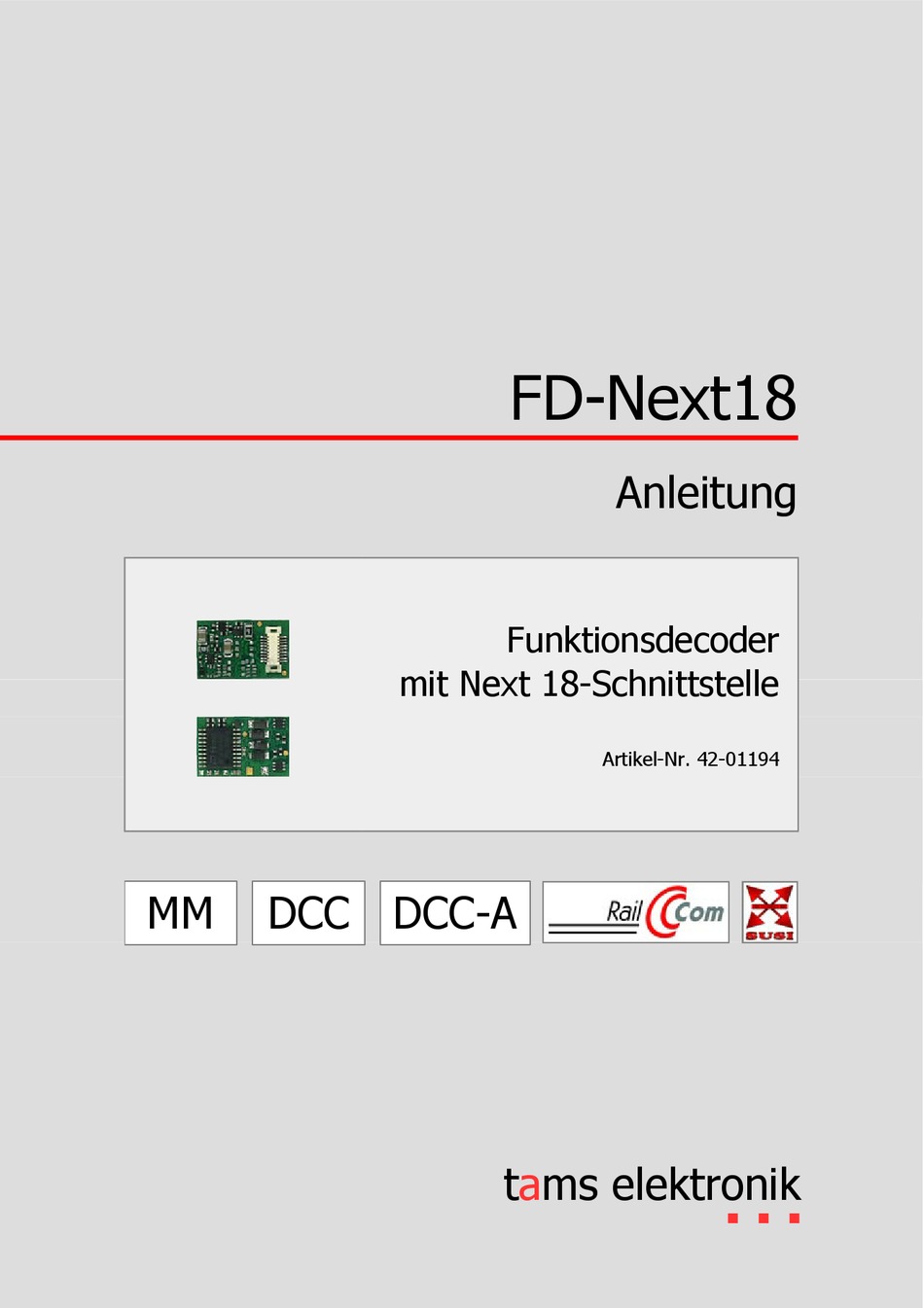

- Seite 1 FD-Next18 Anleitung Funktionsdecoder mit Next 18-Schnittstelle Artikel-Nr. 42-01194 DCC DCC-A tams elektronik n n n...
- Seite 2 © Tams Elektronik GmbH Alle Rechte, insbesondere das Recht der Vervielfältigung und Verbreitung sowie der Übersetzung vorbehalten. Vervielfältigungen, Reproduktionen und Umarbeitungen in jeglicher Form bedürfen der schriftlichen Genehmigung durch die Tams Elektronik GmbH. Technische Änderungen vorbehalten. Ausdruck des Handbuchs Die Formatierung ist für den doppelseitigen Ausdruck optimiert. Die Standard-Seitengröße ist DIN A5.
- Seite 3 2.7. Automatische Anmeldung nach RCN-218 (DCC-A)..........13 3. Anschlüsse.........................15 3.1. Sicherheitshinweise....................15 3.2. Richtig löten.......................16 3.3. Irreparable Schäden am Decoder vermeiden............17 3.4. Anschlussbelegung FD-Next18 | Vorderseite............18 3.5. Anschlussbelegung FD-Next18 | Rückseite............19 3.6. Anschluss eines Stützelkos oder einer Pufferschaltung..........19 4. Programmieren......................20 4.1. Programmierung mit DCC-Zentralen..............20 4.2.
- Seite 4 FD-Next18 tams elektronik 6. Checkliste zur Fehlersuche und Fehlerbehebung............40 6.1. Probleme beim Programmieren des Decoders............40 6.2. Probleme im Fahrbetrieb..................40 6.3. Probleme mit der Rückmeldung des Decoders............41 6.4. Probleme beim Schalten der Funktionen..............41 6.5. Probleme im Analogbetrieb.................42 6.6. Technische Hotline.....................43 6.7. Reparaturen.......................43 7.
- Seite 5 FD-Next18 1. Einstieg Die Anleitung hilft Ihnen schrittweise beim sicheren und sachgerechten Einbau und der Inbetriebnahme des Decoders. Bevor Sie den Decoder anschließen und in Betrieb nehmen, lesen Sie diese Anleitung vollständig durch, besonders die Sicherheitshinweise und den Abschnitt über die Fehlermöglichkeiten und deren Beseitigung.
- Seite 6 FD-Next18 tams elektronik 1.3. Bestimmungsgemäßer Gebrauch Der Funktionsdecoder FD-Next18 ist für den Einsatz im Modellbau, inbesondere in digitalen Modellbahnanlagen, entsprechend den Bestimmungen dieser Anleitung vorgesehen. Jeder andere Gebrauch ist nicht bestimmungsgemäß und führt zum Verlust des Garantieanspruchs. Der Funktionsdecoder ist nicht dafür bestimmt, von Kindern unter 14 Jahren eingebaut zu werden.
- Seite 7 FD-Next18 2. Der Funktionsdecoder FD-Next18 2.1. Digitalbetrieb Der Funktionsdecoder FD-Next18 ist ein Multiprotokoll-Decoder, der sowohl Signale im DCC- Format als auch im Motorola-Format auswertet. Der Decoder erkennt automatisch, in welchem Format die Zentrale die Signale an seine Adresse sendet. Motorola II (MM II)
- Seite 8 FD-Next18 tams elektronik 2.2. Analogbetrieb Der Funktionsdecoder FD-Next18 kann auch in analogen Modellbahnanlagen eingesetzt werden, die mit einem Gleichstrom-Fahrregler betrieben werden. Automatische Analogerkennung Sobald das Fahrzeug auf das Gleis gestellt wird, erkennt der Decoder automatisch, ob er analog oder digital angesteuert wird, und stellt den entsprechenden Betriebsmodus ein. Die automatische Analogerkennung muss abgeschaltet werden, z.B.
- Seite 9 Zugverband eingesetzt werden, der das ABC-Bremsverfahren für die Automatisierung des Pendelbetriebs zwischen zwei Endbahnhöfen nutzt. Ist für den FD-Next18 das ABC-Bremsverfahren und der Pendelbetrieb auf Basis des ABC- Verfahrens aktiviert, schaltet er die fahrtrichtungsabhängigen Beleuchtungen entsprechend der tatsächlichen Fahrtrichtung. Ohne Aktivierung bleiben die Beleuchtungen im Pendelbetrieb entsprechend der an der Digitalzentrale eingestellten Fahrtrichtung eingeschaltet.
- Seite 10 Verbrauchern mit einer maximalen Belastbarkeit von je 100 mA 2 unverstärkte Ausgänge (AUX5 und AUX6) Zusätzlich hat der FD-Next18 zwei weitere Anschlüsse, die abhängig von den CV-Einstellungen genutzt werden als 2 weitere unverstärkte Ausgänge (AUX3 und AUX4) oder ...
- Seite 11 (= Zeitdauer während der die maximale Spannung am Ausgang anliegt) gemeinsam für alle Ausgänge, denen die Funktion zugeordnet ist. Anwendungsbeispiel: Einige Typen elektrischer Kupplungen benötigen zum Entkuppeln die volle Spannung. Nach dem Entkuppeln wird die Spannung ausgeschaltet, um die Kupplungen zu schonen. Der Funktionsdecoder FD-Next18 | 11...
- Seite 12 Anwendungsbeispiel: automatisches Ein- und Ausschalten der Führerstandsbeleuchtung bei einer bestimmten Spannung. Anschluss für Stützkondensator oder Pufferschaltung Der FD-Next18 hat einen zusätzlichen Anschluss für einen externen Stützkondensator oder eine Pufferschaltung, jedoch keinen speziellen Steuerausgang für Pufferschaltungen. Zur Überbrückung von kurzzeitigen Stromunterbrechungen sind geeignet: ...
- Seite 13 FD-Next18 2.6. Rückmeldung mit RailCom RailCom-Sender Der Funktionsdecoder FD-Next18 ist ein RailCom-Sender und erfüllt die Anforderungen der RailCommunity-Norm RCN-217 "RailCom DCC-Rückmelde-Protokoll" an mobile Decoder (Fahrzeugdecoder). Das Versenden von RailCom-Messages ist nur in Anlagen möglich, in denen ein DCC-Signal an den Schienen anliegt.
- Seite 14 Änderung möglich angemeldet DCC-A Verfahren, mit dem der Decoder bei der Zentrale angemeldet wurde Funktionen und Den Funktionen können spezifische Icons Funktions-Icons zugeordnet werden, aus denen ersichtlich ist, was sie schalten (z.B. Stirnbeleuchtung, Innenbeleuchtung, Rangiergang). 14 | Der Funktionsdecoder FD-Next18...
- Seite 15 FD-Next18 3. Anschlüsse 3.1. Sicherheitshinweise Beachten Sie: Der Decoder ist mit integrierten Schaltkreisen (ICs) bestückt. Diese sind empfindlich gegen elektrostatische Aufladung. Berühren Sie daher den Decoder nicht, bevor Sie sich "entladen" haben. Dazu reicht z.B. ein Griff an einen Heizkörper.
- Seite 16 FD-Next18 tams elektronik Thermische Gefährdung Wenn Sie versehentlich die heiße Lötkolbenspitze mit Ihrer Haut in Berührung bringen, oder wenn Ihnen flüssiges Lötzinn auf die Haut spritzt, besteht die Gefahr von Hautverbrennungen. Beugen Sie dieser Gefahr vor, indem Sie für Ihre Arbeit eine hitzebeständige Unterlage benutzen, ...
- Seite 17 FD-Next18 Halten Sie die Lötspitze so auf die Lötstelle, dass sie zugleich Draht und Lötauge berührt. Führen Sie gleichzeitig (nicht zu viel) Lötzinn zu. Sobald das Lötzinn zu fließen beginnt, nehmen Sie es von der Lötstelle fort. Dann warten Sie noch einen Augenblick, bis das haften-gebliebene Lötzinn gut verlaufen ist, bevor Sie den Lötkolben von der Lötstelle...
- Seite 18 Adapterplatine anschließen (z.B. Artikel-Nr. 70-01050 oder 70-01051). Beachten Sie: Grundsätzlich ist es möglich, den FD-Next18 in Fahrzeugen einzusetzen, die nicht werksseitig mit einer Next18-Schnittstelle ausgerüstet sind. Berücksichtigen Sie in diesem Fall die elektrischen Eigenschaften der Anschlüsse und geben Sie darauf acht, die zulässigen Werte nicht zu überschreiten.
- Seite 19 FD-Next18 3.5. Anschlussbelegung FD-Next18 | Rückseite FD-Next18 Rückseite Pluspol (+) für Stützelko oder Pufferschaltung (USV) Minuspol (-) für Stützelko oder Pufferschaltung (USV) 3.6. Anschluss eines Stützelkos oder einer Pufferschaltung In Abschnitten mit schlechtem Kontakt zu den Schienen (z.B. beim Überfahren von Weichen) oder bei einer (z.B.
- Seite 20 Abschnitt in der Bedienungsanleitung Ihrer Zentrale, in der die byte-weise Programmierung der CV-Variablen (Direct Programming) bzw. die Hauptgleisprogrammierung (PoM) beschrieben ist. Die Registerprogrammierung wird vom FD-Next18 nicht unterstützt. Mit DCC-Zentralen, die nur die Register-Programmierung ermöglichen, können Sie den Decoder nicht programmieren. 20 | Programmieren...
- Seite 21 FD-Next18 4.2. Programmierung mit Motorola-Zentralen Im Motorola-Format werden die Einstellungen in Register programmiert. Die Register haben die gleichen Nummern wie die Konfigurationsvariablen (CVs) für das DCC-Format. Hinweis: Wenn Sie eine Zentrale einsetzen, die sowohl das DCC- als auch das Motorola-Format sendet, ist die Programmierung des Decoders im DCC-Format vorzuziehen.
- Seite 22 Reset eingestellt werden. Hinweis: Bei Variablen, in denen verschiedene Eigenschaften eingestellt werden können, ergibt sich der Eingabewert durch Addition der den betreffenden Eigenschaften zugeordneten Zahlenwerte. 5.1. Übersicht Konfigurationsvariablen FD-Next18 CV-Nr. Name Anleitung Abschnitt Basisadresse 5.3.
- Seite 23 FD-Next18 CV-Nr. Name Anleitung Abschnitt Im Consist-Betrieb aktive Funktionen 5.8. Einstellungen für den Fahrbetrieb (F1 bis F8) Im Consist-Betrieb aktive Funktionen 5.8. Einstellungen für den Fahrbetrieb (F0, F9 bis F12) RailCom-Kanäle 5.7. Einstellungen für RailCom und DCC-A Konfigurations-Daten 1 5.2.
- Seite 24 FD-Next18 tams elektronik 5.2. Grundeinstellungen Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Konfigurations- 0 ... 255 (14) Fahrtrichtung "Standard" daten 1 Fahrtrichtung invertiert 14 Fahrstufen 28 oder 128 Fahrstufen (im DCC-Format) Hinweis: Wenn Sie das SDF-Verfahren nutzen wollen, müssen Sie den 28/128 Fahrstufen-Modus einstellen.
- Seite 25 FD-Next18 Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Konfigurations- 0, 4, 8, 12, Verwendung der Kontakte 4 und 13: daten 2 16 … 60 unverstärkte Ausgänge AUX3 und AUX4 Zugbus / SUSI CLOCK und SUSI DATA Reaktion auf ABC-Bremsstrecke:...
- Seite 26 FD-Next18 tams elektronik 5.4. Einstellungen für das geschwindigkeitsabhängige Schalten Die Einstellungen sind nur erforderlich, wenn Ausgänge geschwindigkeitsabhängig geschaltet werden sollen. Übernehmen Sie die Eingabewerte aus den CVs des Lokdecoders im Zugverband. Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Startspannung 0 … 255 (4) = Spannung, die bei Fahrstufe 1 an den Motor ausgegeben wird.
- Seite 27 Jeder Funktion (F0 bis F28) sind laut RCN-227 acht Konfigurations-Variablen (CVs) zugeordnet: jeweils vier für Vorwärts- ("f") und Rückwärtsfahrt ("r"). Davon werden für den Funktionsdecoder FD-Next18 sechs (3 für Vorwärts- und 3 für Rückwärtsfahrt) genutzt: 2 CVs für die Ausgänge (F0f, F0r, AUX1 ... AUX6): Hier stellen Sie ein, welche Ausgänge mit der Funktion bei Vorwärts- bzw.
- Seite 28 FD-Next18 tams elektronik aus/ein mit nicht Ausgänge Sonderfunktionen belegt Funktion F0, F1, F2, 64 128 Werte (aus) …, F28, --- 0, 1, 2, Eingabe 0, 1, 2, 3, 4,…, 255 0, 8 ... 28, 255 -Werte aus/ein mit nicht Ausgänge...
- Seite 29 FD-Next18 aus/ein mit nicht Ausgänge Sonderfunktionen belegt Funktion F0, F1, F2, 64 128 Werte (aus) …, F28, --- 0, 1, 2, Eingabe 0, 1, 2, 3, 4,…, 255 0, 8 ... 28, 255 -Werte aus/ein mit nicht Ausgänge...
- Seite 30 FD-Next18 tams elektronik aus/ein mit nicht Ausgänge Sonderfunktionen belegt Funktion F0, F1, F2, 64 128 Werte (aus) …, F28, --- 0, 1, 2, Eingabe 0, 1, 2, 3, 4,…, 255 0, 8 ... 28, 255 -Werte aus/ein mit nicht Ausgänge...
- Seite 31 FD-Next18 Beispiel: Programmierung für Rangierbetrieb Hinweis: Der Anschluss der Rückleiter ist nicht dargestellt. Ausgänge aus/ein mit Funktion AUX1 AUX2 … F28 --- Werte … 28 255 CV-Nr. Eingestellter Wert CV-Nr. Eingestellter Wert Name F0 f 5 (Ausgänge F0f und AUX1)
- Seite 32 FD-Next18 tams elektronik Beispiel: Programmierung für Schluss-Signal "aus" bei angehängten Wagen Hinweis: Der Anschluss der Rückleiter ist nicht dargestellt. Ausgänge aus/ein mit Funktion AUX1 AUX2 … F28 --- Werte … 28 255 CV-Nr. Eingestellter Wert CV-Nr. Eingestellter Wert Name 5 (= F5 / Betrieb mit F0 f 5 (Ausgänge F0f und AUX1)
- Seite 33 FD-Next18 5.6. Effekte der Ausgänge Dimmen der Ausgänge (nur F0f, F0r, AUX1 und AUX2) Ausgang Eingabewerte Erläuterungen und Hinweise (Defaultwert) 1...64 (64) = Reduzierung der Spannung, die am Ausgang anliegt. 1...64 (64) 1 = kleinste Spannung AUX1 1...64 (64)
- Seite 34 FD-Next18 tams elektronik Auf- und Abdimmen der Ausgänge Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Zeit für das Auf- 1...255 (10) = Zeit bis die maximale Spannung erreicht und Abdimmen ist bzw. die Spannung auf "0" reduziert ist. Einstellung 1 = kürzest mögliche Zeitdauer gemeinsam für alle...
- Seite 35 FD-Next18 Kickzeit Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Kickzeit 0 ... 255 (32) = Zeitdauer während der die maximale Spannung am Ausgang anliegt bevor sie ("Moment- auf "0" reduziert wird. funktion") 0 = kürzeste Kickzeit Einstellung gemeinsam für alle 255 = längste Kickzeit (= 25,5 Sekunden)
- Seite 36 FD-Next18 tams elektronik 5.7. Einstellungen für RailCom und DCC-A Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Dynamische 0,1 (0) RailCom- Empfangsstatistik: Informationen Der Fahrzeugdecoder führt eine Statistik über alle empfangenen DCC -Pakete und übermittelt die Zahl fehlerhafter Pakete / Gesamtzahl in %.
- Seite 37 FD-Next18 5.8. Einstellungen für den Fahrbetrieb Einstellung des Packet Time Out Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Packet Time Out 2 … 255 (16) Zeitdauer zwischen dem Ausfall des Digitalsignals und dem Wechsel in den alternativen Betrieb. Die Erhöhung des Eingabewertes um "1"...
- Seite 38 FD-Next18 tams elektronik Einsatz des ABC-Bremsverfahrens Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) ABC- 0 … 255 (10) = Höhe der Unsymmetrie der Empfindlichkeit Gleisspannung, die der Decoder als Einfahrt in eine ABC-Bremsstrecke interpretiert 0 = höchste Empfindlichkeit 255 = geringste Empfindlichkeit Hinweise: Die Einstellungen für die ABC-Empfindlichkeit sind nur erforderlich, wenn der Decoder gemeinsam mit...
- Seite 39 FD-Next18 5.10. Hilfsfunktionen Name Eingabewerte Erläuterungen und Hinweise (Defaultwert) Reset 0 ... 255 Durch Eingeben eines beliebigen Wertes werden alle Einstellungen auf die Werte im Auslieferungszustand (Defaultwerte) zurückgesetzt. Decoder- Sperre 1 ... 255 (3) Die Änderung der CV-Werte des Decoders ist nur dann möglich, wenn die Werte in...
- Seite 40 FD-Next18 tams elektronik 6. Checkliste zur Fehlersuche und Fehlerbehebung Warnung: Wenn Sie eine starke Wärmeentwicklung feststellen oder der Decoder anfängt zu qualmen, trennen Sie sofort die Verbindung zur Versorgungsspannung. Brandgefahr! Mögliche Ursachen: Ein oder mehrere Anschlüsse sind fehlerhaft angelötet. à Überprüfen Sie die Anschlüsse.
- Seite 41 FD-Next18 6.3. Probleme mit der Rückmeldung des Decoders Die CV-Werte können nicht über RailCom ausgelesen werden. Mögliche Ursache: RailCom ist ausgeschaltet. à Ändern Sie den Wert für CV 29 (addieren Sie "8" zum Eingabewert hinzu). Der Decoder meldet sich nicht über DCC-A bei der Zentrale an.
- Seite 42 Die Einstellungen für die Motorkennlinie in CV 2, 3, 4, 5, 6, 29 und/oder 67...94 weichen von den Einstellungen für den Lokdecoder im Zugverband ab. à Übernehmen Sie die Einstellwerte des Lokdecoders für den FD-Next18. Die Einstellungen für den konstanten Bremsweg in 121 weichen von den Einstellungen für den Lokdecoder im Zugverband ab.
- Seite 43 FD-Next18 6.6. Technische Hotline Bei Rückfragen zum Einsatz des Funktionsdecoders hilft Ihnen unsere Technische Hotline (Telefonnummer und Mailadresse auf der letzten Seite). 6.7. Reparaturen Sie können uns einen defekten Funktionsdecoder zur Prüfung / Reparatur einschicken (Adresse auf der letzten Seite). Bitte schicken Sie uns Ihre Einsendung nicht unfrei zu. Im Gewährleistungs- oder Garantiefall ersetzen wir Ihnen die regelmäßigen Versandkosten.
- Seite 44 FD-Next18 tams elektronik 7. Technische Daten Digitalprotokolle Datenformate Motorola II DCC (entsprechend NMRA-und RCN-Standard) Formate für die DCC-A entsprechend RCN-218 (abschaltbar) automatische Anmeldung von Fahrzeugdecodern Rückmeldeformat RailCom entsprechend RCN-217 (abschaltbar) Schnittstellen, Aus- und Eingänge Decoder-Schnittstelle Next18 entsprechend RCN-118 Anzahl Schalteingänge Anzahl Ausgänge...
- Seite 45 FD-Next18 Schutz Schutzart IP 00 Bedeutung: Kein Schutz gegen feste Fremdkörper. Kein Schutz gegen Wasser. Überlastschutz Umgebung Für den Gebrauch in geschlossenen Räumen Umgebungstemperatur im 0 ~ + 60 °C Betrieb Zulässige relative 10 ~ 85% (nicht kondensierend)
- Seite 46 FD-Next18 tams elektronik 8. Garantie, EU-Konformität & WEEE 8.1. Garantieerklärung Für dieses Produkt gewähren wir freiwillig 2 Jahre Garantie ab Kaufdatum des Erstkunden, maximal jedoch 3 Jahre nach Ende der Serienherstellung des Produktes. Erstkunde ist der Verbraucher, der als erstes das Produkt erworben hat von uns, einem Händler oder einer anderen natürlichen oder juristischen Person, die das Produkt im Rahmen ihrer selbständigen...
- Seite 47 FD-Next18 8.2. EG-Konformitätserklärung Dieses Produkt erfüllt die Forderungen der nachfolgend genannten EU-Richtlinien und trägt dafür die CE-Kennzeichnung. 2001/95/EU Produktsicherheits-Richtlinie 2015/863/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) 2014/30/EU über elektromagnetische Verträglichkeit (EMV-Richtlinie). Zu Grunde liegende...
- Seite 48 Weitere Informationen und Tipps: http://www.tams-online.de Garantie und Service: tams elektronik GmbH Fuhrberger Str. 4 30625 Hannover / DEUTSCHLAND Telefon: +49 (0)511 / 55 60 60 Telefax: +49 (0)511 / 55 61 61 E-mail: support@tams-online.de...
