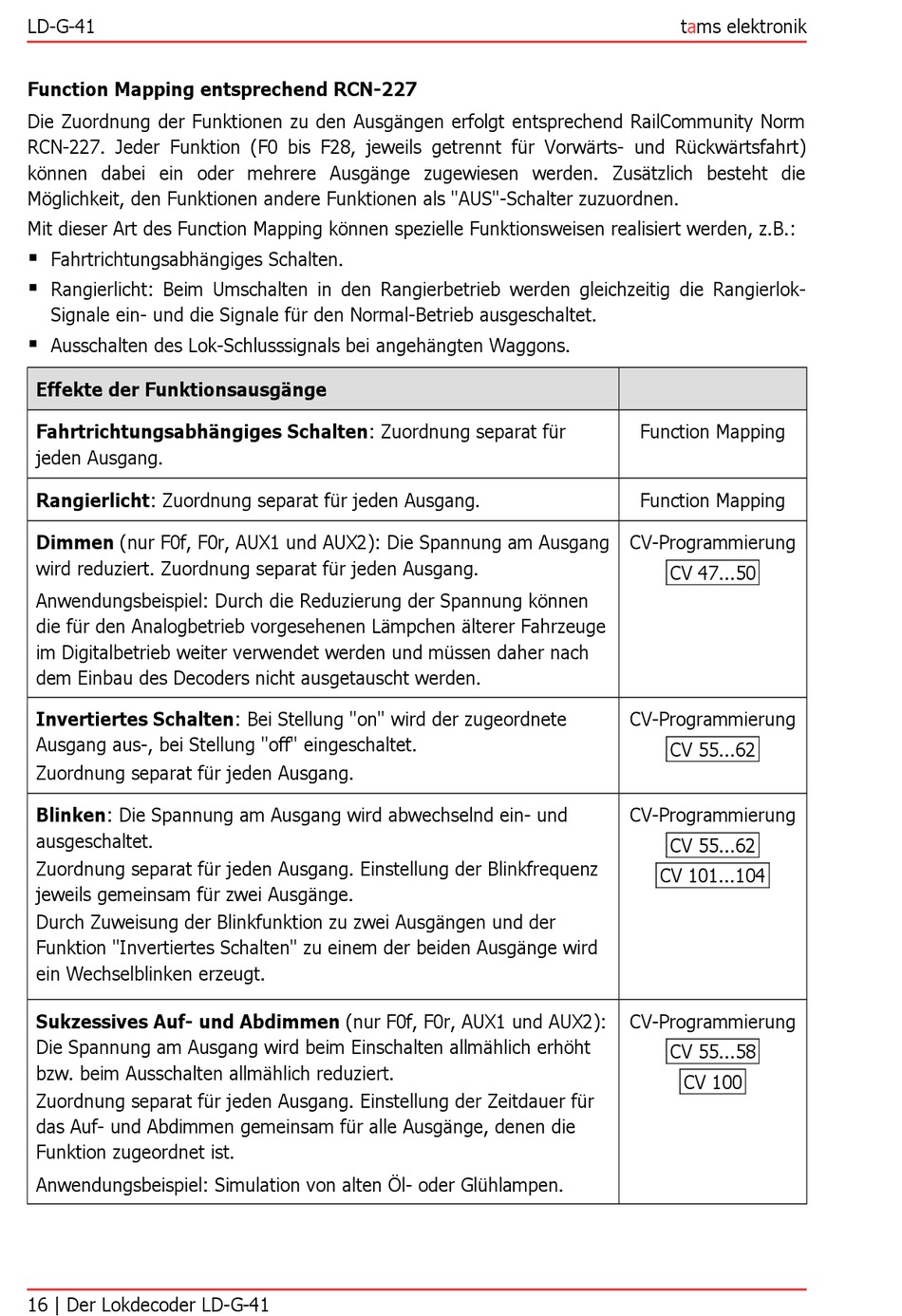

LD-G-41
Function Mapping entsprechend RCN-227
Die Zuordnung der Funktionen zu den Ausgängen erfolgt entsprechend RailCommunity Norm
RCN-227. Jeder Funktion (F0 bis F28, jeweils getrennt für Vorwärts- und Rückwärtsfahrt)
können dabei ein oder mehrere Ausgänge zugewiesen werden. Zusätzlich besteht die
Möglichkeit, den Funktionen andere Funktionen als "AUS"-Schalter zuzuordnen.
Mit dieser Art des Function Mapping können spezielle Funktionsweisen realisiert werden, z.B.:
Fahrtrichtungsabhängiges Schalten.
Rangierlicht: Beim Umschalten in den Rangierbetrieb werden gleichzeitig die Rangierlok-
Signale ein- und die Signale für den Normal-Betrieb ausgeschaltet.
Ausschalten des Lok-Schlusssignals bei angehängten Waggons.
Effekte der Funktionsausgänge
Fahrtrichtungsabhängiges Schalten: Zuordnung separat für
jeden Ausgang.
Rangierlicht: Zuordnung separat für jeden Ausgang.
Dimmen (nur F0f, F0r, AUX1 und AUX2): Die Spannung am Ausgang
wird reduziert. Zuordnung separat für jeden Ausgang.
Anwendungsbeispiel: Durch die Reduzierung der Spannung können
die für den Analogbetrieb vorgesehenen Lämpchen älterer Fahrzeuge
im Digitalbetrieb weiter verwendet werden und müssen daher nach
dem Einbau des Decoders nicht ausgetauscht werden.
Invertiertes Schalten: Bei Stellung "on" wird der zugeordnete
Ausgang aus-, bei Stellung "off" eingeschaltet.
Zuordnung separat für jeden Ausgang.
Blinken: Die Spannung am Ausgang wird abwechselnd ein- und
ausgeschaltet.
Zuordnung separat für jeden Ausgang. Einstellung der Blinkfrequenz
jeweils gemeinsam für zwei Ausgänge.
Durch Zuweisung der Blinkfunktion zu zwei Ausgängen und der
Funktion "Invertiertes Schalten" zu einem der beiden Ausgänge wird
ein Wechselblinken erzeugt.
Sukzessives Auf- und Abdimmen (nur F0f, F0r, AUX1 und AUX2):
Die Spannung am Ausgang wird beim Einschalten allmählich erhöht
bzw. beim Ausschalten allmählich reduziert.
Zuordnung separat für jeden Ausgang. Einstellung der Zeitdauer für
das Auf- und Abdimmen gemeinsam für alle Ausgänge, denen die
Funktion zugeordnet ist.
Anwendungsbeispiel: Simulation von alten Öl- oder Glühlampen.
16 | Der Lokdecoder LD-G-41
tams elektronik
Function Mapping
Function Mapping
CV-Programmierung
CV 47...50
CV-Programmierung
CV 55...62
CV-Programmierung
CV 55...62
CV 101...104
CV-Programmierung
CV 55...58
CV 100
