SICK TiM8 P Serie Betriebsanleitung Seite 30

6
ELEKTRISCHE INSTALLATION
30 B E T R I E B S A N L E I T U N G | TiM8xxP
Device 1

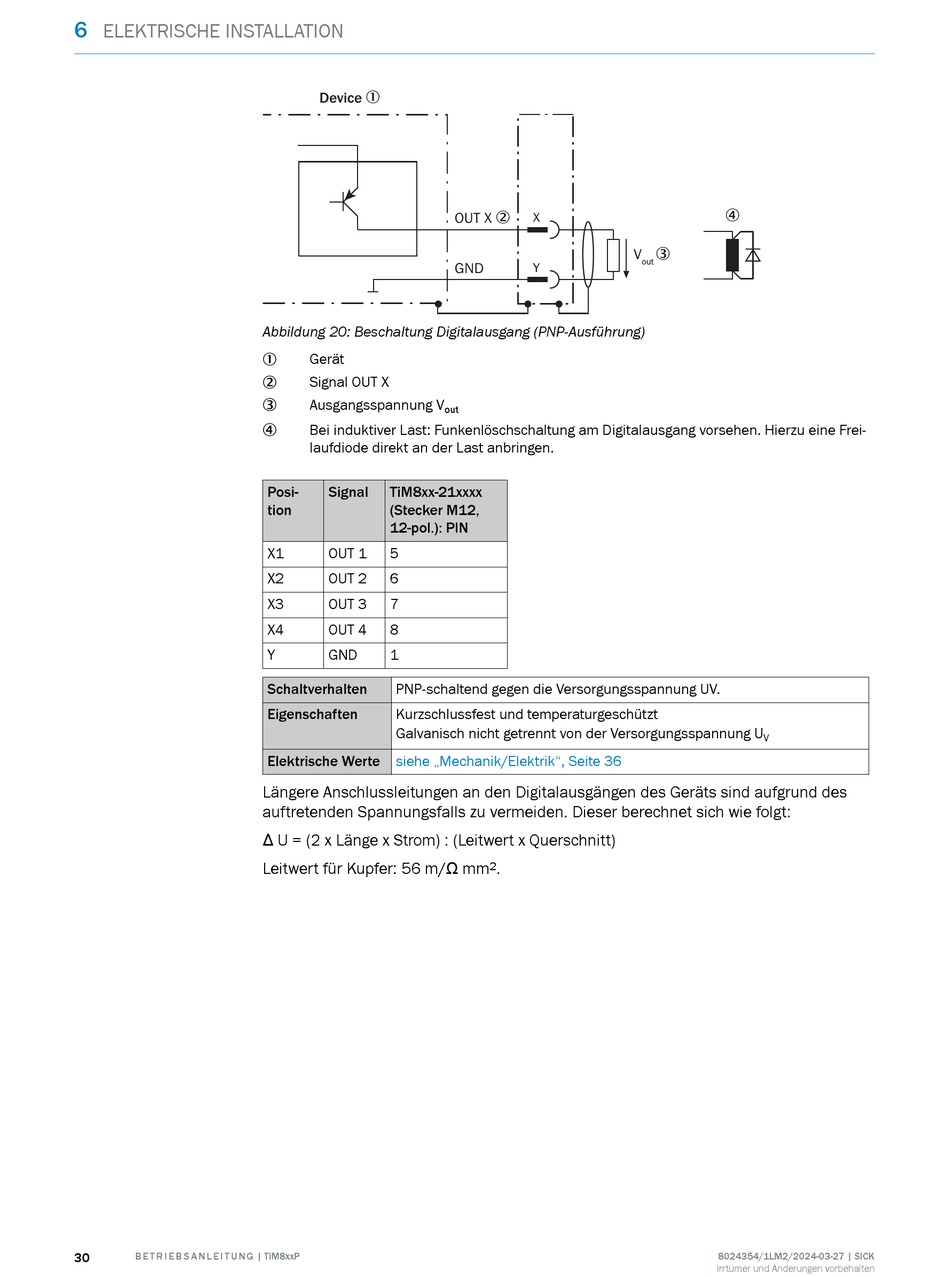

Abbildung 20: Beschaltung Digitalausgang (PNP-Ausführung)
Gerät
1
Signal OUT X
2
Ausgangsspannung V
3
Bei induktiver Last: Funkenlöschschaltung am Digitalausgang vorsehen. Hierzu eine Frei‐
4
laufdiode direkt an der Last anbringen.
Posi‐ Signal TiM8xx-21xxxx
tion (Stecker M12,
12-pol.): PIN
X1 OUT 1 5
X2 OUT 2 6
X3 OUT 3 7
X4 OUT 4 8
Y GND 1
Schaltverhalten PNP-schaltend gegen die Versorgungsspannung UV.
Eigenschaften Kurzschlussfest und temperaturgeschützt
Galvanisch nicht getrennt von der Versorgungsspannung U
Elektrische Werte siehe „Mechanik/Elektrik", Seite 36
Längere Anschlussleitungen an den Digitalausgängen des Geräts sind aufgrund des
auftretenden Spannungsfalls zu vermeiden. Dieser berechnet sich wie folgt:
Δ U = (2 x Länge x Strom) : (Leitwert x Querschnitt)
Leitwert für Kupfer: 56 m/Ω mm
OUT X 2
X
GND Y
out
.
2
4
3
V
out
V
8024354/1LM2/2024-03-27 | SICK
Irrtümer und Änderungen vorbehalten
