PRODUKTBESCHREIBUNG
18 B E T R I E B S A N L E I T U N G | TiM8xxP
Retroreflexion
Bei rückstrahlender Reflexionsenergie von über 100 % wird die auftreffende Strahlung
nicht diffus in alle Richtungen, sondern gerichtet reflektiert (Retroreflexion). Dadurch
kann ein großer Teil der ausgesendeten Energie vom Laserentfernungsmesser empfan‐
gen werden. Kunststoffreflektoren („Katzenaugen"), Reflexionsfolie und Tripelprismen
haben diese Eigenschaften.

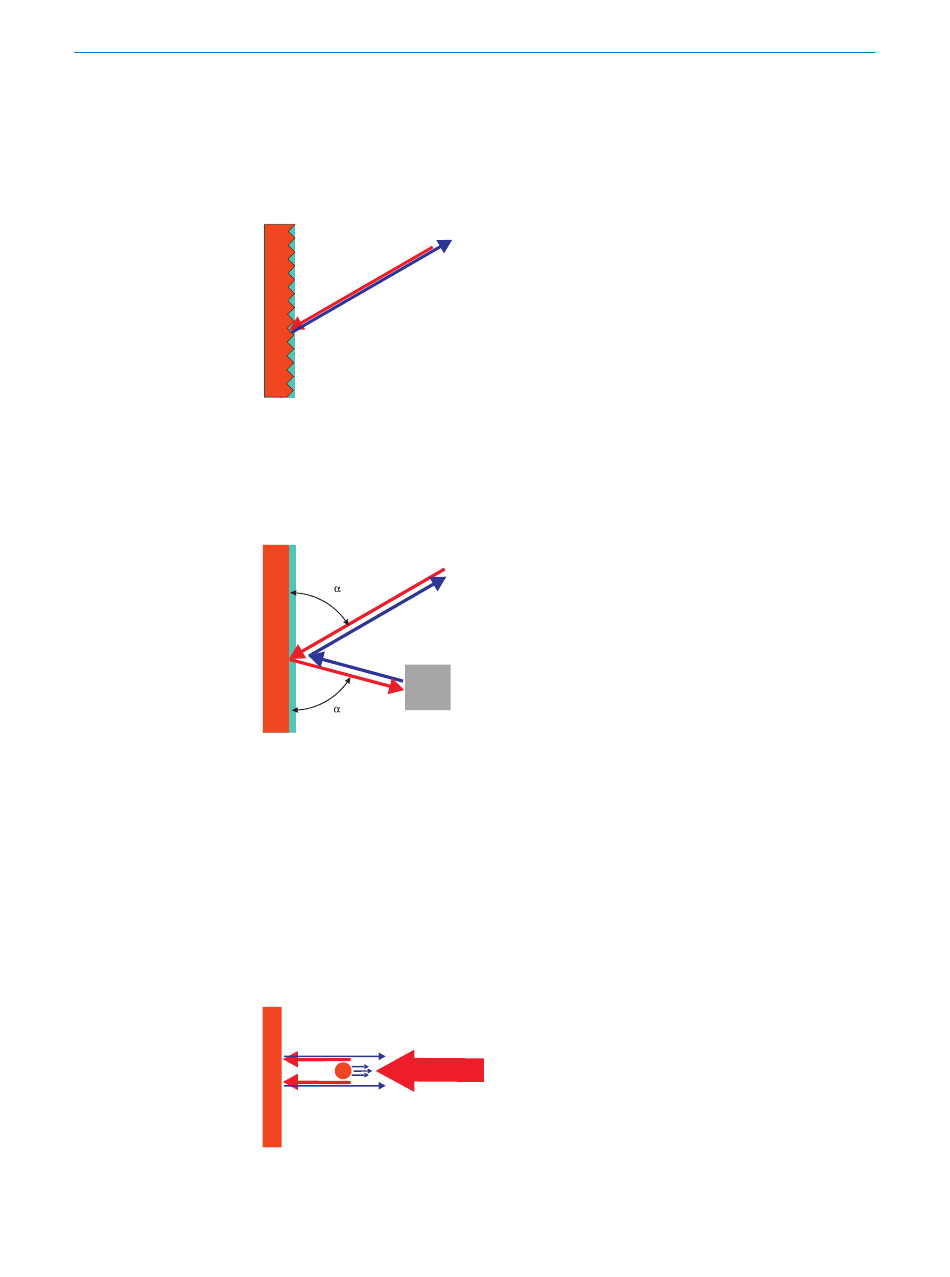

Abbildung 9: Retroreflexion
Spiegelnde Oberflächen
Auf spiegelnden Oberflächen wird der Laserstrahl fast vollständig abgelenkt. Anstelle
der Spiegeloberfläche kann das Objekt detektiert werden, das von dem abgelenkten
Laserstrahl getroffen wird.
Abbildung 10: Spiegelnde Oberflächen
Kleine Objekte
Objekte, die kleiner sind als der Durchmesser des Laserstrahls, können nicht die
gesamte Energie des Laserlichts reflektieren. Infolgedessen geht der Anteil des Licht‐
strahls, der nicht auf das Objekt auftrifft, verloren. Wenn die Gesamtmenge des zum
Sensor reflektierten Lichts nicht ausreicht, dann wird das Objekt unter Umständen
nicht erkannt.
Der Anteil des Lichts, der nicht auf das vordere Objekt auftrifft, kann von einem größe‐
ren Objekt im Hintergrund reflektiert werden. Ist die Gesamtmenge des zum Sensor
reflektierten Lichts ausreichend, dann wird dieses Objekt erkannt. Hierdurch ist eine
Verfälschung des Messwerts möglich.
Abbildung 11: Objekt kleiner als Laserstrahldurchmesser
