Schritt 5 - 2PrintBeta Beta Prusa 3D Drucker Montageanleitung

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 5.4

(optional)

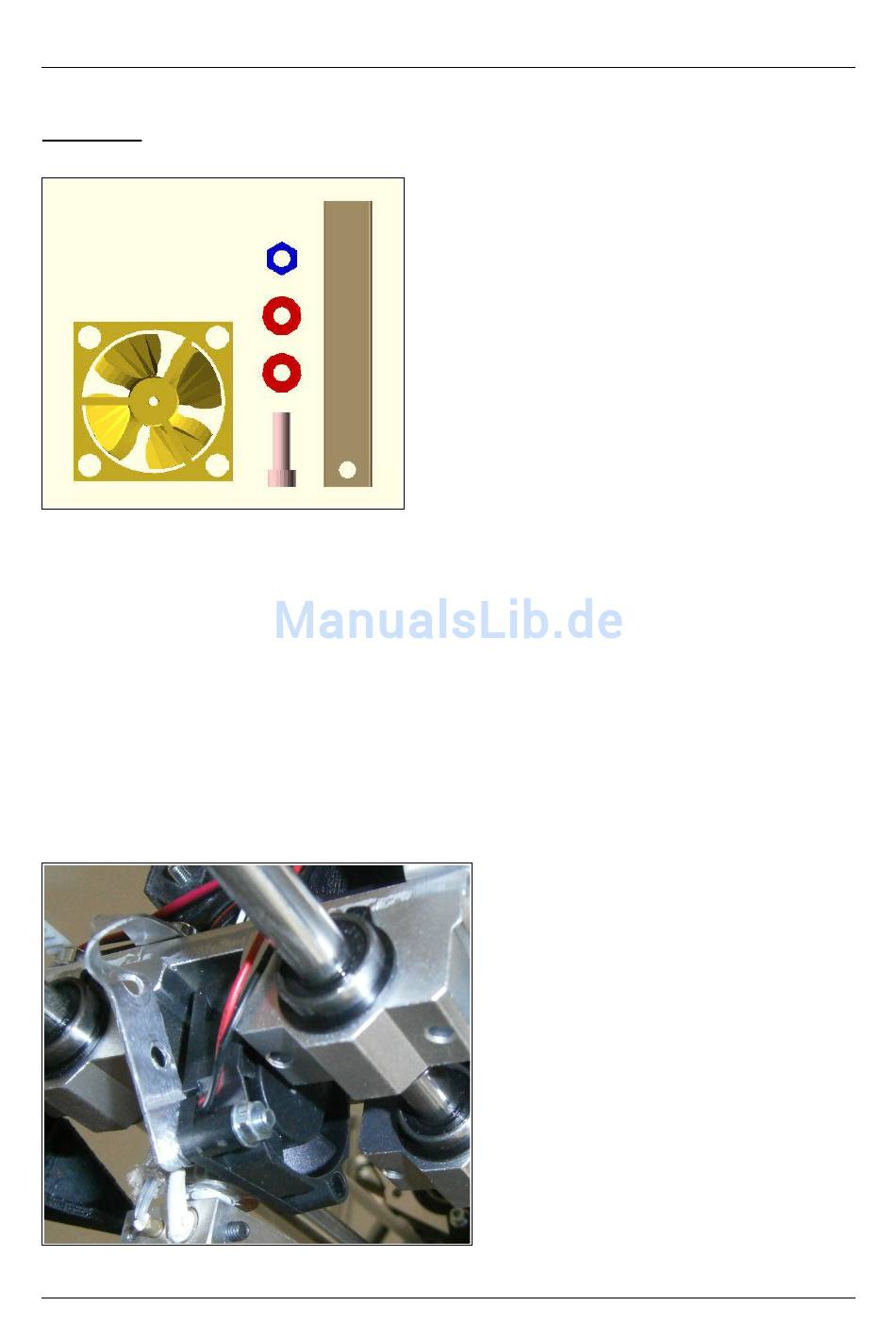

Benötigte Teile für Schritt 5.4
Folgende Teile werden benötigt:
1x Ventilator 30 x 30 mm
1x Schraube M3 x 10 mm
2x Unterlegscheibe M3
1x Mutter M3
1x Metallfahne
sowie den Aufbau aus den vorherigen Schritten
Montieren Sie die Metallfahne mit der M3 x 10 mm Schraube, den zugehörigen
Unterlegscheiben und der Mutter am Ventilator. Biegen Sie nun die Metallfahne so zurecht,
dass Sie den Ventilator unter dem X-Träger neben die Druckdüse montieren können.
Verbinden Sie die Metallfahne mit einer der M4 Schrauben des X-Trägers und schließen Sie
die zugehörigen Kabel an die Lüsterklemme des primären Ventilators an.
Montage des zusätzlichen Ventilators unterhalb des X-Trägers
Seite 66 / 67
