Schritt 3.4

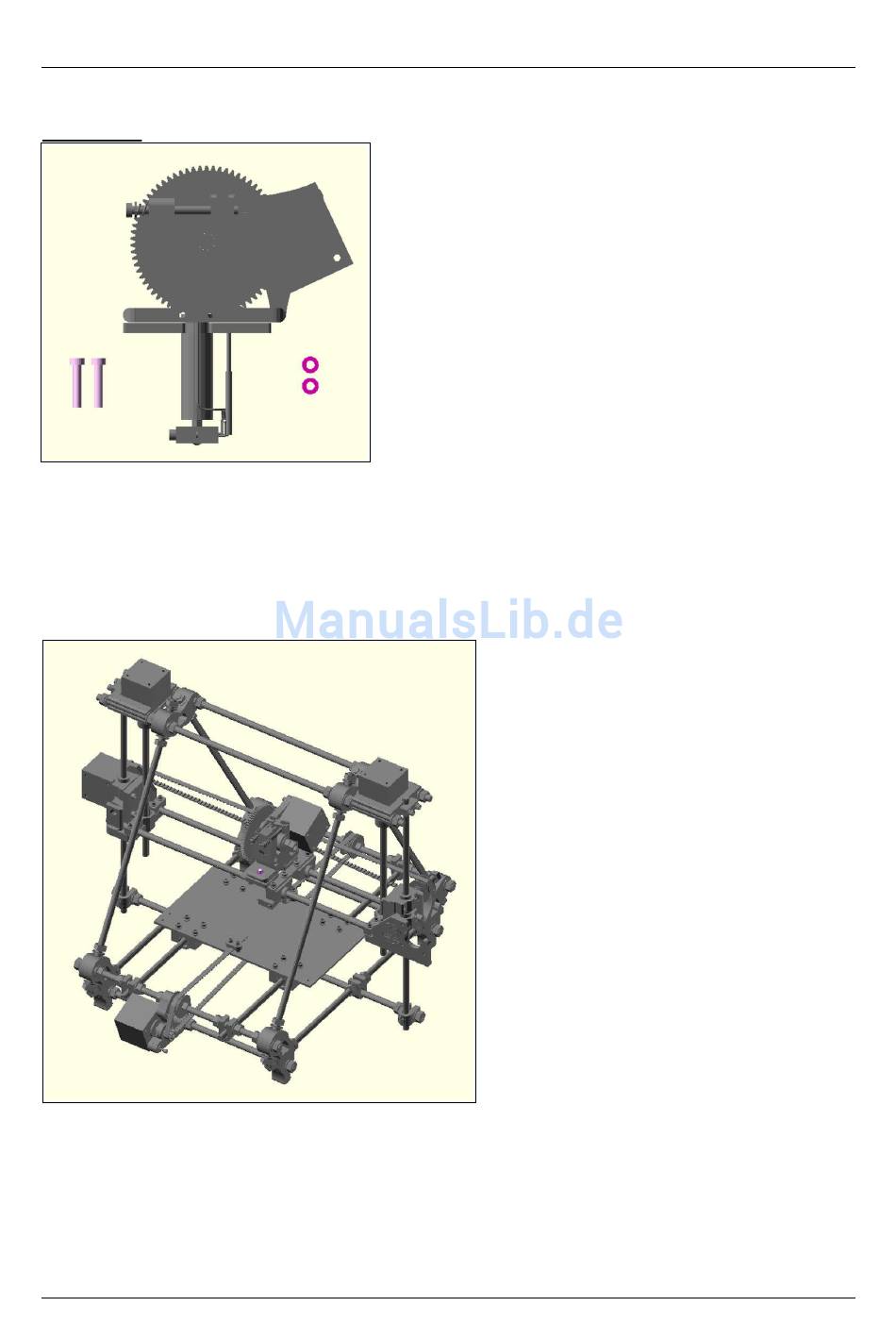

Benötigte Teile für Schritt 3.4
Folgende Teile werden benötigt:
2x Schraube M4 x 20 mm
2x Unterlegscheibe M4
2x Mutter M4
sowie die Aufbauten aus den vorherigen Schritten
Montage Schritt 3.4
Setzten Sie den Extruder auf den X-Träger, wie im obigen Bild gezeigt. Benutzen Sie dann
die zwei M4 x 20 mm Schrauben und die dazugehörigen Unterlegscheiben und Muttern (ggf.
eingegossen) und fixieren Sie den Extruder auf dem Träger.
Es ist auch möglich den Extruder um 180° verdreht zu montieren. Je, nachdem, wie Sie den
Extruder montieren, sollten Sie jetzt schon die Fahne für den X-Endstop, wie in Schritt 5.1
beschrieben, montieren, da die Schraube hierfür unter dem Extrudermotor liegt.
