Schritt 3 - 2PrintBeta Beta Prusa 3D Drucker Montageanleitung

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 3.2

Benötigte Teile für Schritt 3.2
Folgende Teile werden benötigt:
1x Kugellager 608ZZ
1x Mutter M3
1x Stange M8 x 20 mm
1x Wades Idler Bauteil
Montage Schritt 3.2

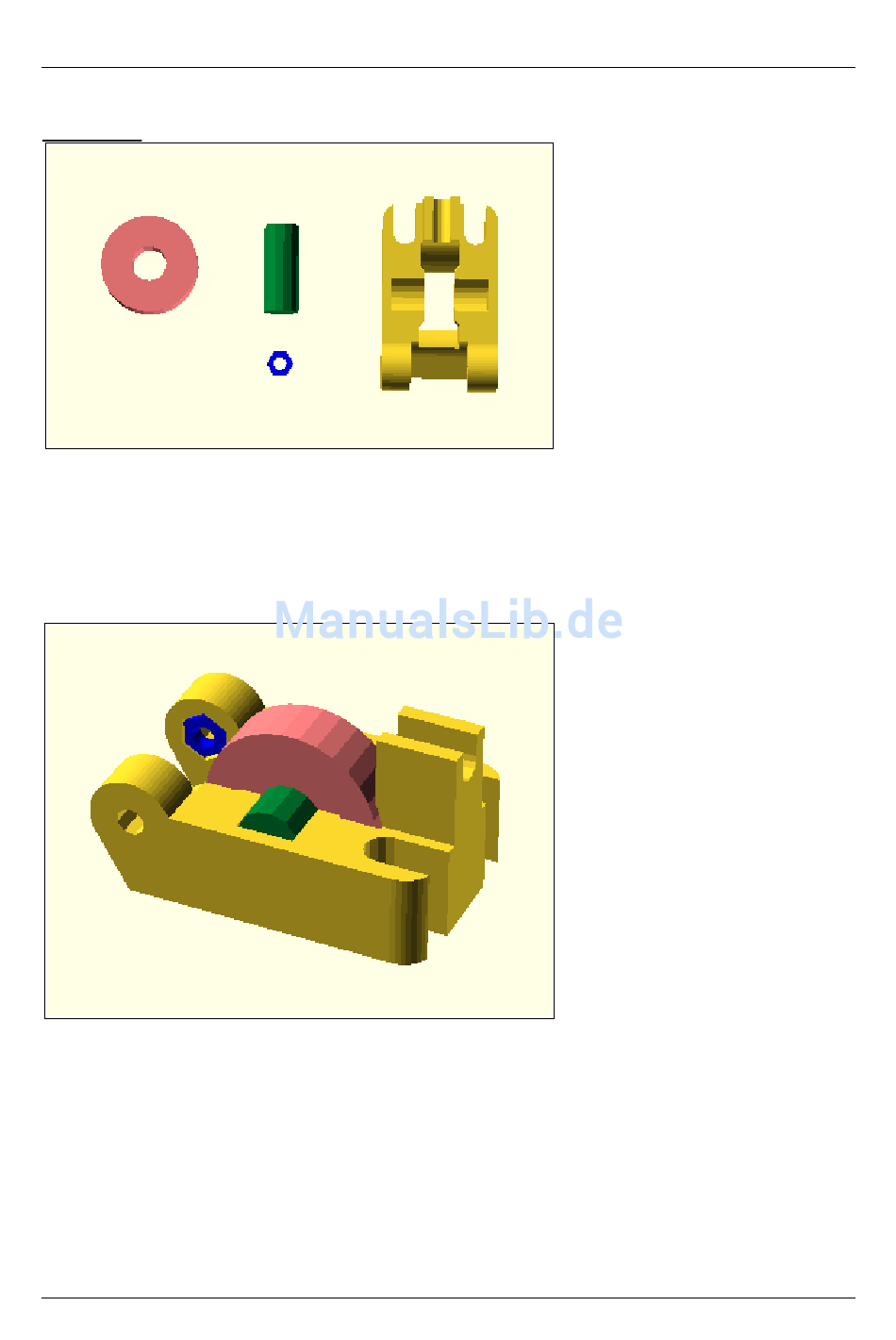

Schieben Sie das Kugellager auf die kurze M8 Stange und klicken Sie diese in das Wades
Idler Bauteil.
Legen Sie die M3 Mutter in die Vertiefung des Wades Idlers wie im obigen Bild gezeigt.
Je nach ihrem Kit, kann es sein dass die Mutter schon eingegossen ist.
Seite 38 / 67
