Schritt 4 - 2PrintBeta Beta Prusa 3D Drucker Montageanleitung

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 4.4

(Nur in der Deluxe Version verfügbar)

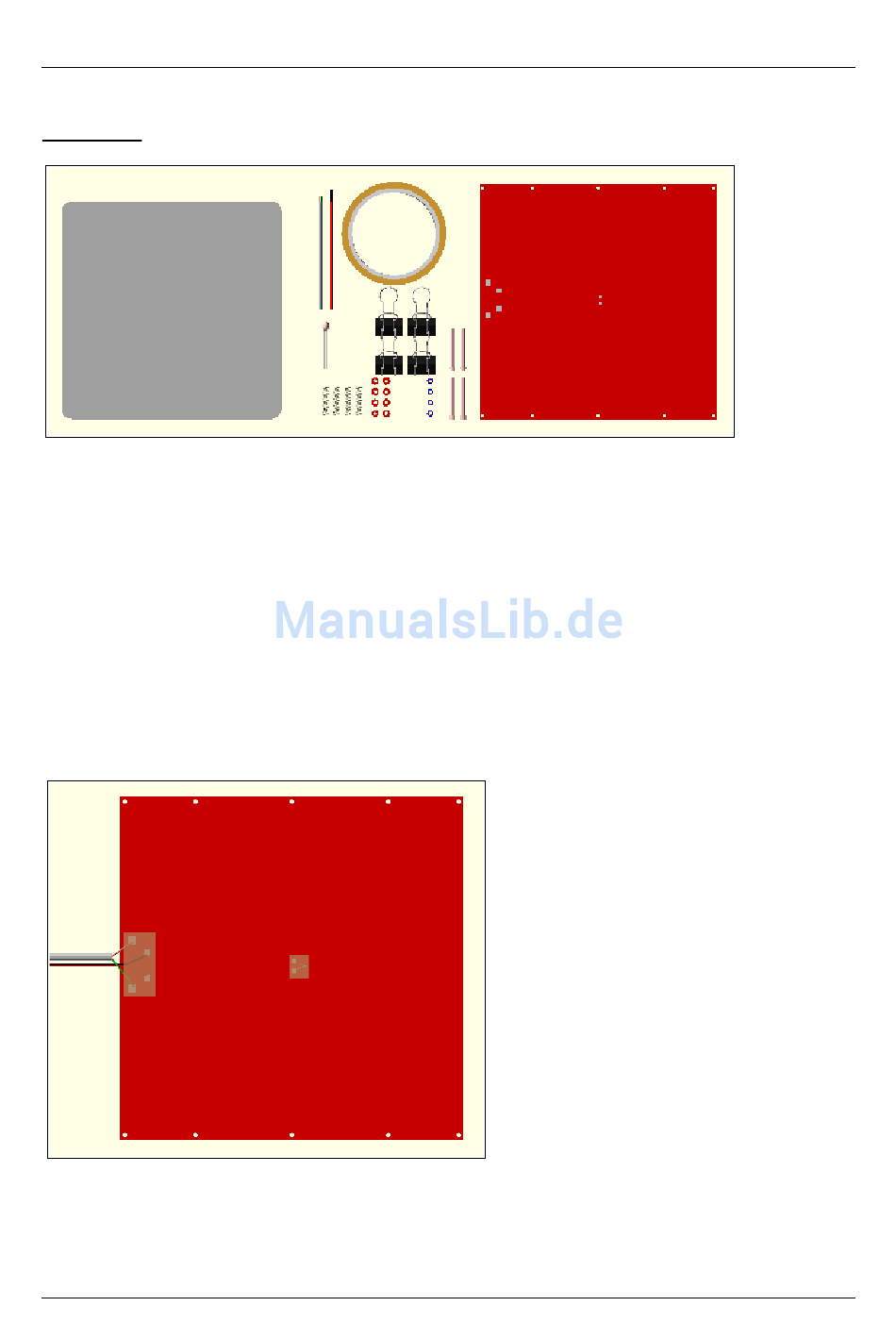

Benötigte Teile für Schritt 4.4
Folgende Teile werden benötigt:
1x Spiegelplatte 200 mm x 200 mm
4x Federn (6mm)
1x Thermistor
1x Kabel 2polig dick, 50 cm Länge
1x Kabel 2polig dünn, 1m Länge
1x Kaptontape
8x Unterlegscheibe M3
4x Mutter M3 Nyloc
4x Schraube M3 x 30 mm
1x Heizbett
4x Foldback Klammer
sowie den Aufbau aus den vorherigen Schritten
Löten des Heizbetts
Löten Sie den Thermistor an den Kontakten in der Mitte des Heizbetts fest und sichern Sie
ihn mit einem Streifen Kaptontape.
Löten Sie dann das dünne zweipolige Kabel an die beiden inneren Kontakte des Heizbetts
und das dickere 2polige Kabel an die äußeren Kontakte, wie im obigen Bild gezeigt.
Sichern Sie dann die Lötstellen und Kabel mit einem Streifen Kaptontape.
Seite 46 / 67
