Motormontage
Schieben Sie das Zahnrad, wie auf obigem Bild gezeigt, auf den Schaft und fixieren Sie es
mit der M3 x 8 mm Madenschraube. Achten Sie dabei darauf, dass eine Madenschraube auf
die abgeflachte Seite des Motors zeigt.
Schrauben Sie dann den Motor mit 3 Schrauben M3 x 10 mm und den dazugehörigen
Unterlegscheiben am X-End fest. Drehen Sie dabei den Motor so, dass die Kabel nach
außen zeigen.
Schrauben Sie dann das X-Träger Bauteil auf die Linearkugellager der X-Achse mit den
M4 x 12mm Schrauben und Unterlegscheiben und prüfen Sie ob der X-Träger problemlos hin
und hergeschoben werden kann. Achten Sie dabei darauf, dass eine M4 Schraube ohne
Unterlegscheibe fixiert werden muss.

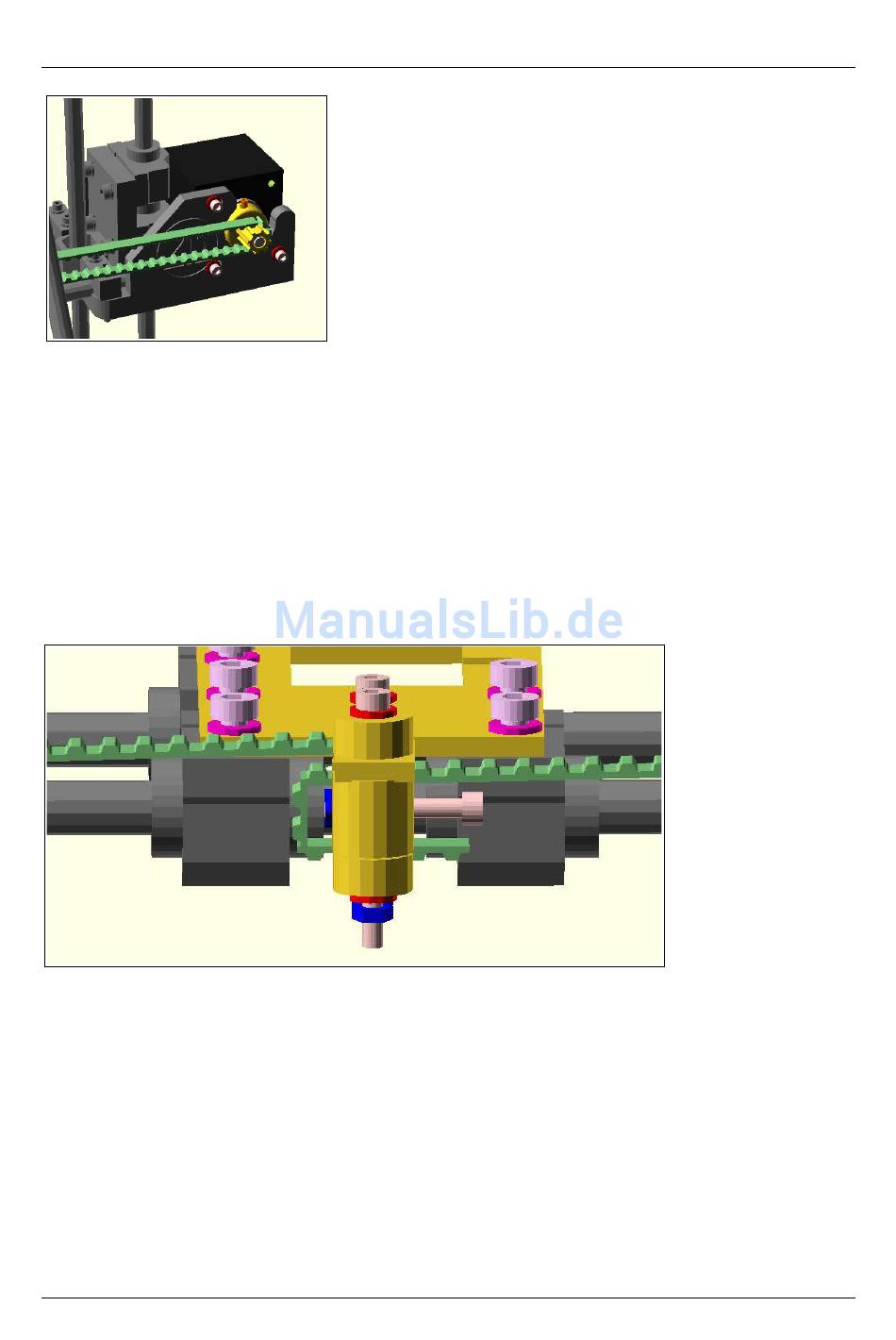

Montagedetail Schritt 2.7
Montieren Sie dann die Zahnriemenklammern an dem X-Träger Bauteil, wie im obigen Bild
gezeigt. Auf die obere Seite kommt eine Zahnriemenklammer ohne Kanal (Zacken unten),
auf die untere Seite kommt die Klammer mit Kanal (Kanal oben) und darunter eine
Zahnriemen-klammer ohne Kanal (Zacken oben). Fixieren Sie diese Klammer mit zwei M3 x
35mm Schrauben, Unterlegscheiben und Muttern.
Zusätzlich kommt auf dieser Seite eine M3 Mutter in die Vertiefung in der Mitte und eine
M3 x 20 mm Schraube horizontal durch das Bauteil. Je nach Modell kann es sein, dass diese
Mutter hier schon eingegossen ist.
Klemmen Sie nun den Zahnriemen auf der oberen Seite fest und führen Sie ihn um die
Zahnriemenführung auf der einen Seite und über das Zahnrad auf der anderen Seite wieder
zum X-Träger. Hier geht der Riemen durch den Kanal der Klammer mit dem Kanal zur Mitte
