Original Montageanleitung Beta Prusa Standard & Deluxe
Montieren Sie die beiden glatten Stangen auf beiden Seiten des Rahmens, wie im obigen
Bild gezeigt.
Fetten Sie die Linearkugellager vor der Benutzung. Vergessen Sie nicht
die Linearkugellager auf die Stangen zu stecken.
An der Oberseite werden die Stangen mit den Stangenklammern, M4 x 16 mm Schrauben
und entsprechenden Unterlegscheiben und Muttern fixiert. Wie das genau aussieht, können
Sie auf den folgenden Detailbildern sehen. Je nach Set könnte es sein das die M4 Muttern
schon eingegossen sind.

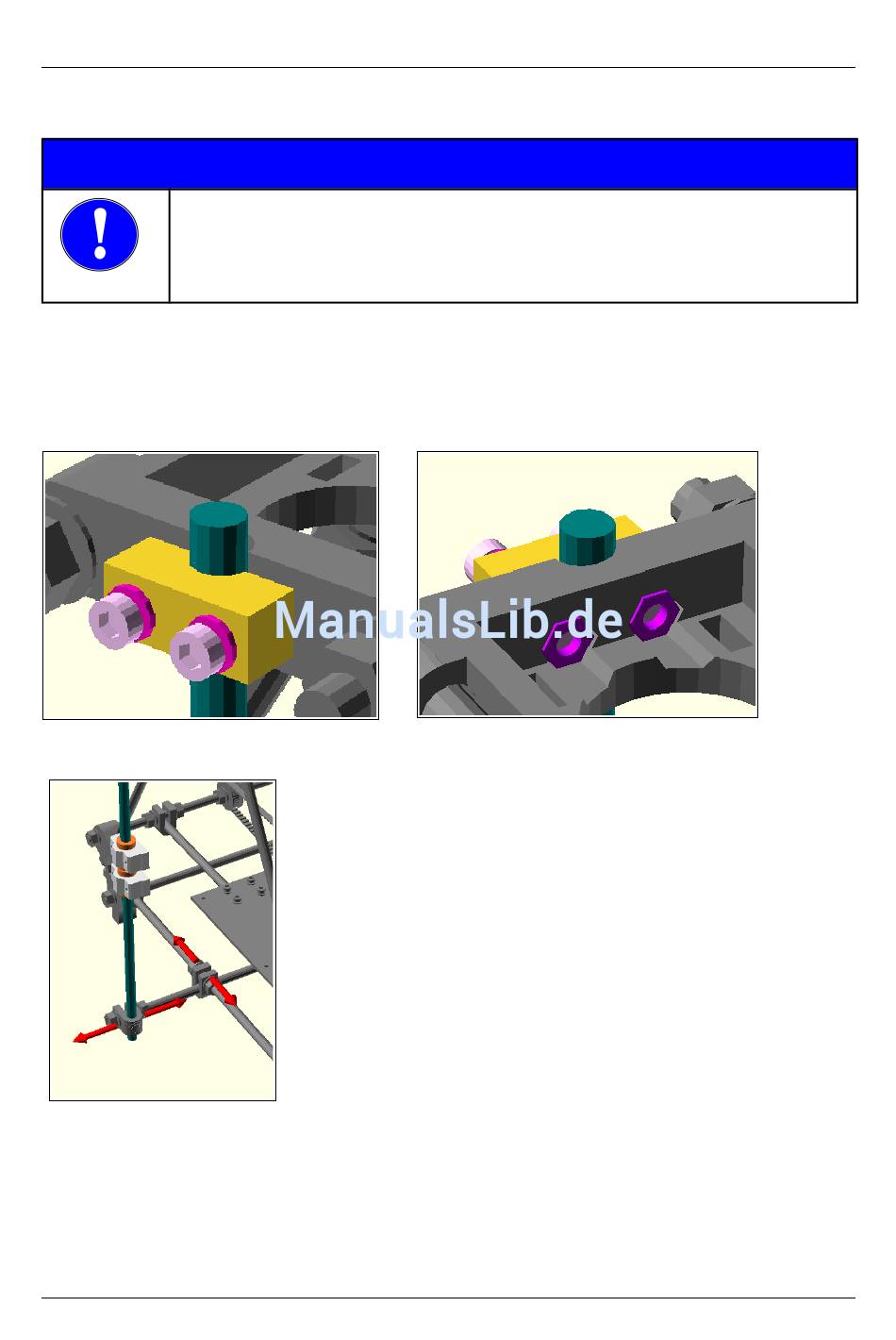

Montagedetail Schritt 2.3
Justage Schritt 2.3
Verschieben Sie nun die beiden Klammern, wie auf dem obigen Bild gezeigt, bis die neuen
glatten Stangen genau senkrecht stehen. Benutzten Sie dazu ein Lot, welches Sie sich
einfach mit einem Stück Faden und einer M8 Mutter erstellen können, um festzustellen ob
die Stange exakt senkrecht steht. Wenn Sie sich vergewissert haben das die Stange
senkrecht ist, ziehen Sie vorsichtig die Klammern am Rahmen soweit fest, bis sich die
Stangen nicht mehr bewegen können.
HINWEIS
01.07.14
Seite 25 / 67
