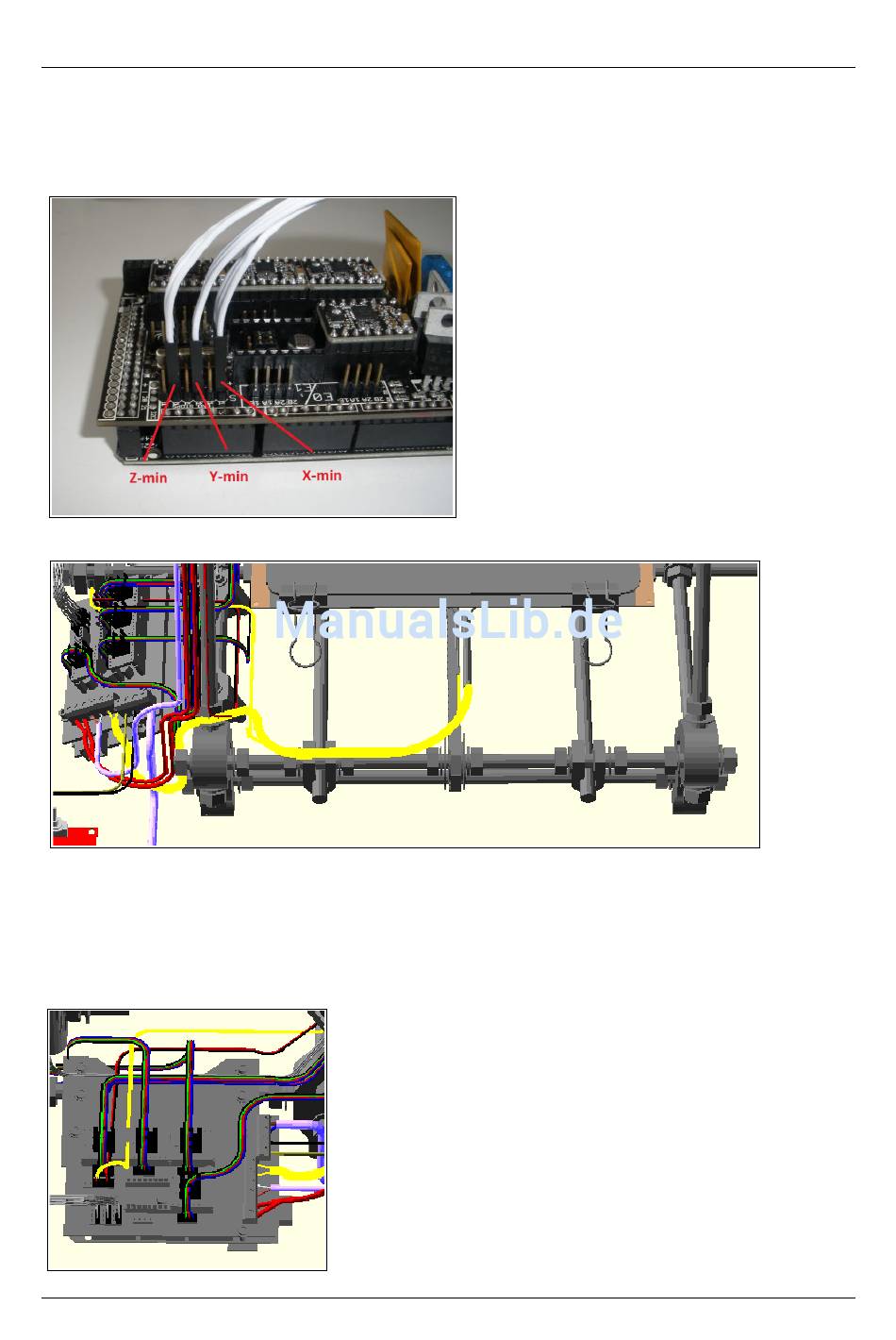

Stecken Sie den Stecker auf den Endstop mit der farbig markierten Seite auf der
gegenüberliegenden Seite der Lichtschranke. Der andere Stecker wird dann mit der farbigen
Seite in Richtung USB-Anschluss in die Elektronik gesteckt, wie im obigen Bild gezeigt.
Achten Sie wiederum darauf, dass Sie die richtigen Pins verwenden.
Anschluss der Endstops an der Elektronik
Anschluss des beheizten Druckbetts
Wenn Sie das Deluxe Set haben, verlegen Sie die beiden Kabel des beheizten Druckbetts
ähnlich, wie im obigen Bild gezeigt. Achten Sie dabei darauf, dass die Y-Achse weiterhin
ohne Probleme bis an ihre Grenzen fahren kann, und dass die Kabel dem Zahnriemen nicht
in die Quere kommen können.
Anschluss des beheizten Druckbetts an die Elektronik
