Schritt 4 - 2PrintBeta Beta Prusa 3D Drucker Montageanleitung

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 4.3

(Nicht in der Deluxe Version verfügbar)

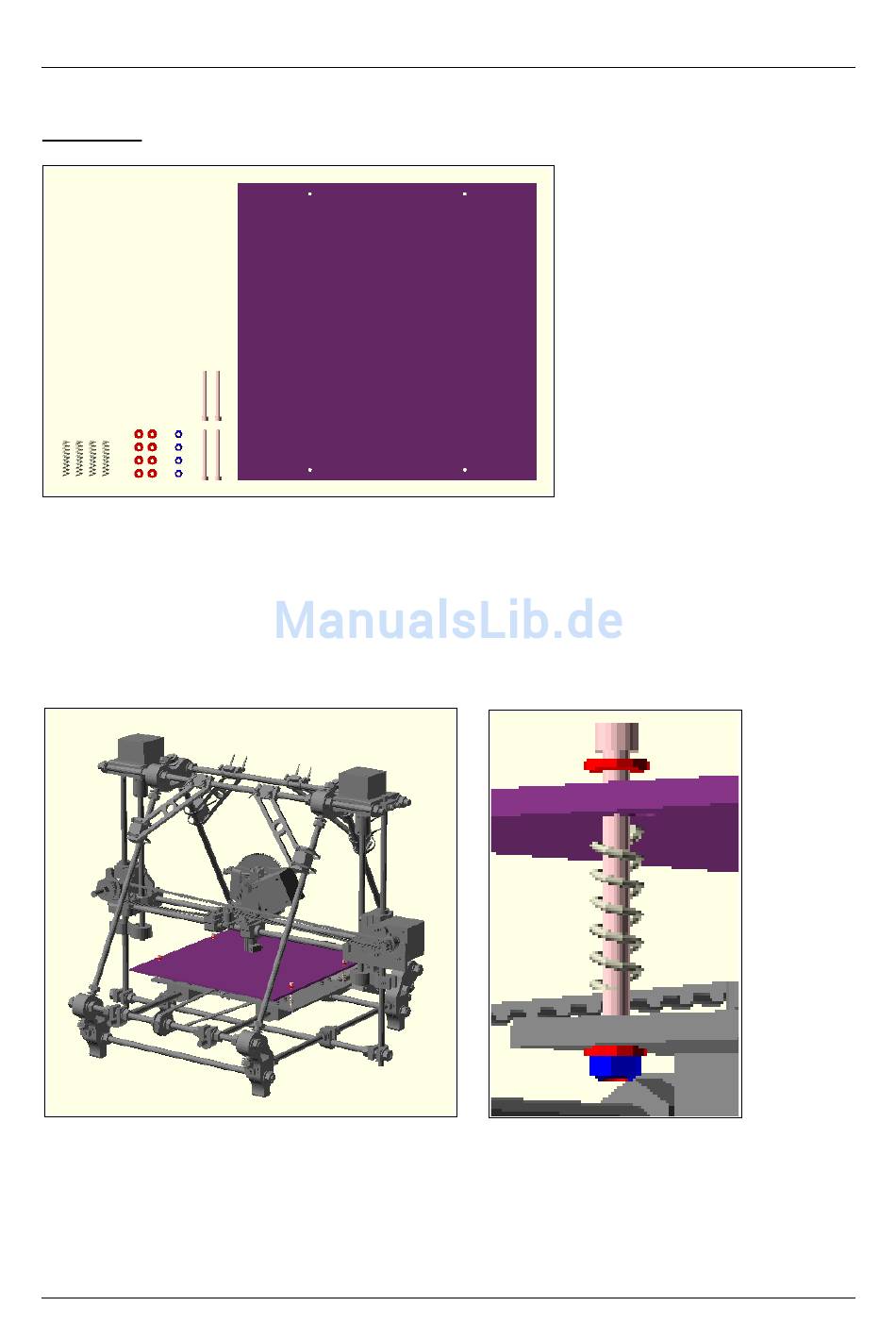

Benötigte Teile für Schritt 4.3
Folgende Teile werden benötigt:
4x Federn (6mm)
8x Unterlegscheibe M3
4x Mutter M3 Nyloc
4x Schraube M3 x 30 mm
1x Plexiglas Druckbett
sowie den Aufbau aus den vorherigen Schritten
Montage Schritt 4.3
Montieren Sie die Plexiglas Platte auf der Y-Achsen Halterung mit den vier Schrauben M3 x
30 mm und den in 4 Teile zerlegten Federn, Unterlegscheiben und Muttern wie in obigem
Bild gezeigt. Die M3 Nyloc Mutter kommt dabei ganz nach unten. Achten Sie darauf, dass
die Druckplatte genau waagrecht liegt. Mit den Nyloc Muttern können Sie nun die Höhe und
Lage des Druckbetts justieren.
Seite 45 / 67
