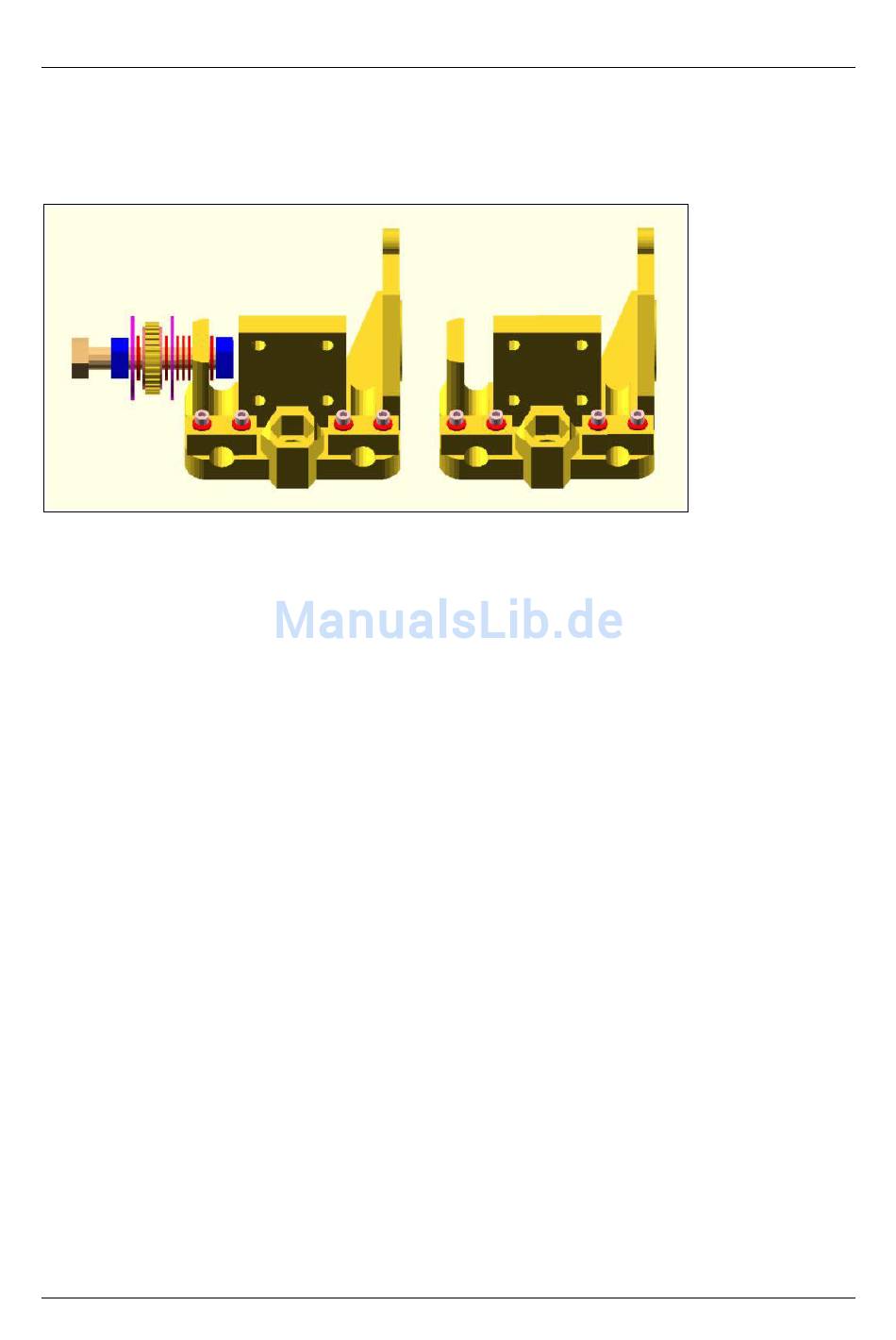

Montieren Sie die Zahnriemenführung mit Kugellager mit der M8 x 50 mm Schraube und
entsprechenden Unterlegscheiben und zwei M8 Muttern am X-End Bauteil ohne Motorhalter
wie im obigen Bild gezeigt.
Montage der X-End Anbauteile an den X-End
Setzten Sie nun die Stangenklammern auf die X-End Teile auf, und verschrauben Sie sie mit
jeweils zwei M3 x 25 mm Schrauben und Unterlegscheiben oben. Lassen Sie dabei die
Schrauben noch locker.
