Schritt 2 - 2PrintBeta Beta Prusa 3D Drucker Montageanleitung

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 2.4

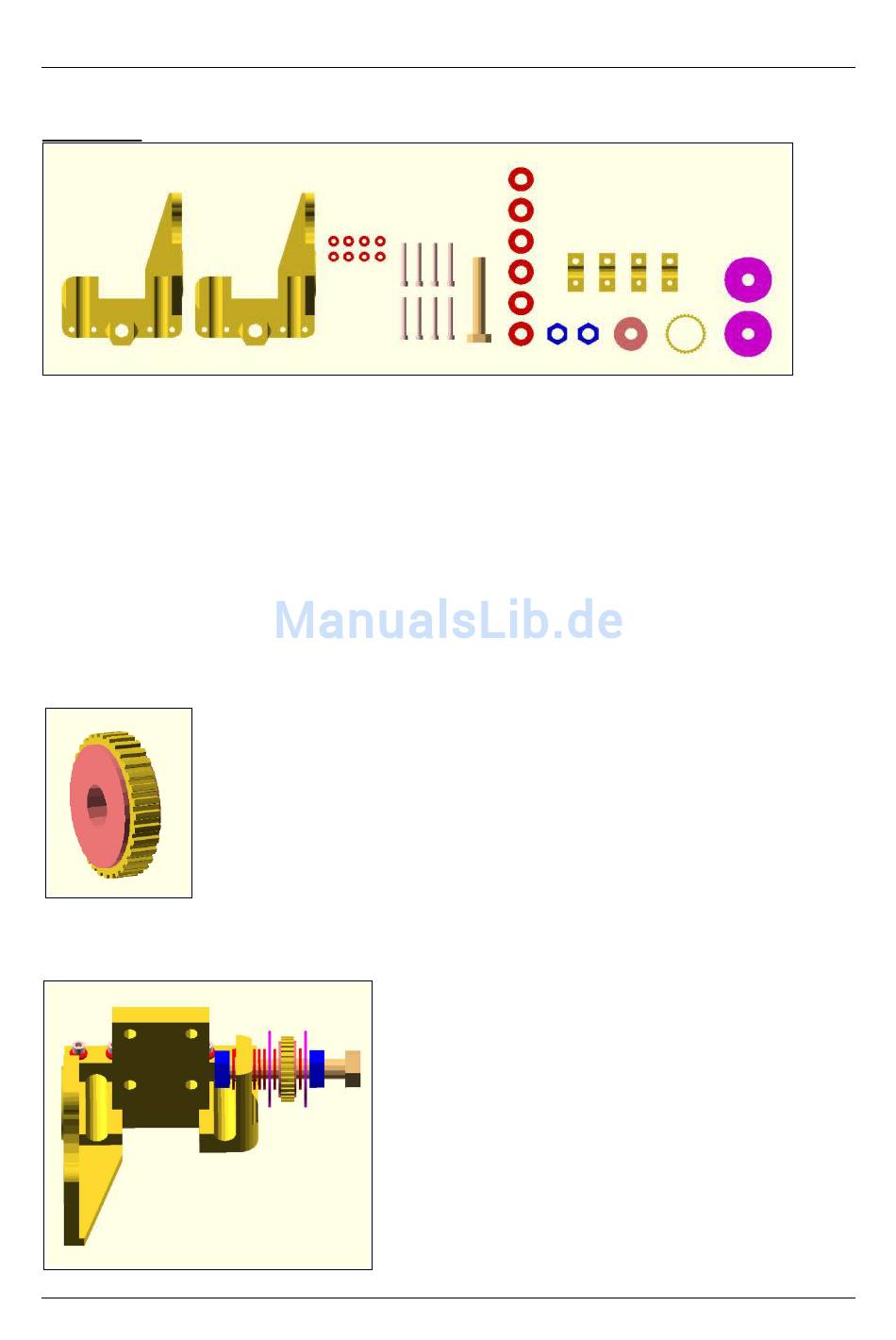

Benötigte Teile für Schritt 2.4
Folgende Teile werden benötigt:
1x X-End mit Motorhalter
1x X-End ohne Motorhalter
8x Schrauben M3 x 25 mm
8x Unterlegscheibe M3
1x Schraube M8 x 50 mm
6x Unterlegscheibe M8
2x Mutter M8
1x Kugellager 608ZZ
2x Karosseriescheibe M8
1x Zahnriemenführung
4x Stangenklammern
Kugellager 608ZZ in Zahnriemenführung
Drücken Sie das Kugellager 608ZZ in die Zahnriemenführung, bis das Kugellager mittig sitzt.
Zahnriemenführung an X-End
Seite 26 / 67
