Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 2.5

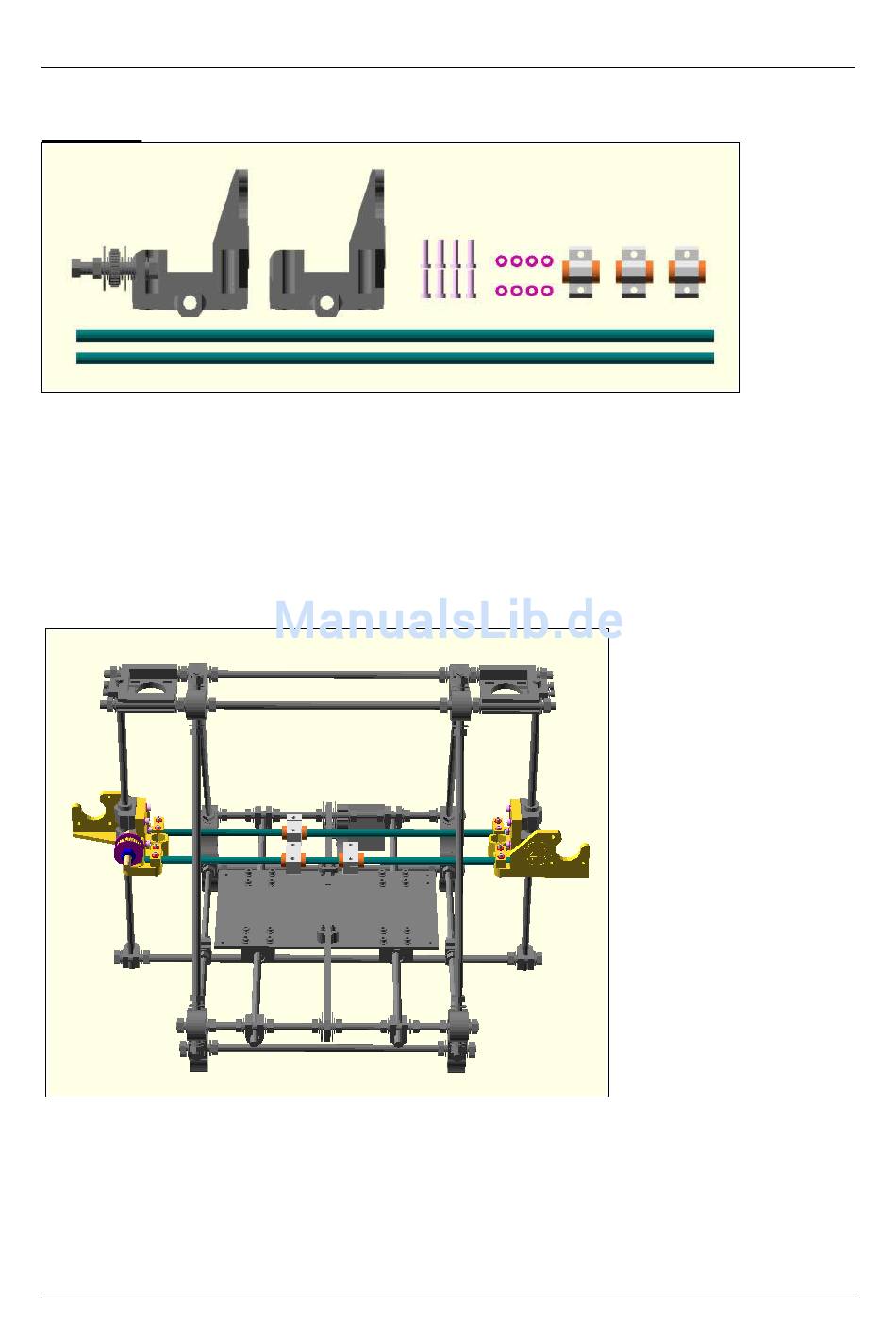

Benötigte Teile für Schritt 2.5
Folgende Teile werden benötigt:
2x X-Ends aus dem vorherigen Schritt
3x Linearkugellager SC8VUU
8x Schrauben M4 x 16 mm
8x Unterlegscheibe M4
2x glatte Stange 8mm x 420 mm
sowie den Aufbau aus den vorherigen Schritten
Montage Schritt 2.5
Stecken Sie die vier Linearkugellager auf die glatten Stangen und montieren Sie die beiden
X-End Bauteile auf den glatten Stangen. Führen Sie dann die Konstruktion in den 3D
Drucker Rahmen ein und schrauben Sie die X-End Bauteile mit den M4 x 16 mm Schrauben
und Unterlegscheiben von Innen auf die Linearkugellager der senkrechten Stangen wie im
obigen Bild gezeigt.
Seite 28 / 67
