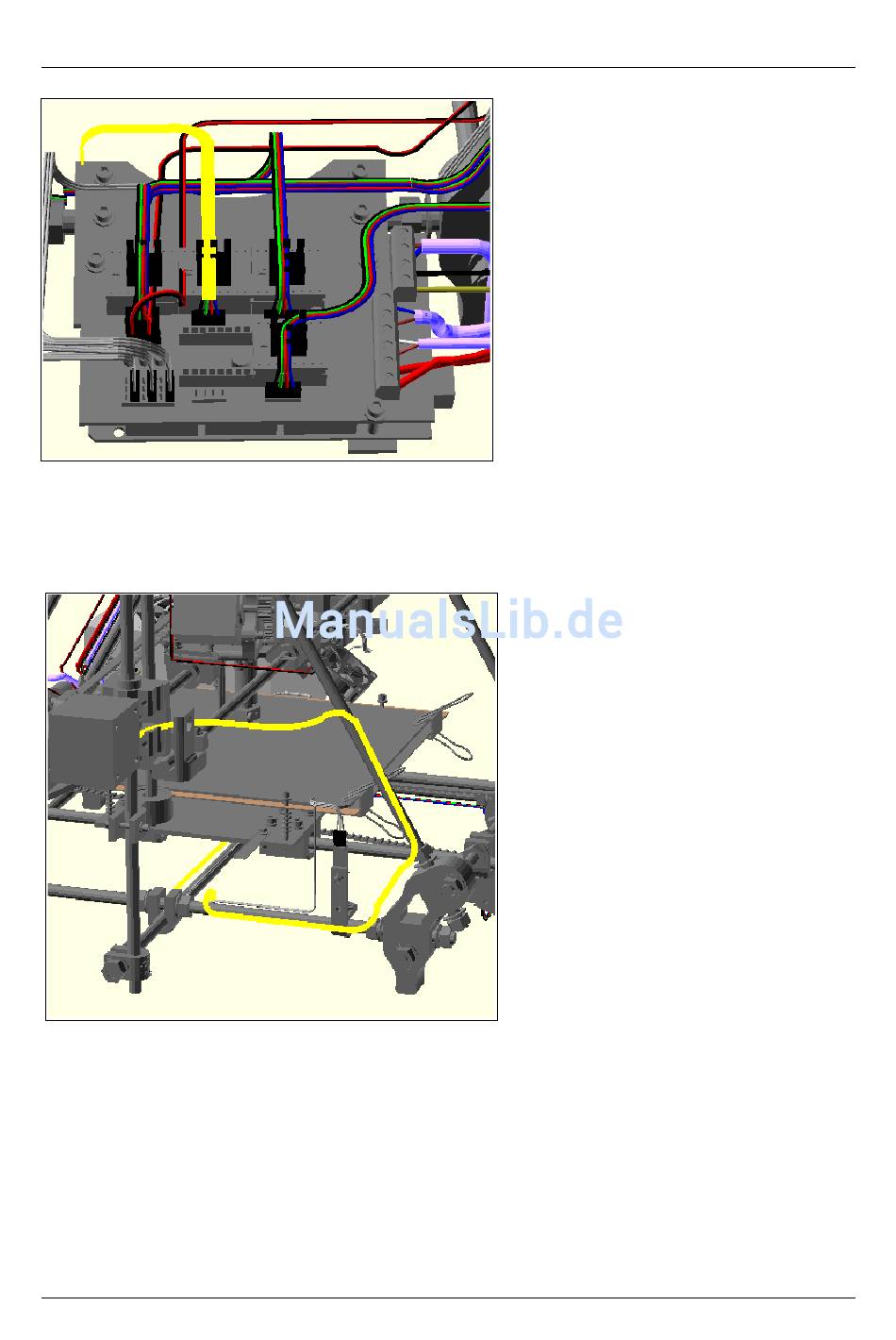

Anschluss des Y Motors an der Elektronik
Stecken Sie das Kabel in den mittleren Motoranschluss der Elektronik wie im obigen Bild mit
dem hervorgehobenen Kabel gezeigt. Achten Sie auch hier darauf, dass das blaue Kabel
rechts ist.
Anschluss des X Motors
Zum Anschluss des X-Achsen Motors führen Sie das Motorkabel in einem losen Bogen zu
der diagonalen Stange und dann daran herunter. Achten Sie dabei darauf, dass das Kabel
genügend Luft hat, so dass sich die Z-Achse komplett nach oben und unten bewegen kann.
Führen Sie dann das Kabel unter dem Druckbett hindurch, entlang der mittleren Stange bis
zur Elektronik.
