Schritt 1.4

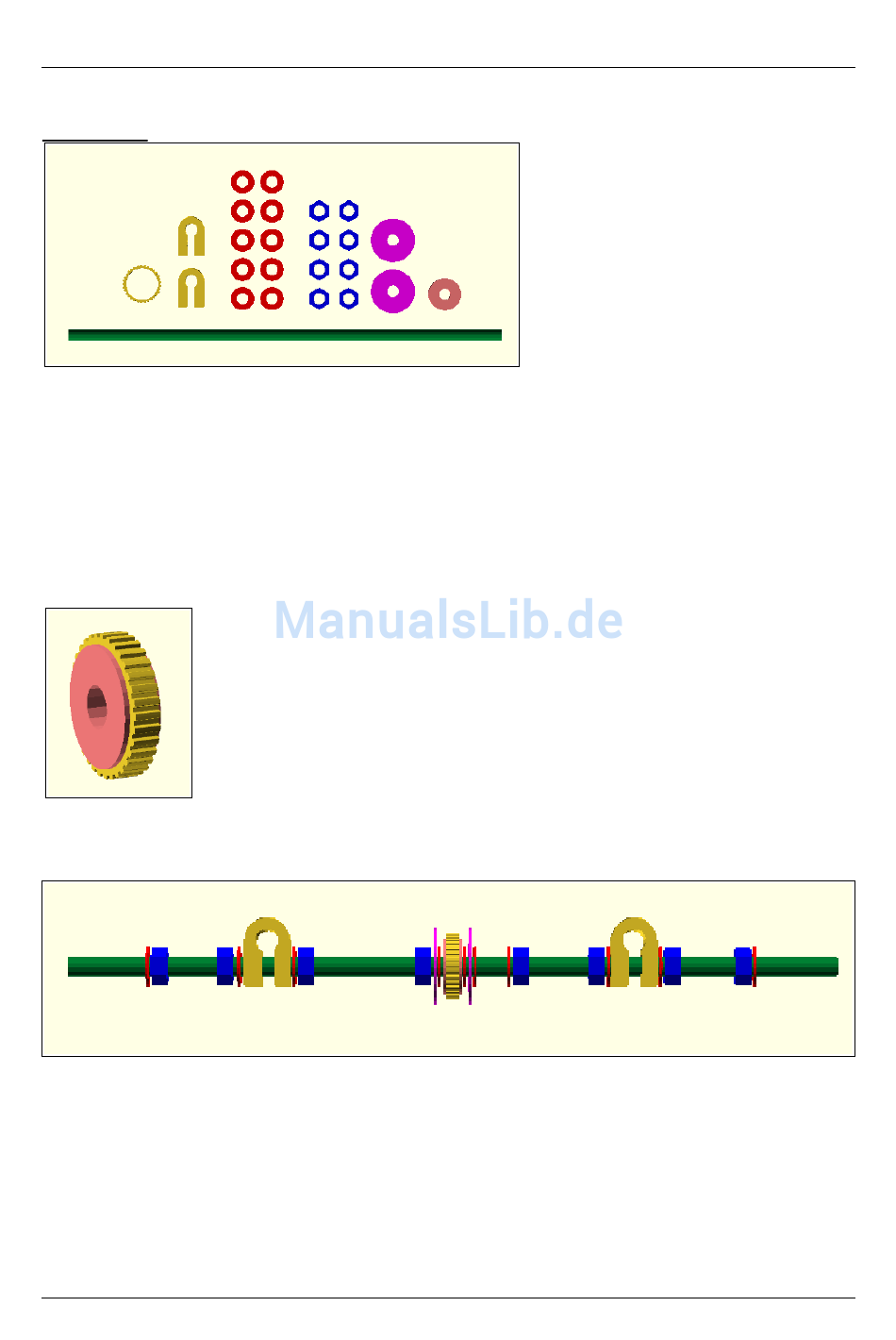

Benötigte Teile für Schritt 1.4
Folgende Teile werden benötigt:
1x Zahnriemenführung
2x Klammer
10x Unterlegscheibe M8
8x Mutter M8
1x Kugellager 608ZZ
2x Karosseriescheibe M8
1x Gewindestange M8 x 294 mm
Kugellager 608zz in Zahnriemenführung
Drücken Sie das Kugellager 608ZZ in die Zahnriemenführung, bis das Kugellager mittig sitzt.
Montage Schritt 1.4
Positionieren Sie die Teile so auf der Gewindestange, wie im obigen Bild gezeigt.
Seite 10 / 67
