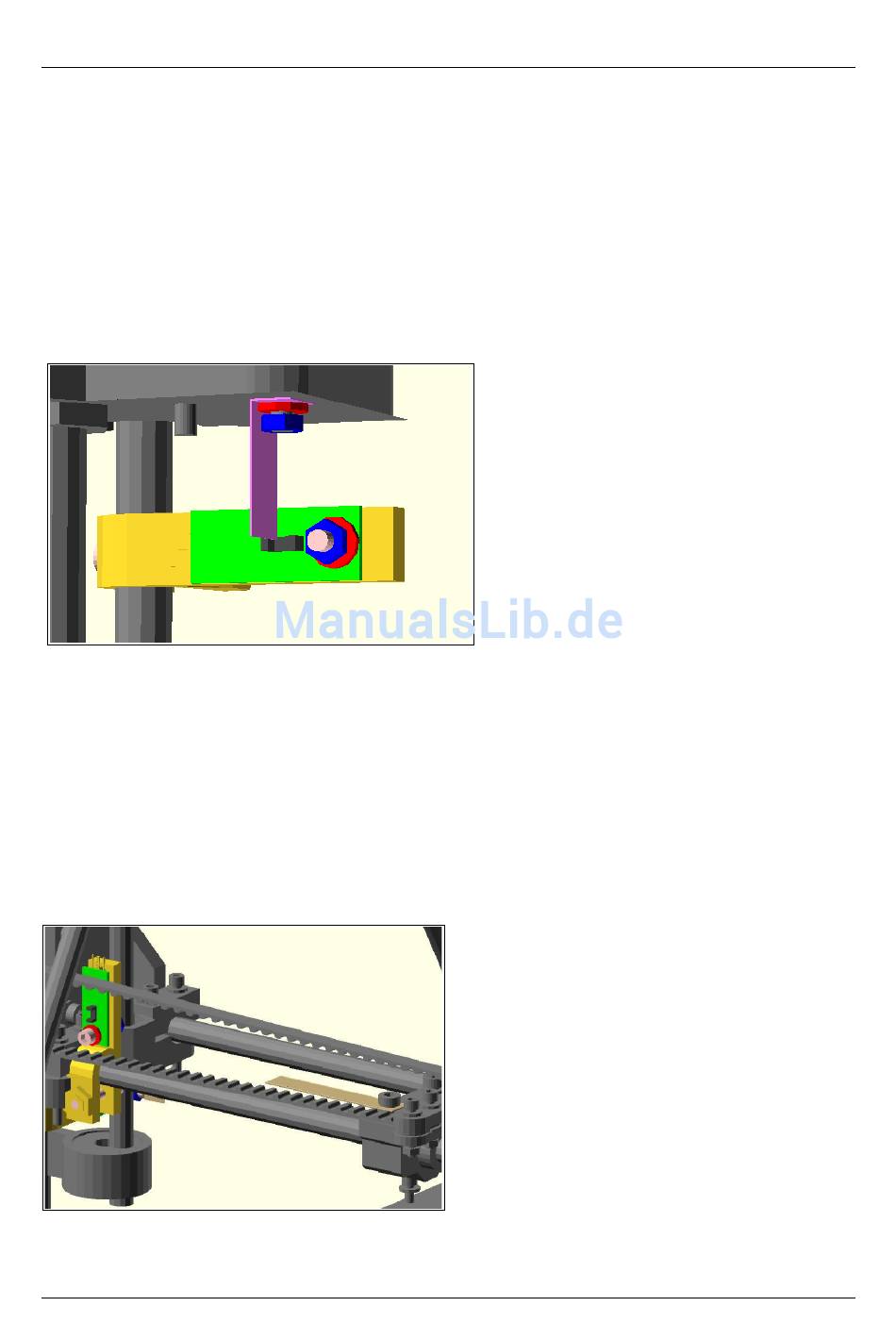

Schrauben Sie einen Optoendstop an das äußerste Ende eines gebogenen Endstophalters
mit einer M3x 16 mm Schraube, Unterlegscheiben auf beiden Seiten und einer M3 Mutter.
Montieren Sie dann den Endstophalter an der äußeren Stange des 3D Druckerrahmens in
Richtung Y-Motor mit einer M3 x 20 mm Schraube und einer Unterlegscheibe, wie auf dem
obigen Bild gezeigt.
Montieren Sie eine Metallfahne am Y-Träger mit einer M3 x 10 mm Schraube und
dazugehörigen Unterlegscheiben und Muttern.
Achten Sie darauf, dass die Metallfahne schön in den Optoendstop einfährt, wenn Sie die Y-
Achse komplett in eine Richtung fahren. Wenn nötig, verbiegen und beschneiden Sie die
Fahne, bis sie passt.
Montage Optoendstop Z-Achse
Montieren Sie den nächsten Optoendstop an dem zweiten Endstophalter, wie im obigen Bild
gezeigt. Benutzten Sie dazu eine M3 x 16 mm Schrauben und dazugehörige
Unterlegscheiben und Muttern. Schrauben Sie dann das Ganze mit einer M3 x 20 mm
Schraube und einer Unterlagscheibe an die glatte Z Stange unterhalb des X-End Bauteils
ohne Motor.
Montieren Sie dann eine Metallfahne an der äußeren Schraube unten am X-End Bauteil.
Benutzten Sie dazu eine M3 Mutter und zwei Unterlegscheiben um das Flag festzuklemmen.
Biegen Sie dann die Fahne nach unten und justieren Sie Fahne und Endstop so, das die Z-
Achse die Fahne ohne Probleme in den Endstop fahren kann.
Montage Optoendstop X-Achse
