2PrintBeta Beta Prusa 3D Drucker Montageanleitung Seite 52

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14
Montieren Sie einen Optoendstop an dem geraden Endstophalter mit einer M3 x 16 mm
Schrauben und dazugehörigen Muttern und Unterlegscheiben. Stecken Sie das Ganze auf
die glatte Stange der X-Achse die näher beim Zahnriemen ist, ganz nahe an das X-End
Bauteil ohne Motor. Fixieren Sie den Halter mit einer M3 x 20 mm Schraube und einer
Unterlegscheibe.
Montieren Sie dann die letzte Metallfahne am X-Träger an einer der M4 Schrauben, welche
die Linearkugellager fixieren.
Biegen und Kürzen Sie dann die Metallfahne so, dass Sie ohne ohne Probleme in den
Endstop einfahren kann, wenn die X-Achse ganz in eine Richtung bewegt wird.

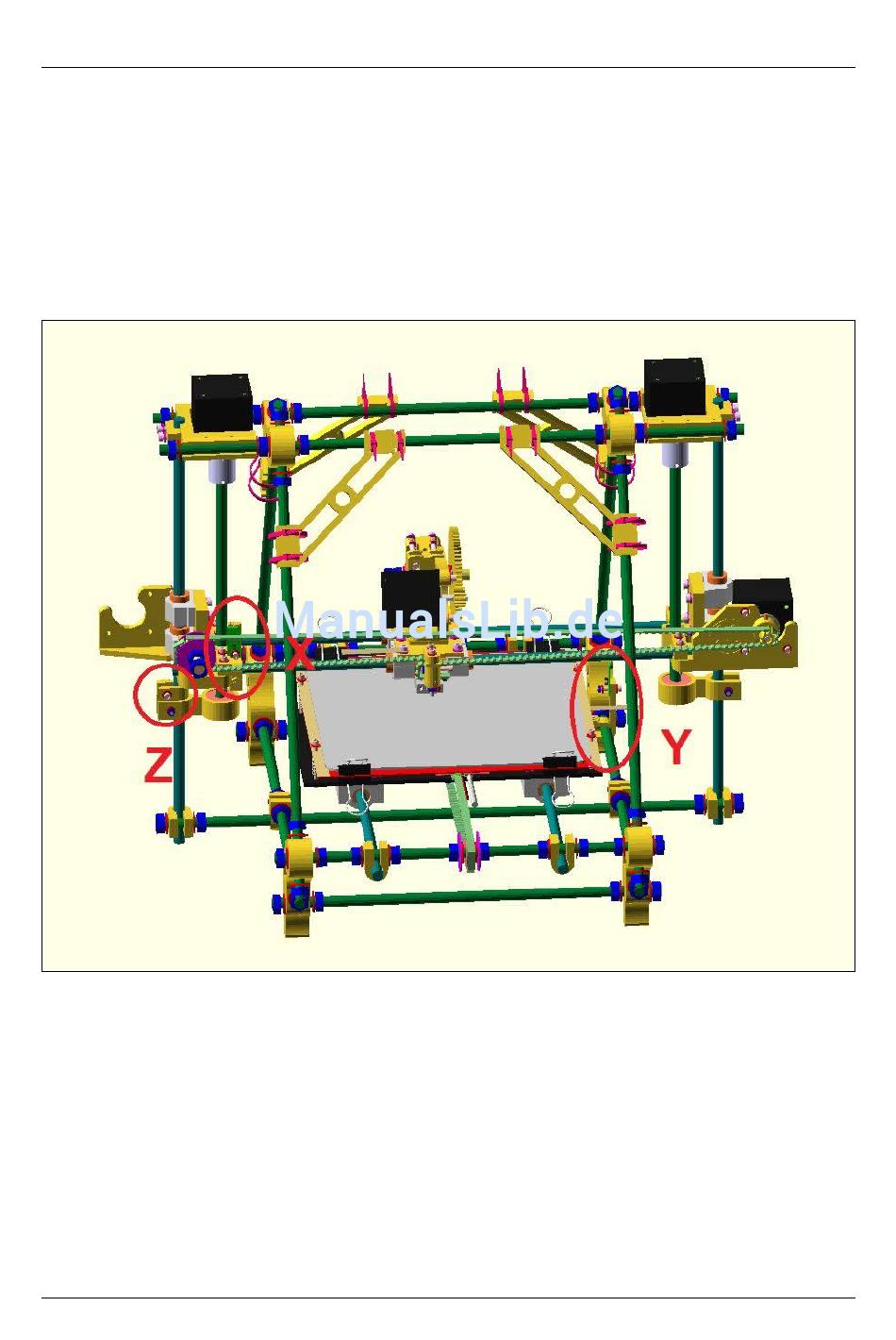

Postion der Endstops
Seite 52 / 67
