Stecker so auf die Elektronik, dass die farbige Seite zum USB-Anschluss zeigt. Achten Sie
dabei darauf, dass Sie den Endstop an der richtigen Stelle einstecken. Zwischen den
einzelnen Endstop Steckern ist immer eine Reihe freier Pins.

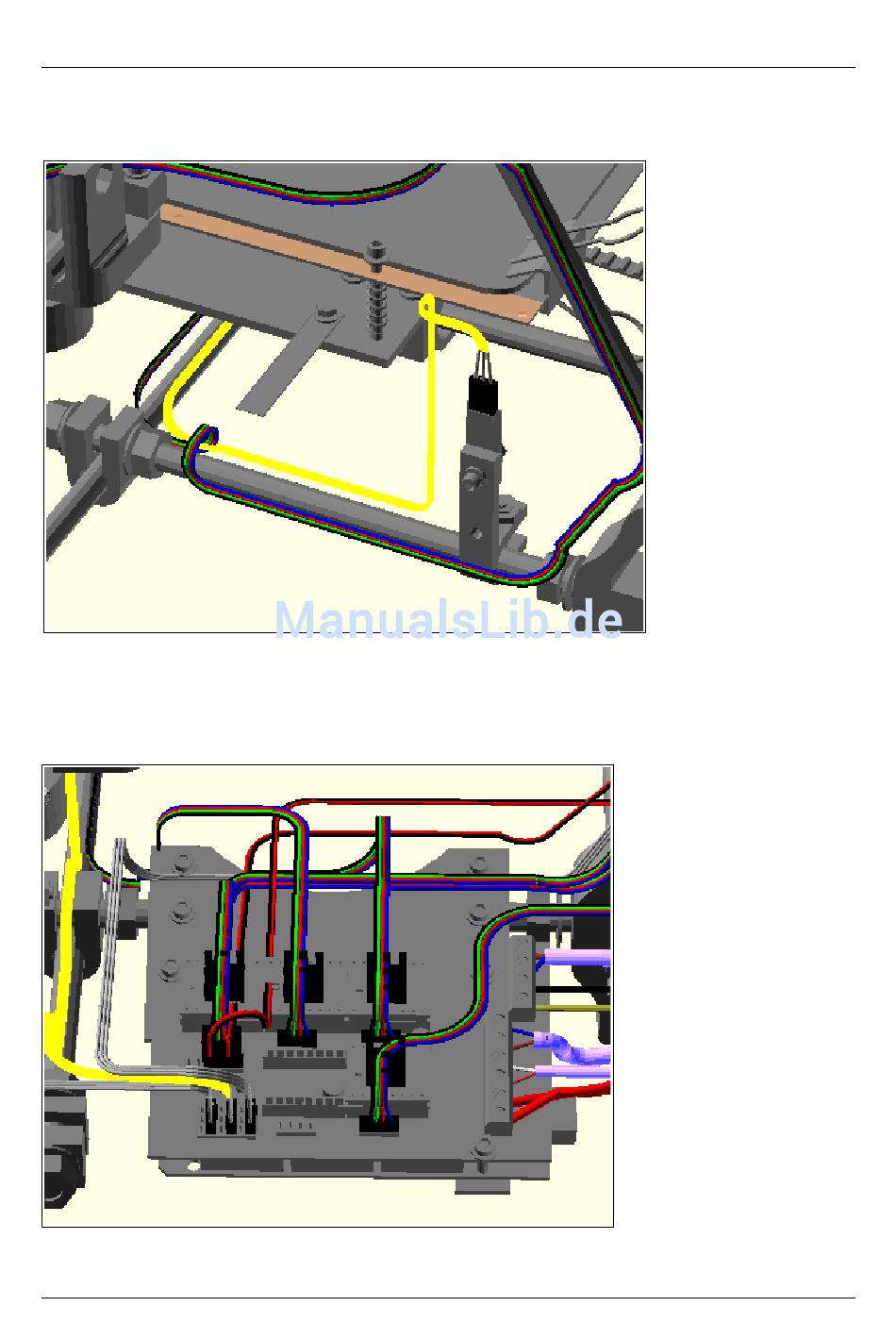

Anschluss des Y Endstops
Für den letzten Endstop nehmen Sie wiederum ein 3poliges Kabel und führen Sie dann das
Kabel vom Endstop an der Seite des Druckers entlang bis Sie zur mittleren Stange kommen.
Dort führen Sie das Kabel unter dem Drucker hindurch, entlang der mittleren Stange und zur
Elektronik hin.
Anschluss des Y Endstops an der Elektronik
