Schritt 1 - 2PrintBeta Beta Prusa 3D Drucker Montageanleitung

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

Schritt 1.8

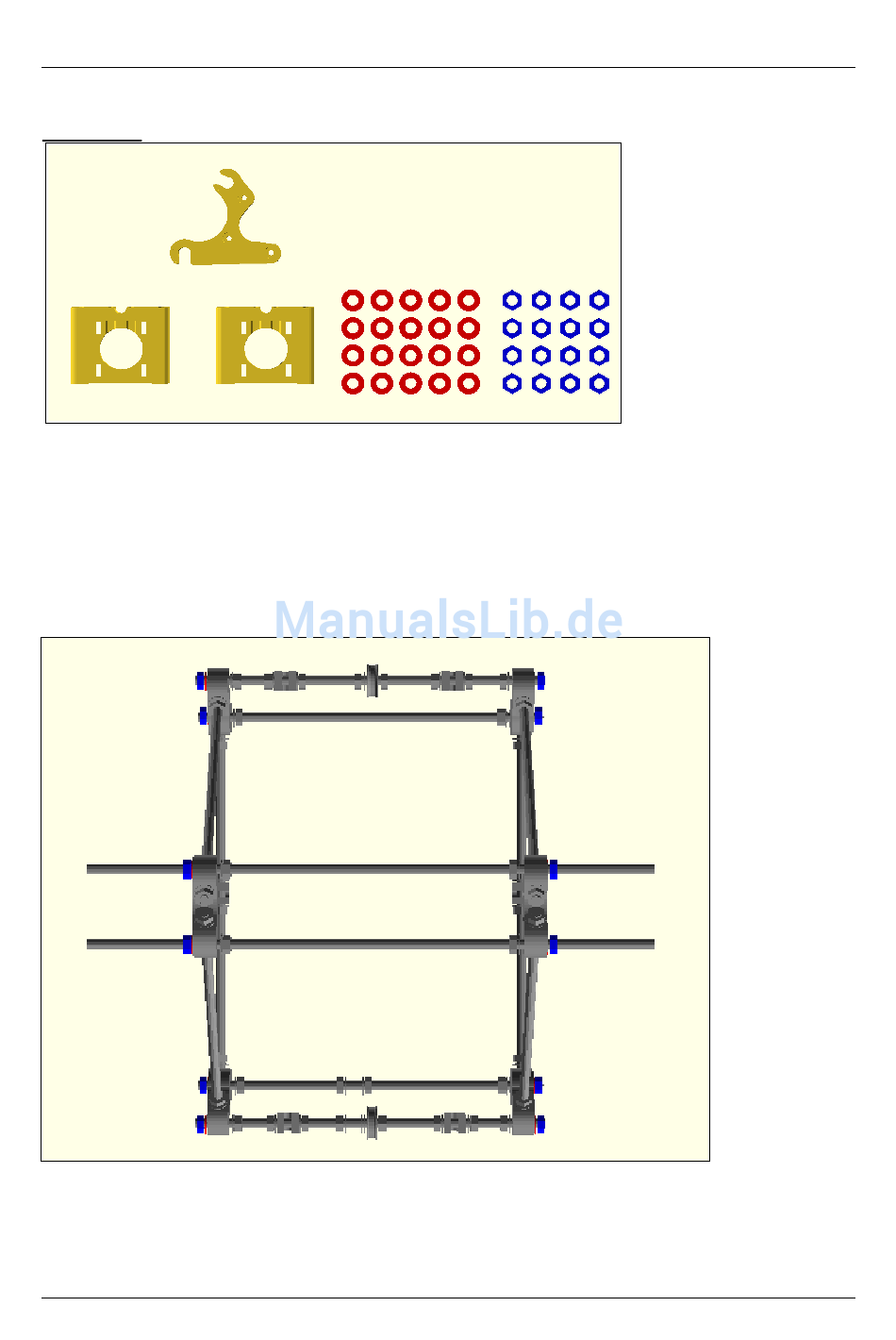

Benötigte Teile für Schritt 1.8
Folgende Teile werden benötigt:
1x Y-Motorhalter
2x Z-Motorhalterung
20x Unterlegscheibe M8
16x Mutter M8
sowie die alle bisher montierten Teile
Montage Schritt 1.8
Stecken Sie die beiden Dreiecke von außen auf die vorbereiteten Gewindestangen und
fixieren Sie sie mit jeweils einer Unterlegscheibe und einer Mutter. Die längeren
Gewindestangen (440 mm) stecken in den Rahmenverbindern ohne Fuß, die Kürzeren
(294 mm) in den Rahmenverbindern mit Fuß, wie im Bild oben gezeigt.
Seite 14 / 67
