2PrintBeta Beta Prusa 3D Drucker Montageanleitung Seite 57

Original Montageanleitung Beta Prusa Standard & Deluxe 01.07.14

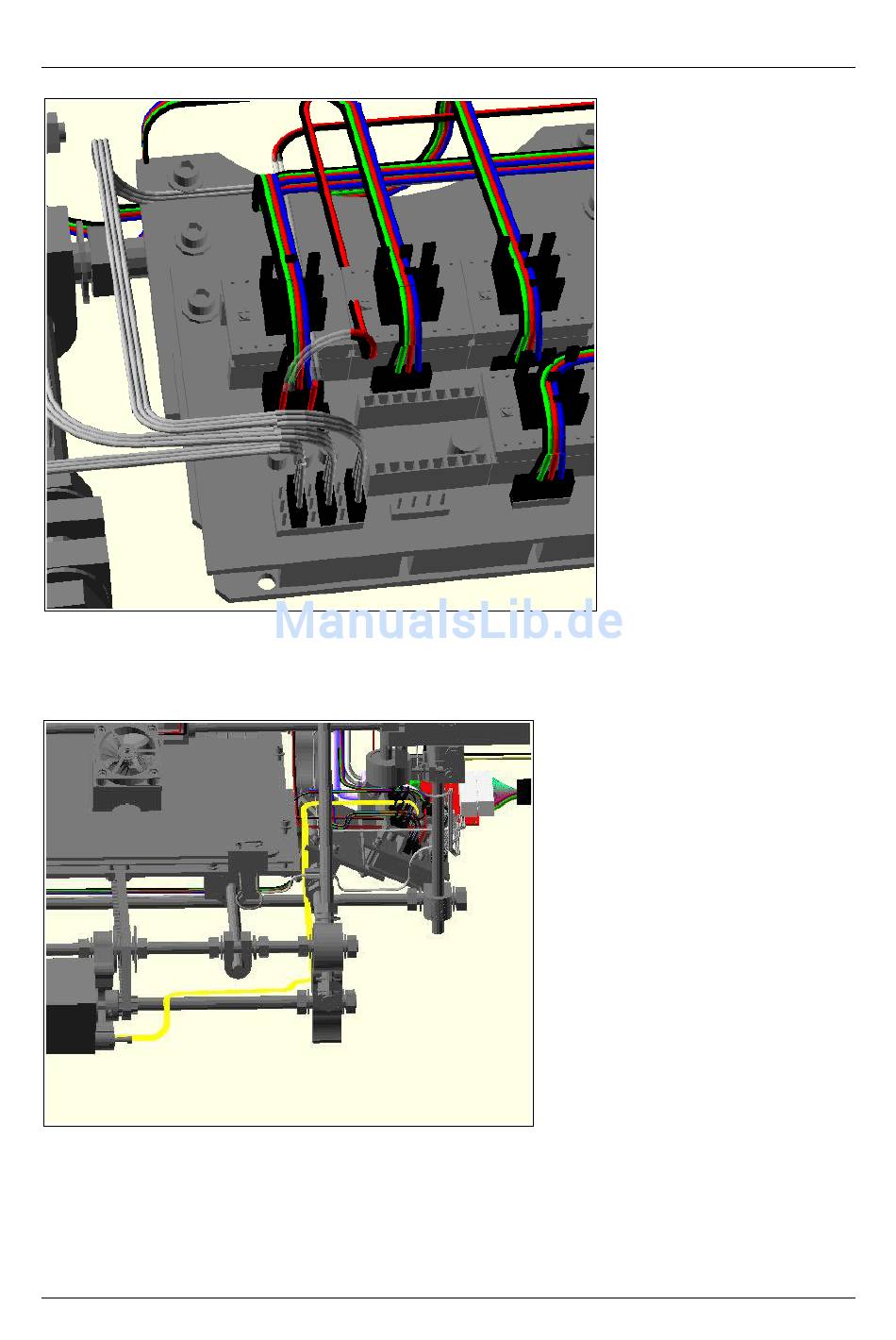

Anschluss der Z Motoren an der Elektronik
Platzieren Sie dabei die Elektronik links unten neben dem 3D Drucker wie im ersten Bild
gezeigt.
Anschluss des Y Motors
Als Nächstes führen Sie das Kabel des Y-Achsen Motors entlang der Stangen bis zur
Elektronik, wie im obigen Bild mit dem hervorgehobenen Kabel gezeigt.
Seite 57 / 67
