5.8.3 Verdrahtungspläne

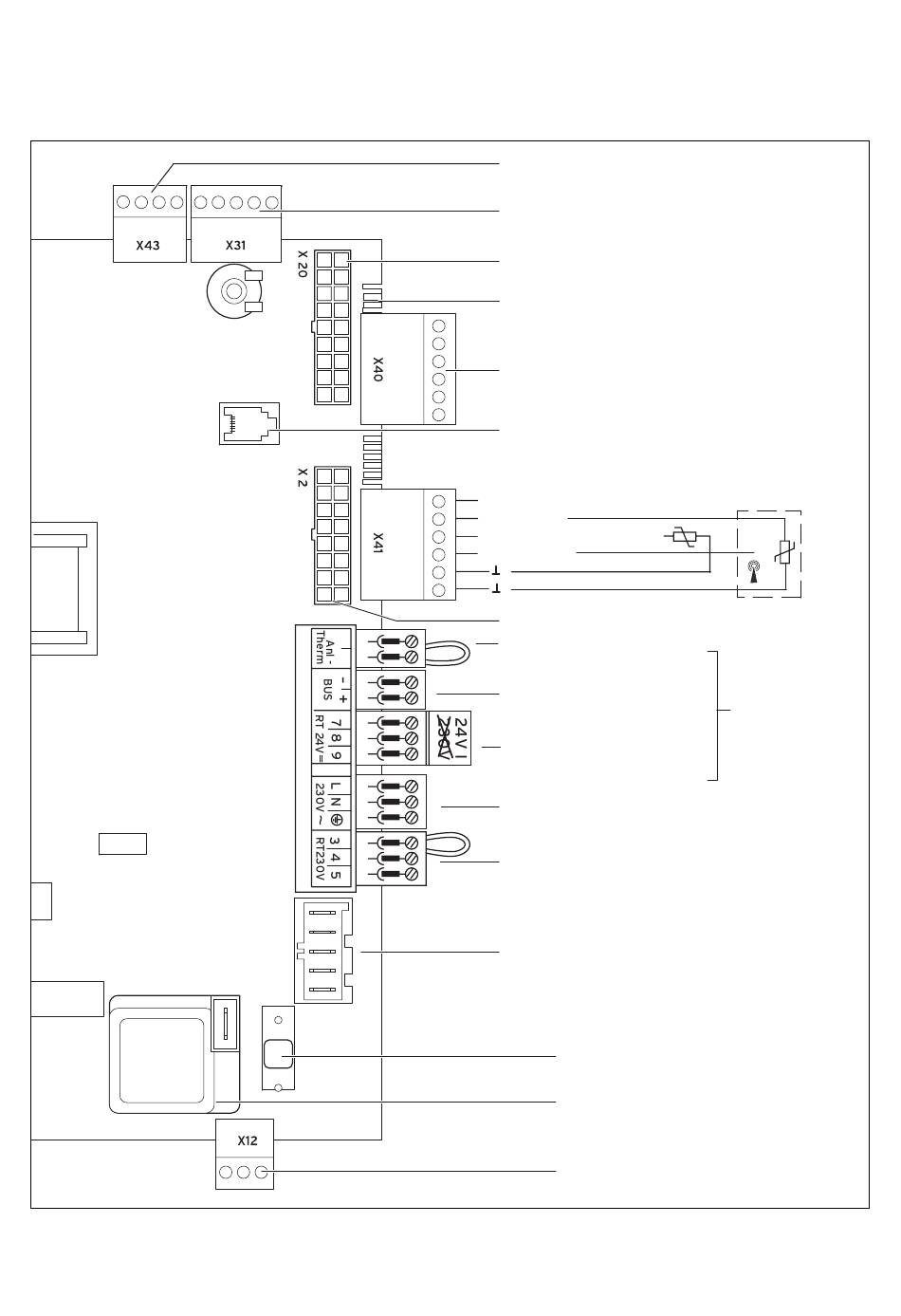

Abb. 5.10 Anschlussplan ecoTEC
Installations- und Wartungsanleitung ecoTEC plus 0020096099_01
Anschluss Fremdstromanode
Anschluss eBUS Zubehör/actoSTOR
Kabelbaum Thermo-Kompaktmodul
PWM-Signal Pumpe
Anschluss Zubehör/Kondensatpumpe
Diagnosis über eBUS,
vrnetDIALOG
Außenfühler
ext. Vor- od. Rücklauffühler
DCF-77 Signal
Kabelbaum Hydraulik
Maximalthermostat für Fußboden-
heizung, 20 V; (bei Anschluss
Brücke entfernen)
Anschluss für externen
eBUS Regler
Raumthermostat 24 V:
Anschluss 7, 8 und 9
keine bidirektionale
Schnittstelle (nur analog)
Netzanschluss: 230 V/50 Hz
Raumthermostat 230 V/50 Hz
(bei Anschluss Brücke entfernen)
Heizungspumpe 230V
Sicherung 2 A träge
Zünder
Anschluss: 230 V
Versorgung für Zubehörmodul/actoSTOR
Installation 5
Achtung:
Keine Netzspannung
anschließen!
Zerstörungsgefahr
der Elektronik!
