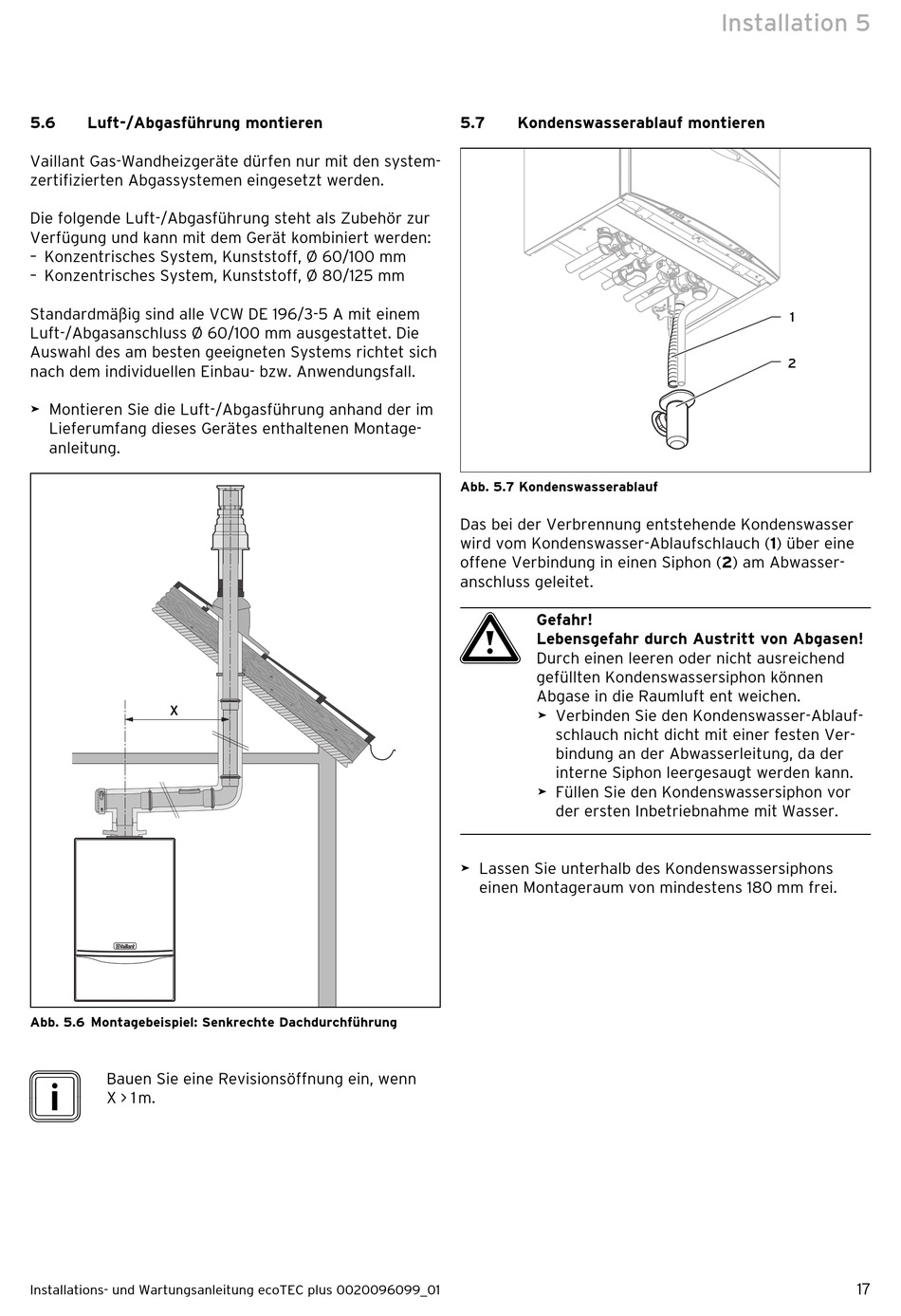

5.6 Luft-/Abgasführung montieren
Vaillant Gas-Wandheizgeräte dürfen nur mit den system-
zertifizierten Abgassystemen eingesetzt werden.
Die folgende Luft-/Abgasführung steht als Zubehör zur
Verfügung und kann mit dem Gerät kombiniert werden:
– Konzentrisches System, Kunststoff, Ø 60/100 mm
– Konzentrisches System, Kunststoff, Ø 80/125 mm
Standardmäßig sind alle VCW DE 196/3-5 A mit einem
Luft-/Abgasanschluss Ø 60/100 mm ausgestattet. Die
Auswahl des am besten geeigneten Systems richtet sich
nach dem individuellen Einbau- bzw. Anwendungsfall.
>
Montieren Sie die Luft-/Abgasführung anhand der im
Lieferumfang dieses Gerätes enthaltenen Montage-
anleitung.
X
Abb. 5.6 Montagebeispiel: Senkrechte Dachdurchführung
i
Bauen Sie eine Revisionsöffnung ein, wenn
X > 1 m.
Installations- und Wartungsanleitung ecoTEC plus 0020096099_01
5.7 Kondenswasserablauf montieren
Abb. 5.7 Kondenswasserablauf
Das bei der Verbrennung entstehende Kondenswasser
wird vom Kondenswasser-Ablaufschlauch (1) über eine
offene Verbindung in einen Siphon (2) am Abwasser-
anschluss geleitet.
a
Gefahr!
Lebensgefahr durch Austritt von Abgasen!
Durch einen leeren oder nicht ausreichend
gefüllten Kondenswassersiphon können
Abgase in die Raumluft ent weichen.
>
Verbinden Sie den Kondenswasser-Ablauf-
schlauch nicht dicht mit einer festen Ver-
bindung an der Abwasserleitung, da der
interne Siphon leergesaugt werden kann.
>
Füllen Sie den Kondenswassersiphon vor
der ersten Inbetriebnahme mit Wasser.
>
Lassen Sie unterhalb des Kondenswassersiphons
einen Montageraum von mindestens 180 mm frei.
Installation 5
1
2
