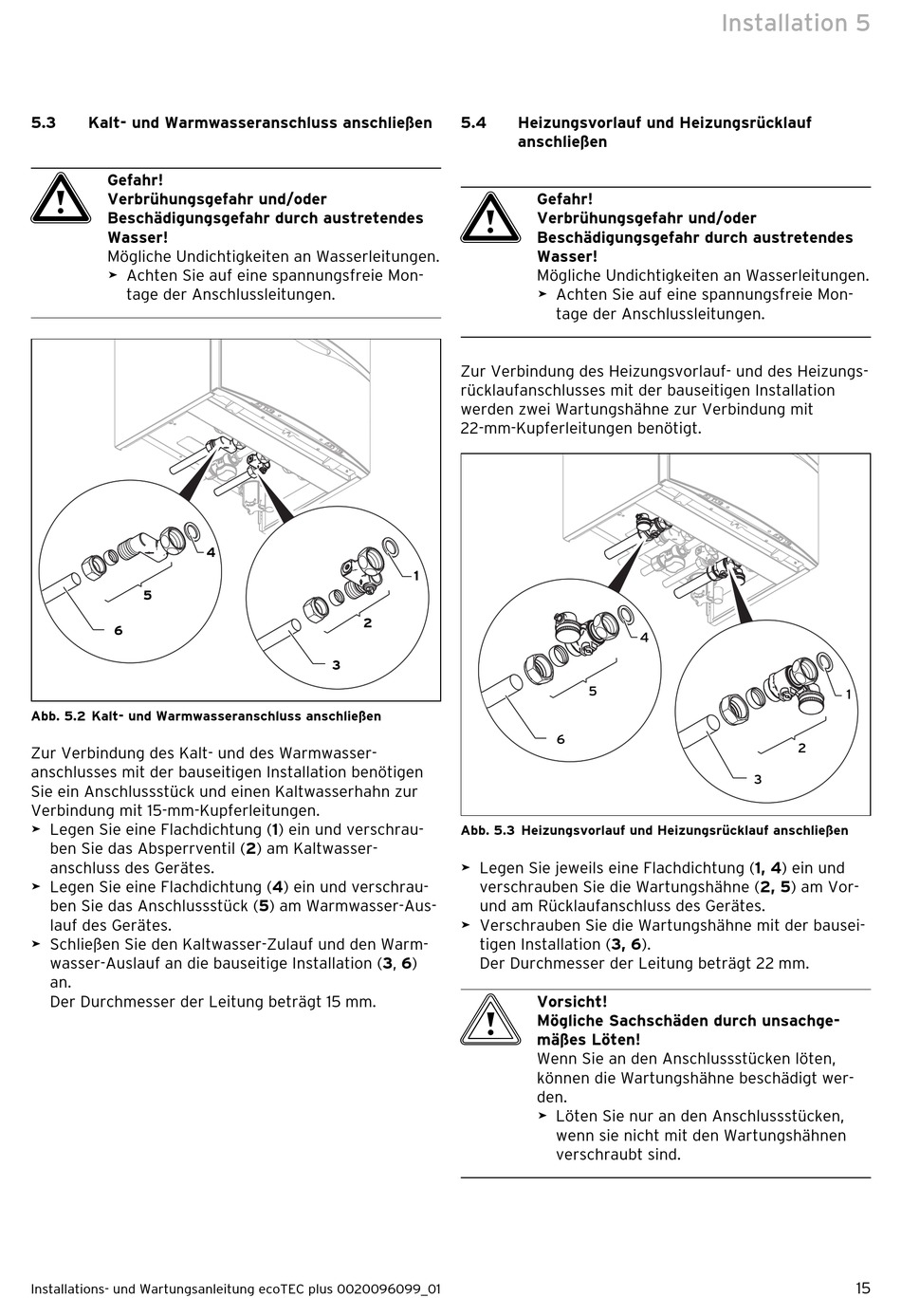

5.3 Kalt- und Warmwasseranschluss anschließen
a
Gefahr!
Verbrühungsgefahr und/oder
Beschädigungs gefahr durch austretendes
Wasser!
Mögliche Undichtigkeiten an Wasserleitungen.
>
Achten Sie auf eine spannungsfreie Mon-
tage der Anschlussleitungen.
5
6
Abb. 5.2 Kalt- und Warmwasseranschluss anschließen
Zur Verbindung des Kalt- und des Warmwasser-
anschlusses mit der bauseitigen Installation benötigen
Sie ein Anschlussstück und einen Kaltwasserhahn zur
Verbindung mit 15-mm-Kupferleitungen.
>
Legen Sie eine Flachdichtung (1) ein und verschrau-
ben Sie das Absperrventil (2) am Kaltwasser-
anschluss des Gerätes.
>
Legen Sie eine Flachdichtung (4) ein und verschrau-
ben Sie das Anschlussstück (5) am Warmwasser-Aus-
lauf des Gerätes.
>
Schließen Sie den Kaltwasser-Zulauf und den Warm-
wasser-Auslauf an die bauseitige Installation (3, 6)
an.
Der Durchmesser der Leitung beträgt 15 mm.
Installations- und Wartungsanleitung ecoTEC plus 0020096099_01
4
2
3
5.4 Heizungsvorlauf und Heizungsrücklauf
anschließen
a
Gefahr!
Verbrühungsgefahr und/oder
Beschädigungs gefahr durch austretendes
Wasser!
Mögliche Undichtigkeiten an Wasserleitungen.
>
Achten Sie auf eine spannungsfreie Mon-
tage der Anschlussleitungen.
Zur Verbindung des Heizungsvorlauf- und des Heizungs-
rücklauf anschlusses mit der bauseitigen Installation
werden zwei Wartungshähne zur Verbindung mit
22-mm-Kupferleitungen benötigt.
1
6
Abb. 5.3 Heizungsvorlauf und Heizungsrücklauf anschließen
>
Legen Sie jeweils eine Flachdichtung (1, 4) ein und
verschrauben Sie die Wartungshähne (2, 5) am Vor-
und am Rücklauf anschluss des Gerätes.
>
Verschrauben Sie die Wartungshähne mit der bausei-
tigen Installation (3, 6).
Der Durchmesser der Leitung beträgt 22 mm.
b
Vorsicht!
Mögliche Sachschäden durch unsachge-
mäßes Löten!
Wenn Sie an den Anschlussstücken löten,
können die Wartungshähne beschädigt wer-
den.
>
Löten Sie nur an den Anschlussstücken,
wenn sie nicht mit den Wartungs hähnen
verschraubt sind.
Installation 5
4
5
3
1
2
