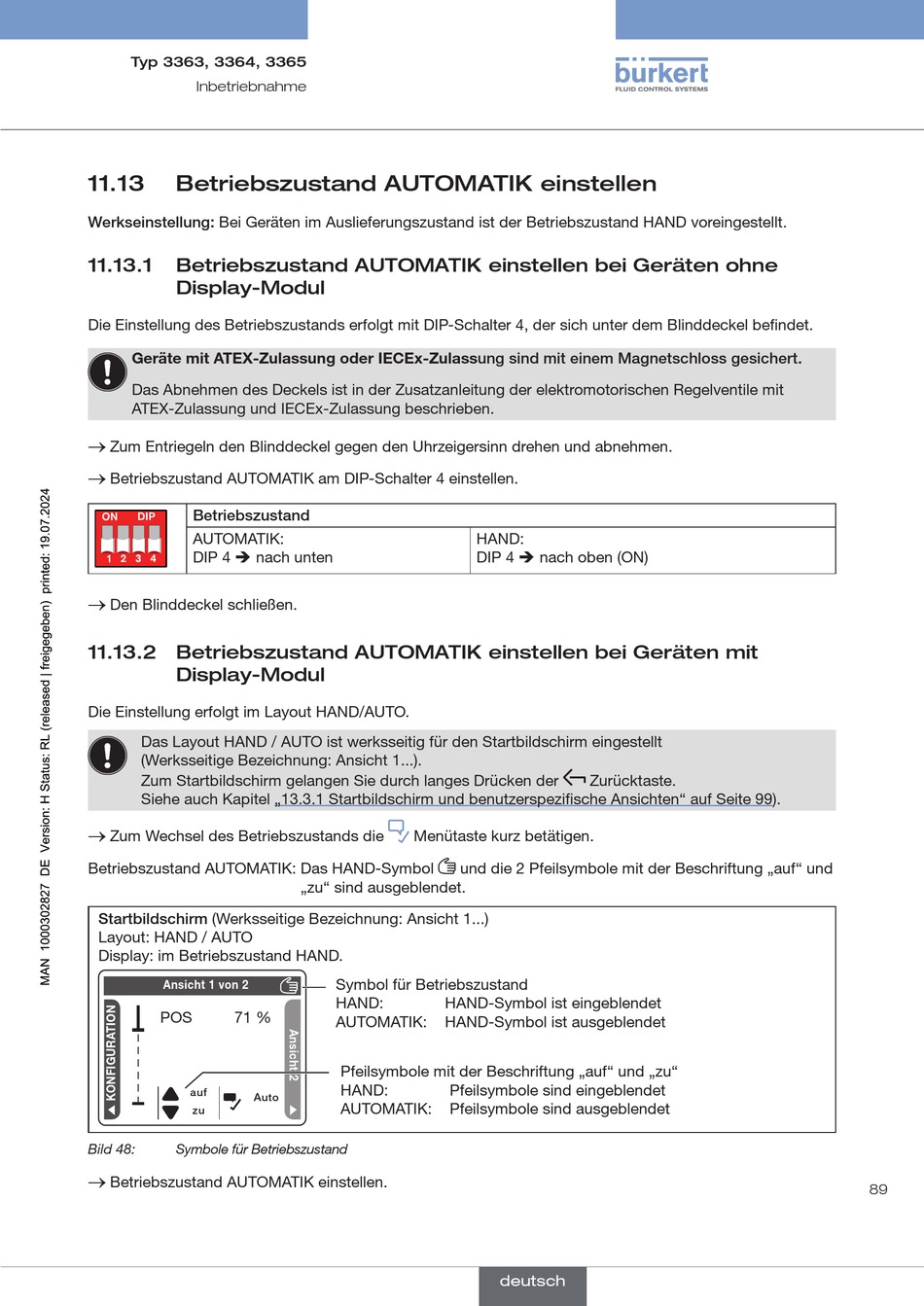

Typ 3363, 3364, 3365
Inbetriebnahme
11.13 Betriebszustand AUTOMATIK einstellen
Werkseinstellung: Bei Geräten im Auslieferungszustand ist der Betriebszustand HAND voreingestellt.
11.13.1 Betriebszustand AUTOMATIK einstellen bei Geräten ohne
Display-Modul
Die Einstellung des Betriebszustands erfolgt mit DIP-Schalter 4, der sich unter dem Blinddeckel befindet.
Geräte mit ATEX-Zulassung oder IECEx-Zulassung sind mit einem Magnetschloss gesichert.
Das Abnehmen des Deckels ist in der Zusatzanleitung der elektromotorischen Regelventile mit
ATEX-Zulassung und IECEx-Zulassung beschrieben.
→
Zum Entriegeln den Blinddeckel gegen den Uhrzeigersinn drehen und abnehmen.
→
Betriebszustand AUTOMATIK am DIP-Schalter 4 einstellen.
Betriebszustand
AUTOMATIK:
DIP 4  nach unten
→
Den Blinddeckel schließen.
11.13.2 Betriebszustand AUTOMATIK einstellen bei Geräten mit
Display-Modul
Die Einstellung erfolgt im Layout HAND/AUTO.
Das Layout HAND / AUTO ist werksseitig für den Startbildschirm eingestellt
(Werksseitige Bezeichnung: Ansicht 1...).
Zum Startbildschirm gelangen Sie durch langes Drücken der
Siehe auch Kapitel „13.3.1 Startbildschirm und benutzerspezifische Ansichten" auf Seite 99).
→
Zum Wechsel des Betriebszustands die
Betriebszustand AUTOMATIK: Das HAND-Symbol
Startbildschirm (Werksseitige Bezeichnung: Ansicht 1...)
Layout: HAND / AUTO
Display: im Betriebszustand HAND.
Ansicht 1 von 2
POS 71 %
auf
Auto
zu
Bild 48: Symbole für Betriebszustand
→
Betriebszustand AUTOMATIK einstellen.
Menütaste kurz betätigen.
und die 2 Pfeilsymbole mit der Beschriftung „auf" und
„zu" sind ausgeblendet.
Symbol für Betriebszustand
HAND: HAND-Symbol ist eingeblendet
AUTOMATIK: HAND-Symbol ist ausgeblendet
Pfeilsymbole mit der Beschriftung „auf" und „zu"
HAND: Pfeilsymbole sind eingeblendet
AUTOMATIK: Pfeilsymbole sind ausgeblendet
HAND:
DIP 4  nach oben (ON)
Zurücktaste.
deutsch
89
