Befestigung der Membran durch einschrauben:
→
Falls im Druckstück kein Einlegeteil liegt, das Einlegeteil wie im Bild dargestellt in das Druckstück
einlegen.
Druckstück
Einlegeteil

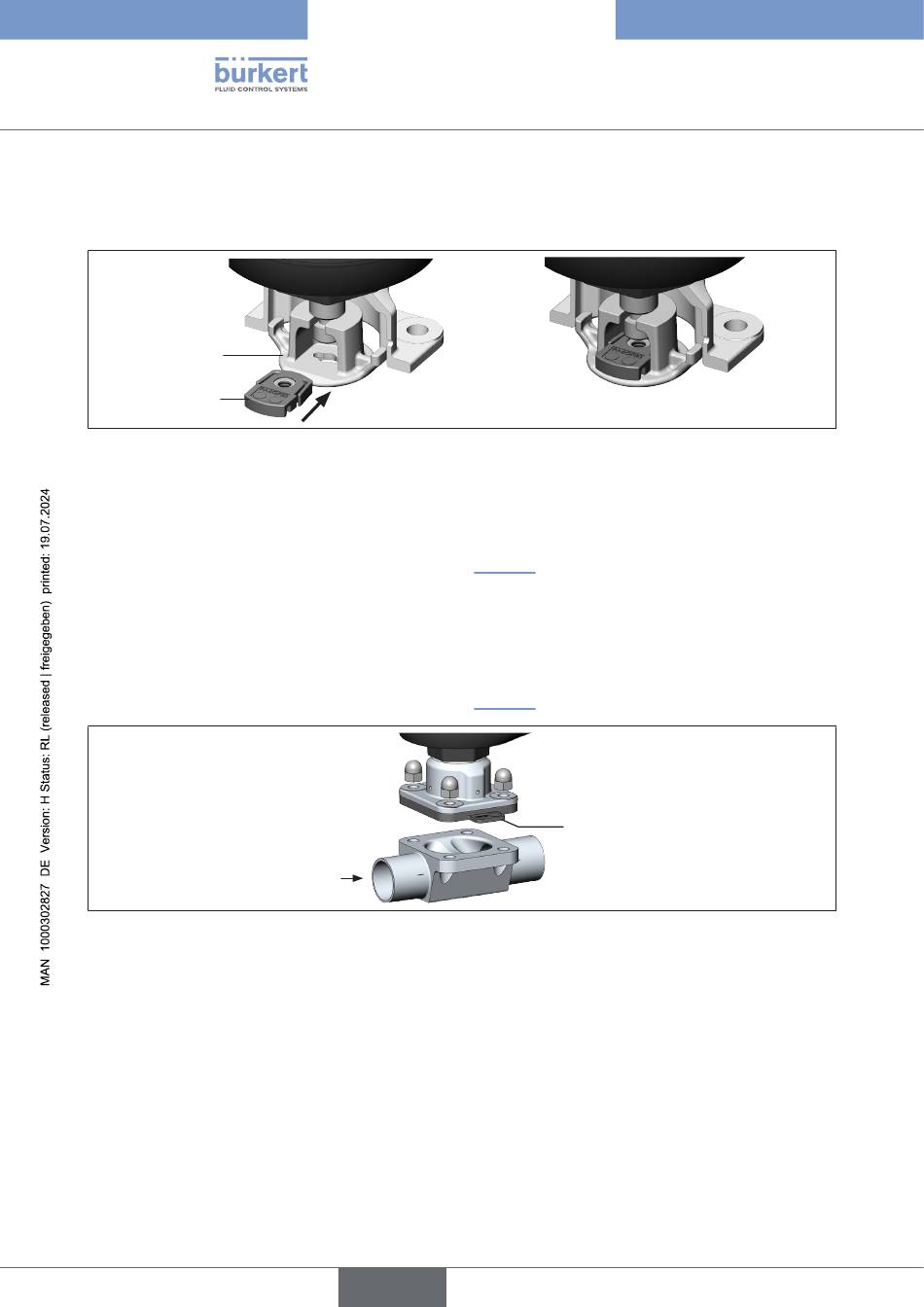

Bild 24: Einlegeteil in Druckstück einlegen
→
Membran handfest in das Druckstück schrauben.
→
Um eine halbe Umdrehung lösen.
→
Membran ausrichten. Die Kennzeichnungslasche der Membran muss im rechten Winkel zur Längsachse
der Rohrleitung aus dem Ventilgehäuse ragen (siehe „Bild 25").
Befestigung der Membran durch einknöpfen:
→
Membran in das Druckstück einknöpfen.
→
Membran ausrichten. Die Kennzeichnungslasche der Membran muss im rechten Winkel zur Längsachse
der Rohrleitung aus dem Ventilgehäuse ragen (siehe „Bild 25").
Bild 25: Membran ausrichten (Beispiel 2-Wege-Ventilgehäuse)
50
Rohrleitung
deutsch
Typ 3363, 3364, 3365
Montage
Druckstück mit eingelegtem Einlegeteil
Kennzeichnungslasche
der Membran
