Typ 3363, 3364, 3365
Display-Bedienung (Option)

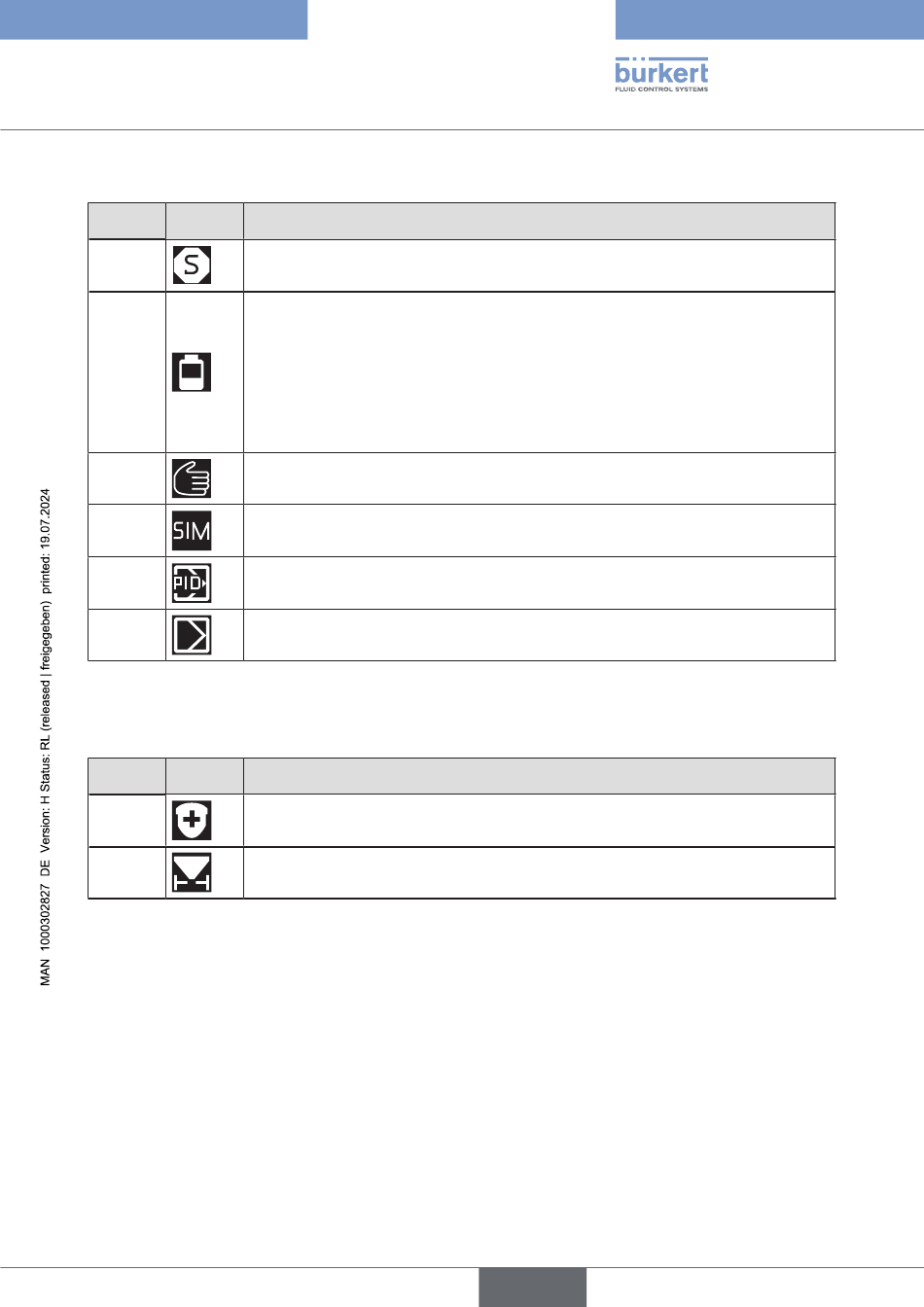

Symbole zur Anzeige der Betriebszustände
Priorität Symbol Beschreibung
1 Gerät hat den Regelbetrieb aufgrund eines schweren Fehlers gestoppt. Das Ventil
verharrt in seiner Position.
Energiespeicher aktiv:
2
Die Versorgungsspannung ist unterbrochen. Das Gerät wird über den Energie-
speicher mit Spannung versorgt.
Bei Betriebszustand AUTOMATIK fährt der Antrieb in die Sicherheitsposition (siehe
Symbol „Sicherheitsposition)
Bei Betriebszustand HAND verharrt der Antrieb in der zuletzt eingenommenen
Stellung.
3 Gerät befindet sich im Betriebszustand HAND.
Gerät befindet sich im Betriebszustand SIMULATION.
4
Das Signal für die Sollwertvorgabe wird simuliert.
5 Prozessregelung aktiv.
6 Stellungsregelung aktiv.
Tabelle 35: Symbole zur Anzeige der Betriebszustände
Symbole zur Anzeige der spezifischen Ventilpositionen
Priorität Symbol Beschreibung
1 Ventil befindet sich in der Sicherheitsposition.
2 Ventil befindet sich in der Dichtschließposition.
Tabelle 36: Symbole zur Anzeige der spezifischen Ventilpositionen
