21.2.4 Membran tauschen
→
Alte Membran ausknöpfen oder ausschrauben (siehe „Tabelle 39: Befestigungsarten für Membranen").
Bei Membran mit Bajonettverschluss: → Membran durch Drehen um 90° lösen und entnehmen.
Neue Membran montieren:
Abhängig von der Membrangröße gibt es für die Membran verschiedene Befestigungsarten.
Membrangröße
08
15, 20
25...100
Tabelle 39: Befestigungsarten für Membranen
Befestigung der Membran mit Bajonettverschluss:
→
Membran in das Druckstück einhängen und durch Drehen um 90° fixieren.
Befestigung der Membran durch einschrauben:
→
Falls im Druckstück kein Einlegeteil liegt, das Einlegeteil wie im Bild dargestellt in das Druckstück
einlegen.
Druckstück
Einlegeteil

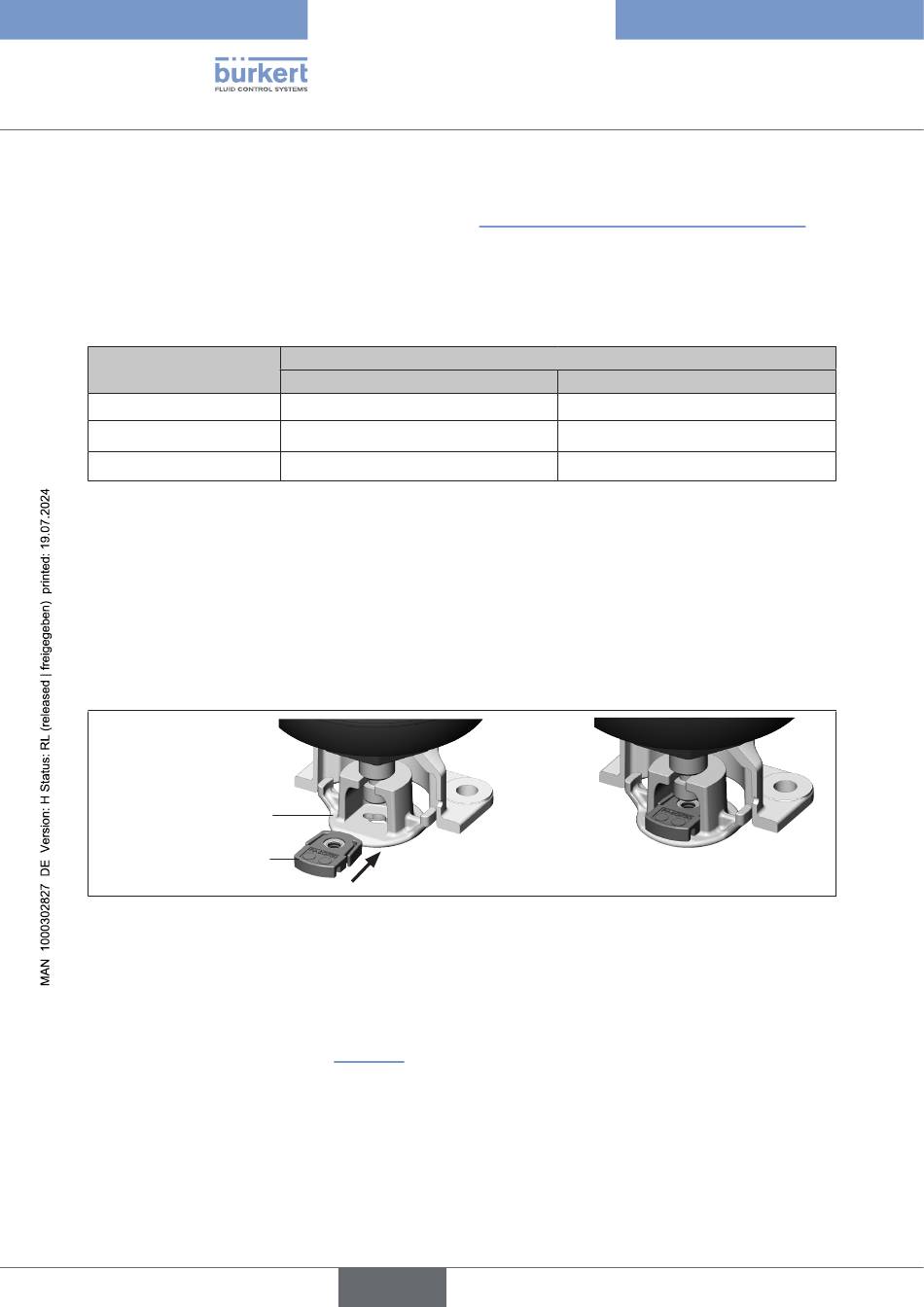

Bild 101: Einlegeteil in Druckstück einlegen
→
Membran handfest in das Druckstück schrauben.
→
Um eine halbe Umdrehung lösen.
→
Membran ausrichten.
Die Kennzeichnungslasche der Membran muss im rechten Winkel zur Längsachse der Rohrleitung aus
dem Ventilgehäuse ragen (siehe „Bild 102").
162
Befestigungsarten für Membranen
PTFE
Membran eingeknöpft
Membran mit Bajonettverschluss
Membran mit Bajonettverschluss
deutsch
Typ 3363, 3364, 3365
Wartung
EPDM / FKM / kaschierte PTFE
Membran eingeknöpft
Membran mit Bajonettverschluss
Membran eingeschraubt
Druckstück mit eingelegtem
Einlegeteil
