Montáž příslušenství Tower na stroj Allegro® 2
SEZNAM SOUČÁSTÍ
Popis
Rám Tower
Pouzdra držáků příslušenství
Tower
Dolní pružinové držáky
Posuvná tyč
Zajišťovací kolíky
Jednoduché držáky SoftTouch
Stahovací tyč
Čtvercový nárazník
Pružiny
Dlouhá žlutá trap. pružina
Dlouhá fialová trap. pružina
Krátká žlutá trap. pružina
Krátká modrá trap. pružina
Zabezpečovací popruh s
karabinou
NÁŘADÍ:
Klíč
1. ODSTRAŇTE KONEC RÁMU U HLAVY
Poznámka: Pro tento proces se doporučujeme dvě osoby.
» Zvedněte konec u hlavy
(konec se sloupky) stroje
Reformer a umístěte
sedací box nebo jiný pevný
předmět pod kolejnice
rámu tak, aby byl konec u
hlavy od země. Opřete tak
zbytek stroje Reformer po
odstranění konce rámu.
Číslo součástky Počet
617-061
950-171
2
950-170
2
617-064
GEN9892
2
101-033
1 pár
701-010
206-002
3
SPR9006
2
SPR9461
2
SPR9002
2
SPR9004
2
210-023
617-060
Odstraňte tyto
dvě matice

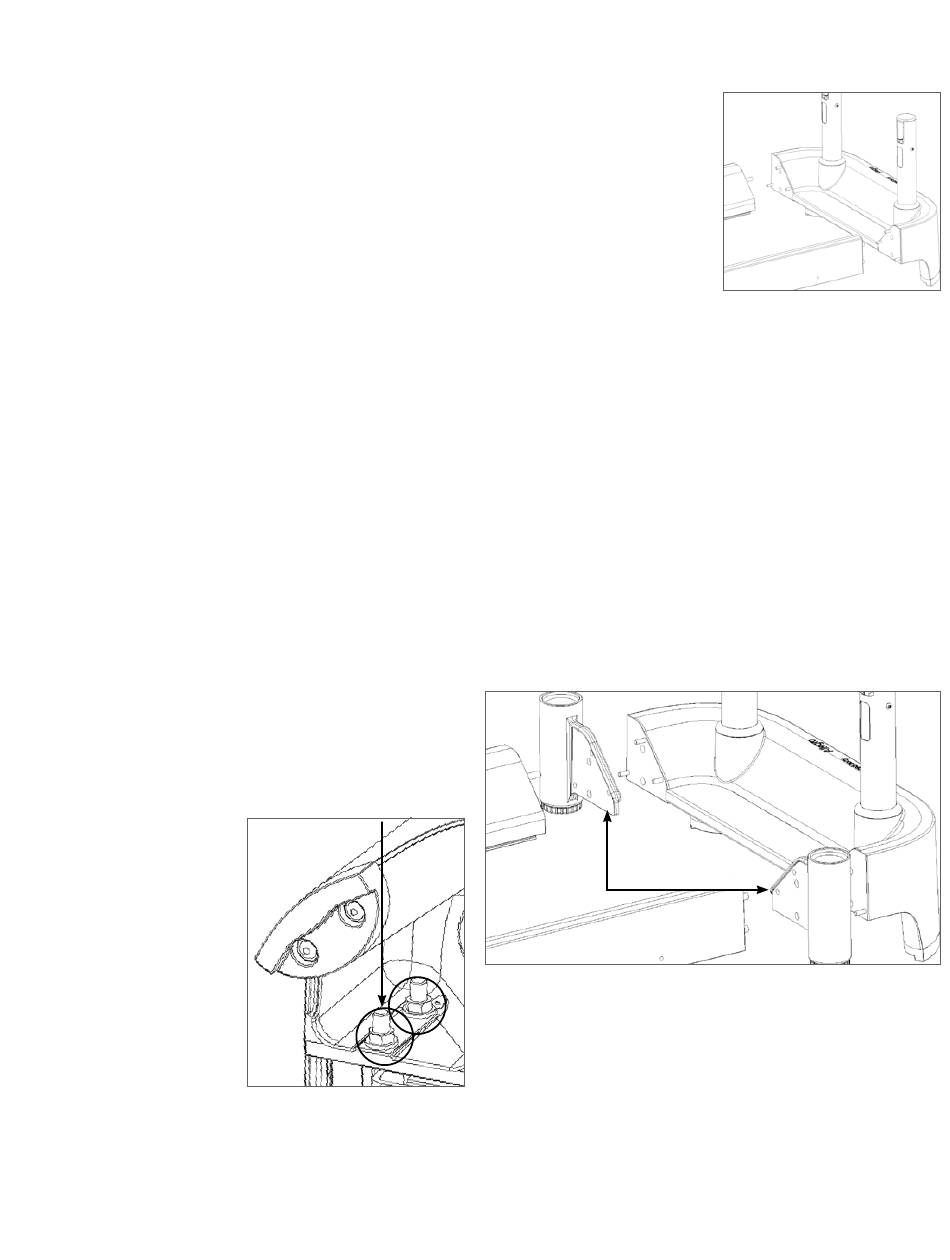

Obrázek A (zobrazeno ze spodní
strany stroje Reformer)
» Demontujte obě matice
na konci rámu pomocí
přiloženého klíče, jak je
znázorněno na obrázku A.
1
» Zopakujte na druhé straně.
» Uchopte sloupek a odlitek
nohy a vytáhněte z rámu
1
konec u hlavy, jak je
znázorněno na obrázku B.
Tip: Bude třeba vynaložit
určité úsilí a kývání konce u
1
hlavy ze strany na stranu ho
může pomoci uvolnit.
» Demontujte dva černé nárazníky v blízkosti otvorů pro šrouby
na koncovém odlitku a zlikvidujte je. Pokud je váš stroj
Reformer nemá, přejděte k dalšímu kroku.
2. NAMONTOVÁNÍ OTVORŮ PRO TOWER
Vezměte držáky otvorů pro Tower (jsou připevněny k příslušenství
1
Tower pro účely přepravy) a zarovnejte je se šrouby na konci
kolejnic rámu. Držák bude vložen mezi konec kolejnic rámu a
konec rámu u hlavy, který byl právě odstraněn, jak je znázorněno
na obrázku C.
1
Pouzdra držáků
Obrázek C
Obrázek B
