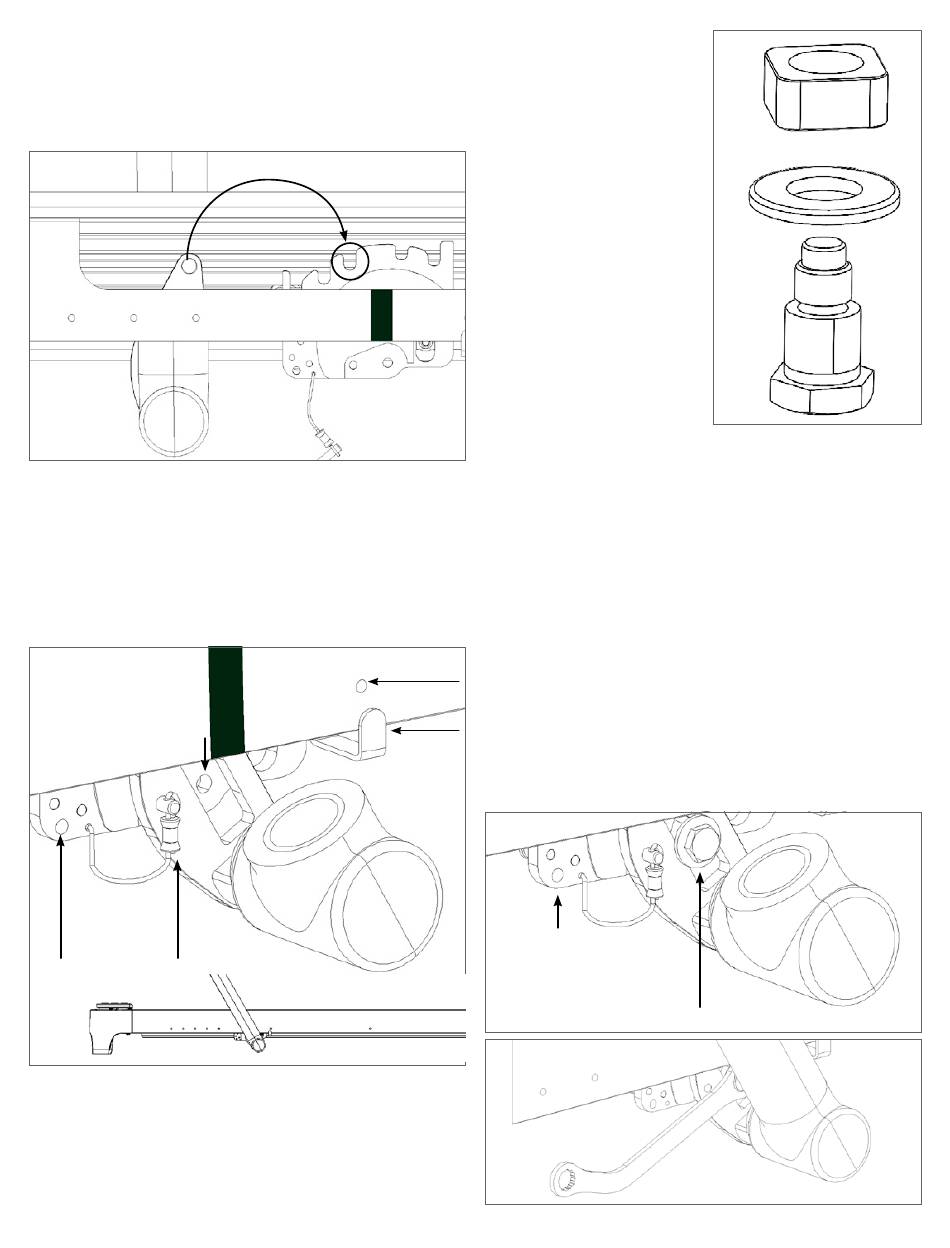

Figur G visar ett tvärsnitt från sidan av fotstången utan
Reformerns glidspår så att du kan se vad som händer inuti
ramens glidspår under detta steg. När du når markeringstejpen
ska du sänka fotstången tills den faller in i fotstångens
glidmekanism som visas i figuren (luta den inte).
Figur G
7. Om du har anslutit fotstången korrekt bör den kunna luta sig
bakåt mot fotänden av ramen i en vinkel på ca 45 grader och
du bör kunna se det gängade hålet* genom spåret. Se figur H.
Sätt in låspinnen på ena sidan av ramen i "låst" läge (se i figur
H). TIPS: Du måste höja och luta fotstången något för att rikta
in låspinnarnas hål i plattorna och glidmekanismen.
*Gängat
hål
Förvaringsplats
för Låspinne i "låst"
originallåspinne läge.
Figur H
Obs: När pinnen är i låst läge är nästa steg enklare att utföra om
Reformerns huvudände lyfts upp på ett stabilt föremål.
8. Från påsen med delar tar
9. Det är viktigt att denna
10. När du installerar brickan
Sjätte läget från fotänden
Indikatorflik
Figur J
du ut och sätter ihop en
bults, en bricka och ett
fyrkantigt skjutreglage (se
figur I).
bultsats monteras på sidan
av fotstången där ingen
låspinne är insatt.
på axelbulten, se till att
den rundade kanten på
brickan är vänd mot torget
som visas i Figur I.
Montera bultsatsen för
hand (se figur J). Du måste
rikta in det fyrkantiga
skjutreglaget på bultsatsen
med det rektangulära
spåret. Dra åt med fingret.
Du kan behöva lyfta och vicka på fotstången medan du drar
åt bultarna för hand. Du kan använda den andra handen,
axeln eller låta en vän vicka på fotstången upp och ner
medan du vrider bultarna med fingrarna.
Bulten är enkel att skruva in för hand tills den är helt
inskruvad. Bronsbrickan på bulten ska fortfarande gå att
snurra när bulten är åtdragen för hand.
ANVÄND INTE skiftnyckeln förrän bulten är helt inskruvad för
hand.
När det inte går att skruva in för hand längre använder du
den långa armen på den medföljande skiftnyckeln för att dra
åt. Dra inte åt för hårt. Bulten bör nu vara helt fastskruvad.
När bultarna är
monterade sätts
låspinnen tillbaka i
förvaringsläge.
Figur I
Bultsats i gängat hål.
