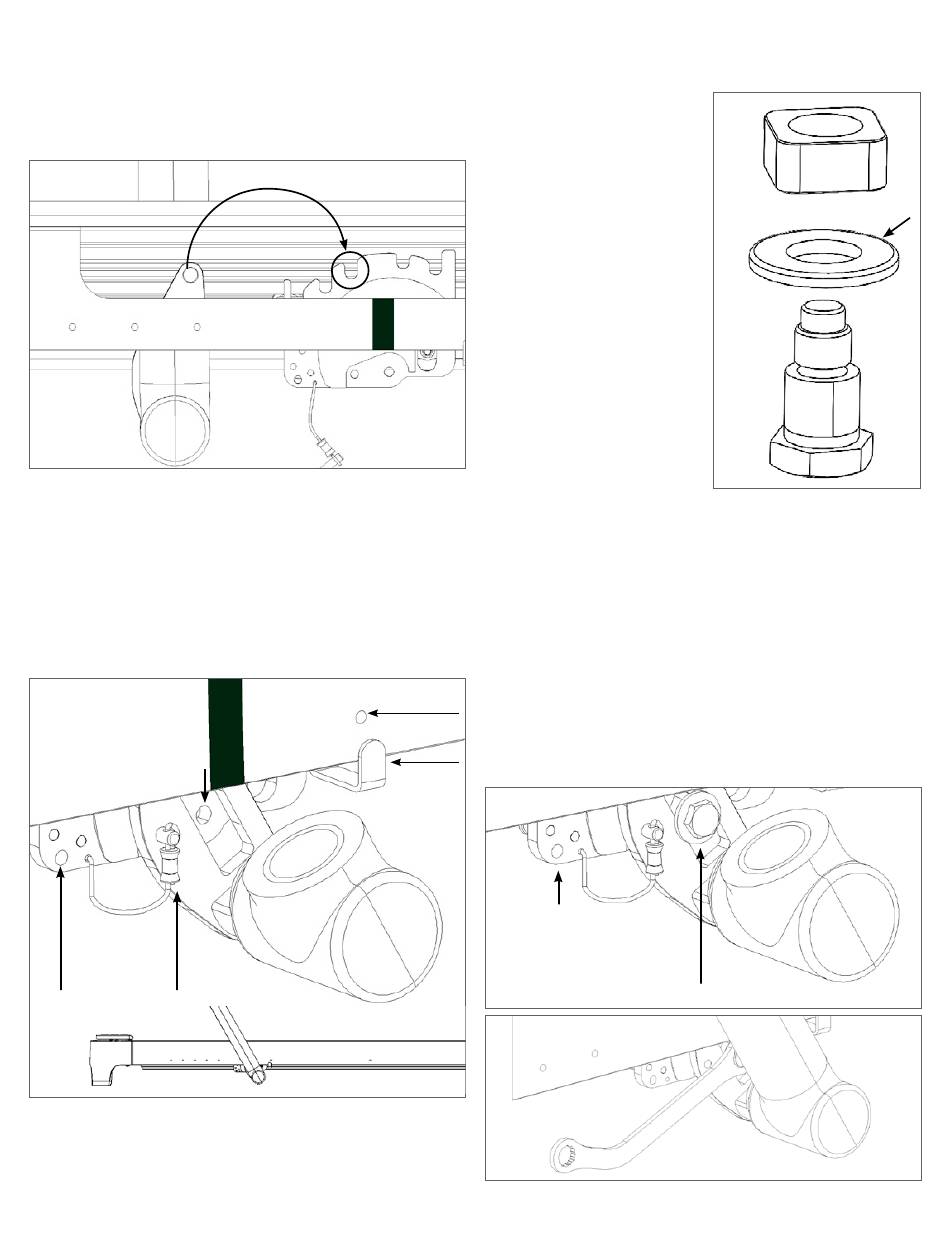

Abb. G zeigt ein Schnittbild mit entfernter Fußstange und
Reformer-Schiene, damit Sie genau sehen können, was während
dieses Schritts im Inneren der Rahmenschiene passiert. Wenn
Sie die Klebemarkierung erreicht haben, senken Sie die
Fußstange wie dargestellt in den Schiebemechanismus der
Fußstange ab (nicht anwinkeln).
Abb. G
7. Wenn die Fußstange richtig eingesetzt wurde, sollte sie sich
zum Fußende des Rahmens hin in einem Winkel von etwa
45 Grad zurücklegen lassen und Sie sollten in der Lage sein, das
Gewindeloch durch den Schlitz zu sehen.* Führen Sie den
Verriegelungsstift auf der einen Seite des Rahmens wie auf Abb.
H gezeigt in die "verriegelte Position" ein. HINWEIS: Sie müssen
die Fußstange leicht nach oben neigen, um die Stiftlöcher in
den Platten und dem Schiebemechanismus auszurichten.
*Gewindeloch
Ursprüngliche
Lagerungs-
position der
Verriegelungsstift in
Verriegelungsstifte
„verriegelter" Stellung.
Abb. H
Hinweis: Sobald der Stift in der verriegelten Position sitzt, werden
die nächsten, vom Fußende aus auszuführenden Schritte
einfacher, wenn der Reformer 5-36 cm auf ein festes Objekt
angehoben wird.
8. Setzen Sie aus dem Beutel mit den Teilen einen Bolzen, eine
Unterlegscheibe und einen viereckigen Reiter zusammen (die
korrekte Bolzenausrichtung ersehen Sie aus Abb. I).
9. Wichtig ist, dass der
Bolzenzusammenbau auf
der Seite der Fußstange
installiert wird, wo
kein Verriegelungsstift
eingesetzt ist.
10. Stellen Sie beim Installieren
der Unterlegscheibe an der
Schulterschraube sicher,
dass die abgerundete
Kante der Unterlegscheibe
zum Quadrat zeigt (siehe
Abbildung I).
6. Position vom Fußende
Anzeigereiter
Abb. J
Setzen Sie den Bolzen
von Hand ein (siehe Abb.
J). Dazu müssen Sie den
viereckigen Reiter des
Bolzenzusammenbaus mit
dem rechteckigen Schlitz
abstimmen und fingerfest anziehen. Der Bolzen sollte sich
von Hand problemlos 3-4 Mal drehen lassen.
Sollte dies nicht möglich sein, könnte er schräg aufgesetzt
sein. In diesem Fall müssen Sie ihn abschrauben und neu
aufschrauben. KEINEN Schraubenschlüssel verwenden, bis
der Bolzen von Hand 3-4 Mal gedreht wurde. Andernfalls
könnte der Bolzen beschädigt werden. Während Sie den
Bolzen mit den Fingern festziehen, könnte es hilfreich sein,
die Fußstange leicht hin und her zu bewegen, um den Bolzen
besser befestigen zu können. Verwenden Sie dann den
langen Arm des mitgelieferten Schraubenschlüssels zur
Befestigung (siehe Abb. I). Prüfen Sie, ob der Bolzen fest sitzt.
Setzen Sie nach dem
Anbringen der Bolzen
die Verriegelungsstifte
wieder in ihre
„Lagerungsposition" ein.
abgerundete Kante
Abb. I
Bolzenzusammenbau im Gewindeloch.
159
