Einbau des Towers in den Allegro® 2
TEILELISTE
Beschreibung
Tower-Rahmen
Tower-Halterungen (1 Paar)
Untere Federhalterungen (1 Paar)
Push-Through-Stange
T-Stifte
SoftTouch Einzelschlaufen
Roll-Down-Stange
Viereckiger Dämpfer
Federn:
Lange, gelbe Trapeze-Feder
Lange, violette Trapeze-Feder
Kurze, gelbe Trapeze-Feder
Kurze, blaue Trapeze-Feder
WERKZEUGE
Schraubenschlüssel
1. KOPFENDE VOM
RAHMEN ENTFERNEN
HInweis: Für diesen
Vorgang sind zwei Personen
erforderlich.
» Heben Sie das Kopfende
(das Ende mit den
Ständern) des Reformer
an und schieben Sie einen
Sitzkasten oder anderen
festen Gegenstand unter
die Rahmenschienen,
so dass das Kopfende
nicht den Boden berührt.
Dadurch wird der Rest
des Reformer abgestützt,
wenn das Rahmenende
entfernt wird.
» Entfernen Sie die zwei
Muttern am Kopfende
der Rahmenschienen
mit dem beiliegenden
Schraubenschlüssel
(siehe Abb. A).
Teilenummer
Stk.
18362
1
12844
2
12843
2
11855
1
14021
2
10045
1 Paar
12228
1
18553
3
14279
14306
14272
14275
11851
1
Diese zwei
Muttern entfernen

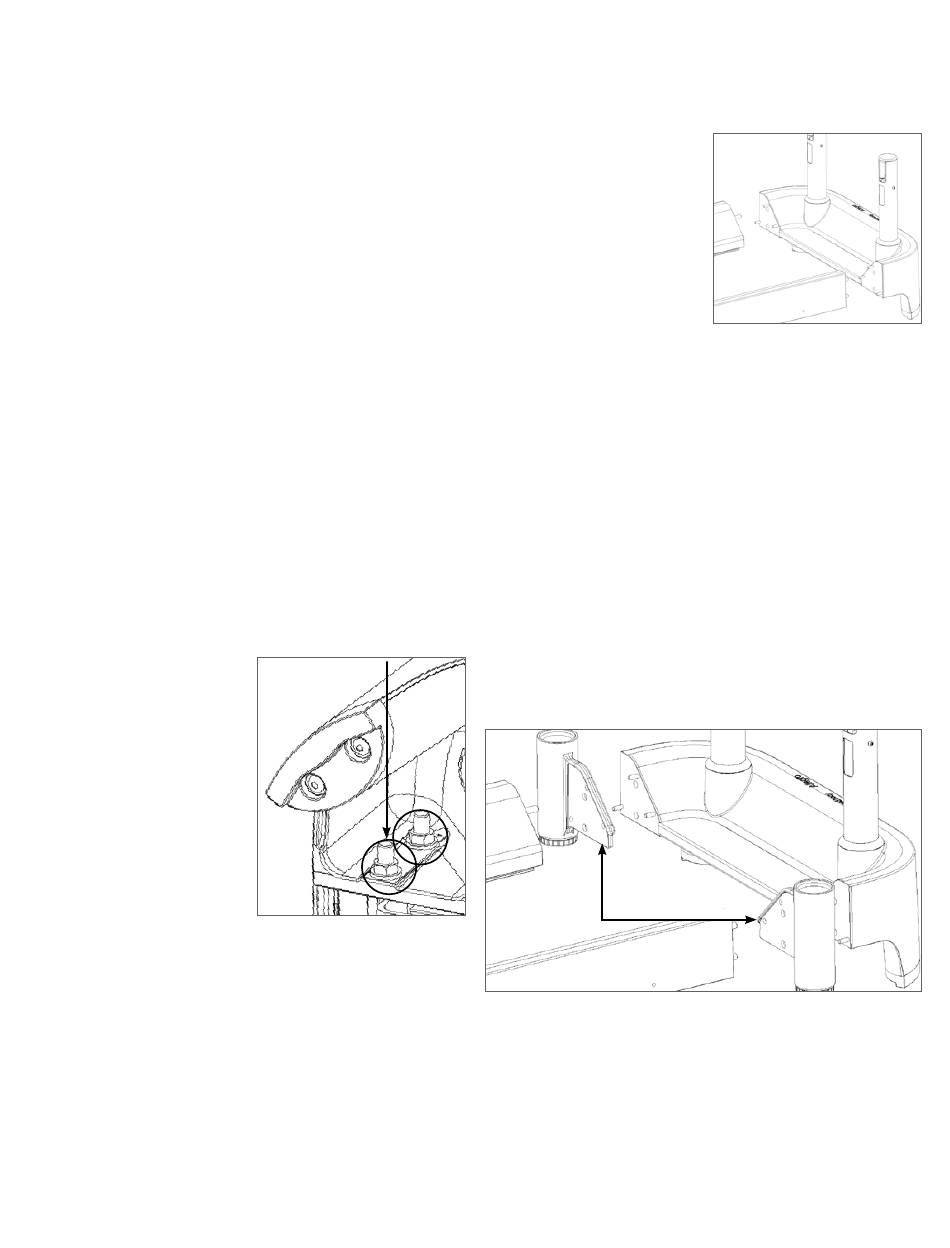

Abb. A (von der Unterseite des
Reformer gesehen)
» Auf der anderen Seite
wiederholen.
» Nehmen Sie einen Ständer
und ein Beinendstück in die
Hände und ziehen Sie das
Kopfende aus dem Rahmen
(siehe Abb. B). TIPP: Dies
wird etwas Kraft erfordern,
aber durch seitliches
Hin- und Herbewegen des
Kopfendes sollte es sich
lockern.
» Entfernen und entsorgen
Sie die beiden schwarzen
Dämpfer neben den
2
Bolzenlöchern am Endstück.
Wenn Ihr Reformer keine
2
Dämpfer aufweist, mit dem
2
nächsten Schritt fortfahren.
2
2. TOWER-HALTERUNGEN EINBAUEN
Nehmen Sie die Tower-Halterungen (sie befinden sich zum
Versand am Tower) und richten Sie diese mit den Bolzen am
Ende der Rahmenschienen aus. Die Halterung wird zwischen dem
Ende der Rahmenschienen und dem soeben entfernten
Kopfende des Rahmens platziert (siehe Abb. C).
Halterungen
Abb. C
Abb. B
