16
Strategiedaten

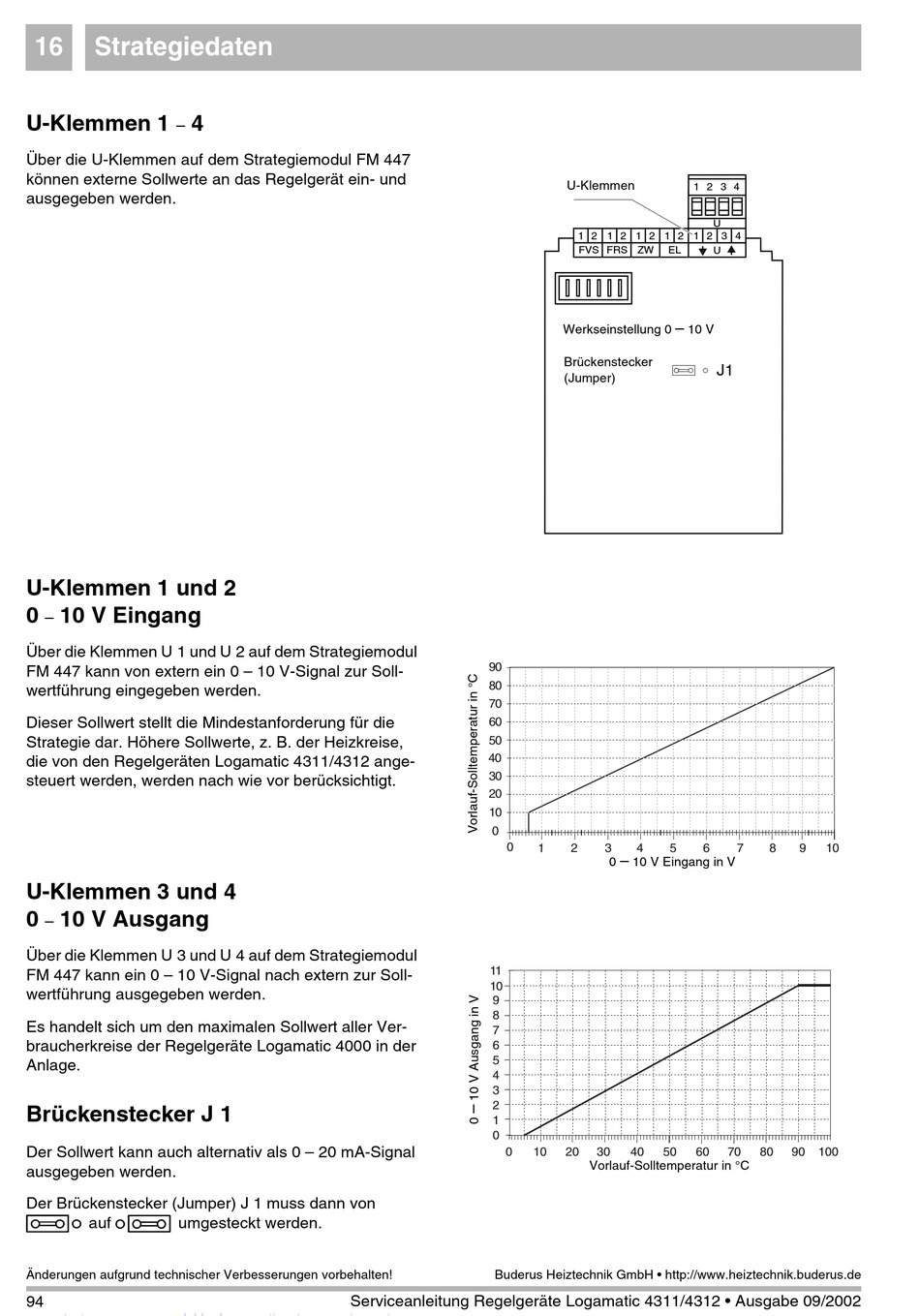

U-Klemmen 1
4
Über die U-Klemmen auf dem Strategiemodul FM 447
können externe Sollwerte an das Regelgerät ein- und
ausgegeben werden.
U-Klemmen 1 und 2
0
10 V Eingang
Über die Klemmen U 1 und U 2 auf dem Strategiemodul
FM 447 kann von extern ein 0 – 10 V-Signal zur Soll-
wertführung eingegeben werden.
Dieser Sollwert stellt die Mindestanforderung für die
Strategie dar. Höhere Sollwerte, z. B. der Heizkreise,
die von den Regelgeräten Logamatic 4311/4312 ange-
steuert werden, werden nach wie vor berücksichtigt.
U-Klemmen 3 und 4
0
10 V Ausgang
Über die Klemmen U 3 und U 4 auf dem Strategiemodul
FM 447 kann ein 0 – 10 V-Signal nach extern zur Soll-
wertführung ausgegeben werden.
Es handelt sich um den maximalen Sollwert aller Ver-
braucherkreise der Regelgeräte Logamatic 4000 in der
Anlage.
Brückenstecker J 1
Der Sollwert kann auch alternativ als 0 – 20 mA-Signal
ausgegeben werden.
Der Brückenstecker (Jumper) J 1 muss dann von
g
f
auf
umgesteckt werden.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
94
90
80
70
60
50
40
30
20
10
0
0
11
10
9
8
7
6
5
4
3
2
1
0
0
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
U-Klemmen
1 2 3 4
1 2
1 2
1 2
1 2
1 2 3 4
FVS FRS ZW
EL
Werkseinstellung 0
10 V
Brückenstecker
(Jumper)
2
3
4
5
6
0
10 V Eingang in V
10
20
30
40
50
60
Vorlauf-Solltemperatur in °C
U
U
J1
7
8
9
10
80
90
100
