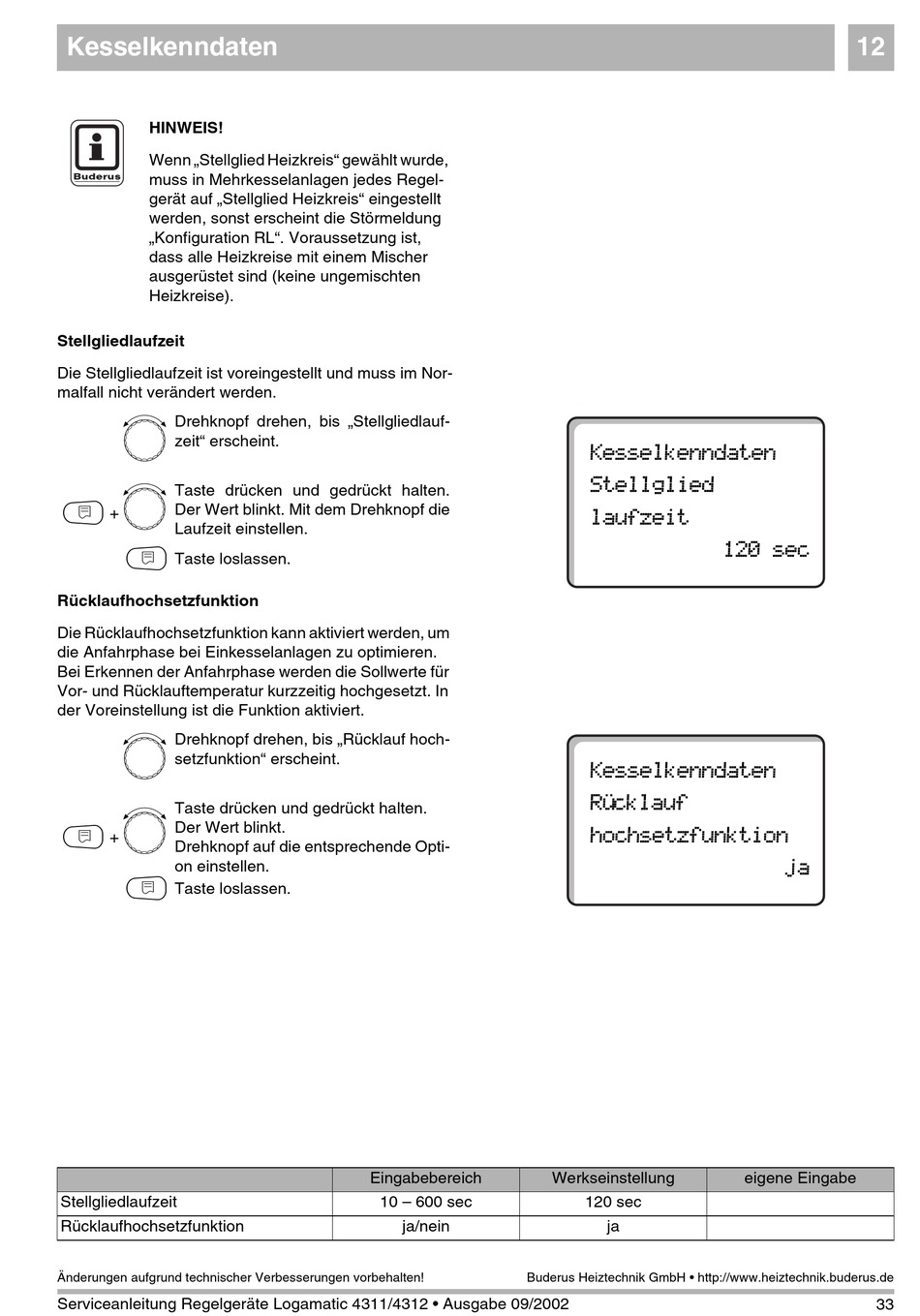

Buderus Logamatic 4312 Serviceanleitung Seite 33

Kesselkenndaten
HINWEIS!
Wenn „Stellglied Heizkreis" gewählt wurde,
muss in Mehrkesselanlagen jedes Regel-
gerät auf „Stellglied Heizkreis" eingestellt
werden, sonst erscheint die Störmeldung
„Konfiguration RL". Voraussetzung ist,
dass alle Heizkreise mit einem Mischer
ausgerüstet sind (keine ungemischten
Heizkreise).
Stellgliedlaufzeit
Die Stellgliedlaufzeit ist voreingestellt und muss im Nor-
malfall nicht verändert werden.
S
Drehknopf drehen, bis „Stellgliedlauf-
zeit" erscheint.
S
Taste drücken und gedrückt halten.
N
Der Wert blinkt. Mit dem Drehknopf die
+
Laufzeit einstellen.
N
Taste loslassen.
Rücklaufhochsetzfunktion
Die Rücklaufhochsetzfunktion kann aktiviert werden, um
die Anfahrphase bei Einkesselanlagen zu optimieren.
Bei Erkennen der Anfahrphase werden die Sollwerte für
Vor- und Rücklauftemperatur kurzzeitig hochgesetzt. In
der Voreinstellung ist die Funktion aktiviert.
S
Drehknopf drehen, bis „Rücklauf hoch-
setzfunktion" erscheint.
Taste drücken und gedrückt halten.
S
Der Wert blinkt.
N
+
Drehknopf auf die entsprechende Opti-
on einstellen.
N
Taste loslassen.
Stellgliedlaufzeit
Rücklaufhochsetzfunktion
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
Eingabebereich
10 – 600 sec
ja/nein
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Kesselkenndaten
Stellglied
laufzeit
120 sec
Kesselkenndaten
Rücklauf
hochsetzfunktion
Werkseinstellung
120 sec
ja
12
ja
eigene Eingabe
33
