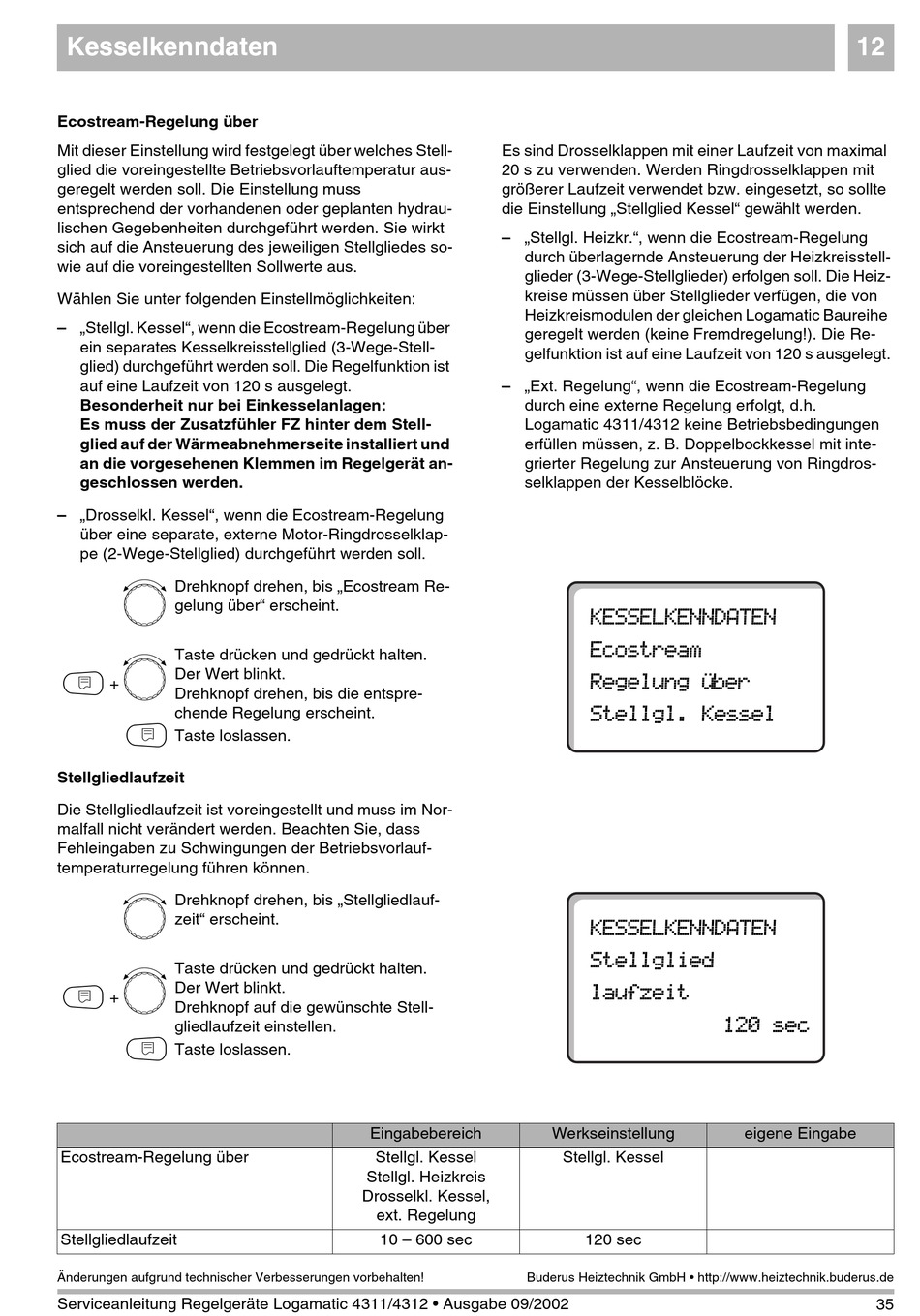

Buderus Logamatic 4312 Serviceanleitung Seite 35

Kesselkenndaten
Ecostream-Regelung über
Mit dieser Einstellung wird festgelegt über welches Stell-
glied die voreingestellte Betriebsvorlauftemperatur aus-
geregelt werden soll. Die Einstellung muss
entsprechend der vorhandenen oder geplanten hydrau-
lischen Gegebenheiten durchgeführt werden. Sie wirkt
sich auf die Ansteuerung des jeweiligen Stellgliedes so-
wie auf die voreingestellten Sollwerte aus.
Wählen Sie unter folgenden Einstellmöglichkeiten:
– „Stellgl. Kessel", wenn die Ecostream-Regelung über
ein separates Kesselkreisstellglied (3-Wege-Stell-
glied) durchgeführt werden soll. Die Regelfunktion ist
auf eine Laufzeit von 120 s ausgelegt.
Besonderheit nur bei Einkesselanlagen:
Es muss der Zusatzfühler FZ hinter dem Stell-
glied auf der Wärmeabnehmerseite installiert und
an die vorgesehenen Klemmen im Regelgerät an-
geschlossen werden.
– „Drosselkl. Kessel", wenn die Ecostream-Regelung
über eine separate, externe Motor-Ringdrosselklap-
pe (2-Wege-Stellglied) durchgeführt werden soll.
S
Drehknopf drehen, bis „Ecostream Re-
gelung über" erscheint.
Taste drücken und gedrückt halten.
S
Der Wert blinkt.
N
+
Drehknopf drehen, bis die entspre-
chende Regelung erscheint.
N
Taste loslassen.
Stellgliedlaufzeit
Die Stellgliedlaufzeit ist voreingestellt und muss im Nor-
malfall nicht verändert werden. Beachten Sie, dass
Fehleingaben zu Schwingungen der Betriebsvorlauf-
temperaturregelung führen können.
S
Drehknopf drehen, bis „Stellgliedlauf-
zeit" erscheint.
Taste drücken und gedrückt halten.
S
Der Wert blinkt.
N
+
Drehknopf auf die gewünschte Stell-
gliedlaufzeit einstellen.
N
Taste loslassen.
Ecostream-Regelung über
Stellgliedlaufzeit
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
Es sind Drosselklappen mit einer Laufzeit von maximal
20 s zu verwenden. Werden Ringdrosselklappen mit
größerer Laufzeit verwendet bzw. eingesetzt, so sollte
die Einstellung „Stellglied Kessel" gewählt werden.
– „Stellgl. Heizkr.", wenn die Ecostream-Regelung
durch überlagernde Ansteuerung der Heizkreisstell-
glieder (3-Wege-Stellglieder) erfolgen soll. Die Heiz-
kreise müssen über Stellglieder verfügen, die von
Heizkreismodulen der gleichen Logamatic Baureihe
geregelt werden (keine Fremdregelung!). Die Re-
gelfunktion ist auf eine Laufzeit von 120 s ausgelegt.
– „Ext. Regelung", wenn die Ecostream-Regelung
durch eine externe Regelung erfolgt, d.h.
Logamatic 4311/4312 keine Betriebsbedingungen
erfüllen müssen, z. B. Doppelbockkessel mit inte-
grierter Regelung zur Ansteuerung von Ringdros-
selklappen der Kesselblöcke.
Eingabebereich
Stellgl. Kessel
Stellgl. Heizkreis
Drosselkl. Kessel,
ext. Regelung
10 – 600 sec
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
KESSELKENNDATEN
Ecostream
Regelung über
Stellgl. Kessel
KESSELKENNDATEN
Stellglied
laufzeit
120 sec
Werkseinstellung
Stellgl. Kessel
120 sec
12
eigene Eingabe
