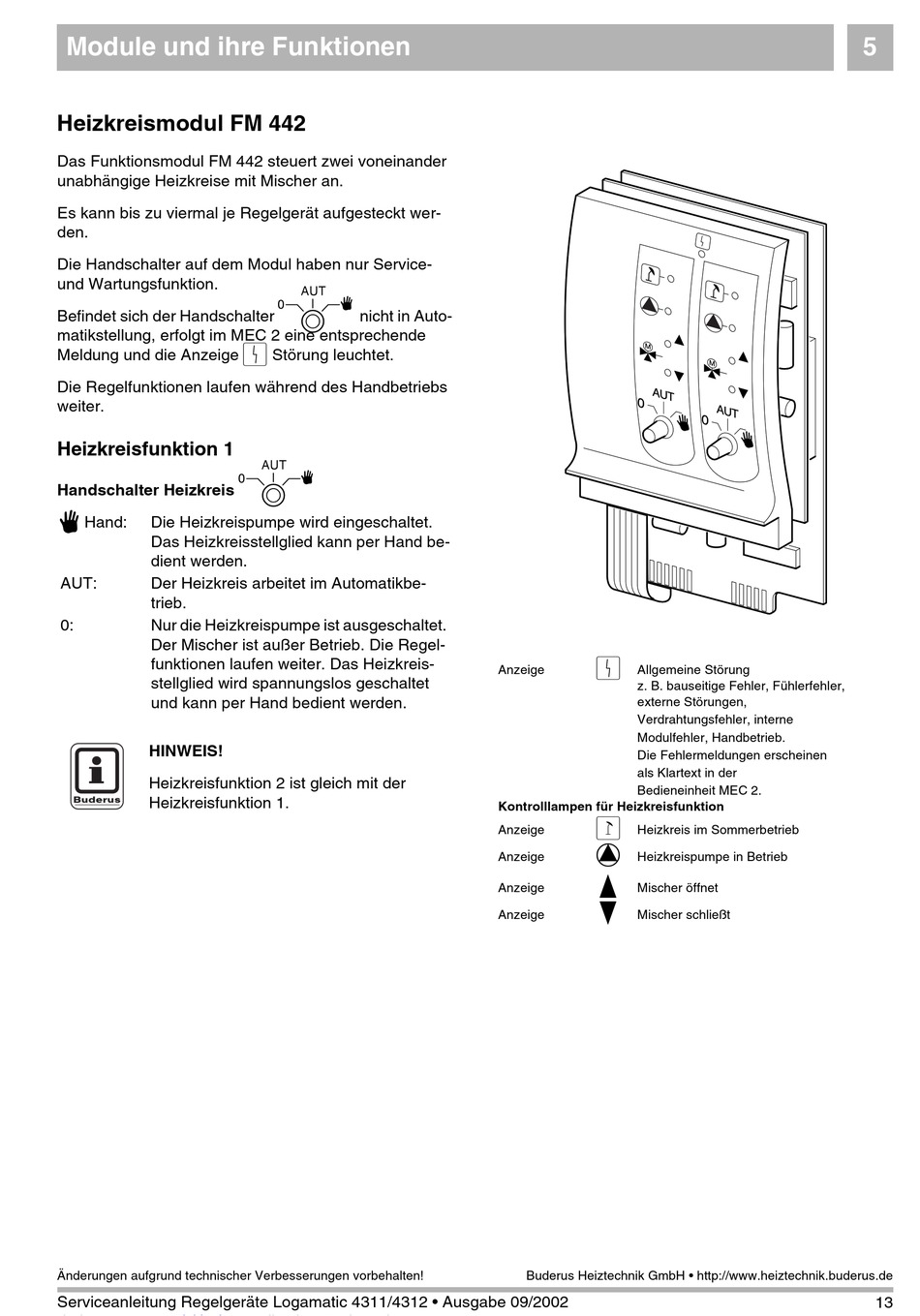

Buderus Logamatic 4312 Serviceanleitung Seite 13

Module und ihre Funktionen
Heizkreismodul FM 442
Das Funktionsmodul FM 442 steuert zwei voneinander
unabhängige Heizkreise mit Mischer an.
Es kann bis zu viermal je Regelgerät aufgesteckt wer-
den.
Die Handschalter auf dem Modul haben nur Service-
und Wartungsfunktion.
Befindet sich der Handschalter
matikstellung, erfolgt im MEC 2 eine entsprechende
Meldung und die Anzeige
Die Regelfunktionen laufen während des Handbetriebs
weiter.
Heizkreisfunktion 1
Handschalter Heizkreis
3
Hand: Die Heizkreispumpe wird eingeschaltet.
Das Heizkreisstellglied kann per Hand be-
dient werden.
AUT: Der Heizkreis arbeitet im Automatikbe-
trieb.
0: Nur die Heizkreispumpe ist ausgeschaltet.
Der Mischer ist außer Betrieb. Die Regel-
funktionen laufen weiter. Das Heizkreis-
stellglied wird spannungslos geschaltet
und kann per Hand bedient werden.
HINWEIS!
Heizkreisfunktion 2 ist gleich mit der
Heizkreisfunktion 1.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
B
nicht in Auto-
0
Störung leuchtet.
B
0
Anzeige Allgemeine Störung
z. B. bauseitige Fehler, Fühlerfehler,
externe Störungen,
Verdrahtungsfehler, interne
Modulfehler, Handbetrieb.
Die Fehlermeldungen erscheinen
als Klartext in der
Bedieneinheit MEC 2.
Kontrolllampen für Heizkreisfunktion
1
Anzeige Heizkreis im Sommerbetrieb
8
Anzeige Heizkreispumpe in Betrieb
U
Anzeige Mischer öffnet
V
Anzeige Mischer schließt
