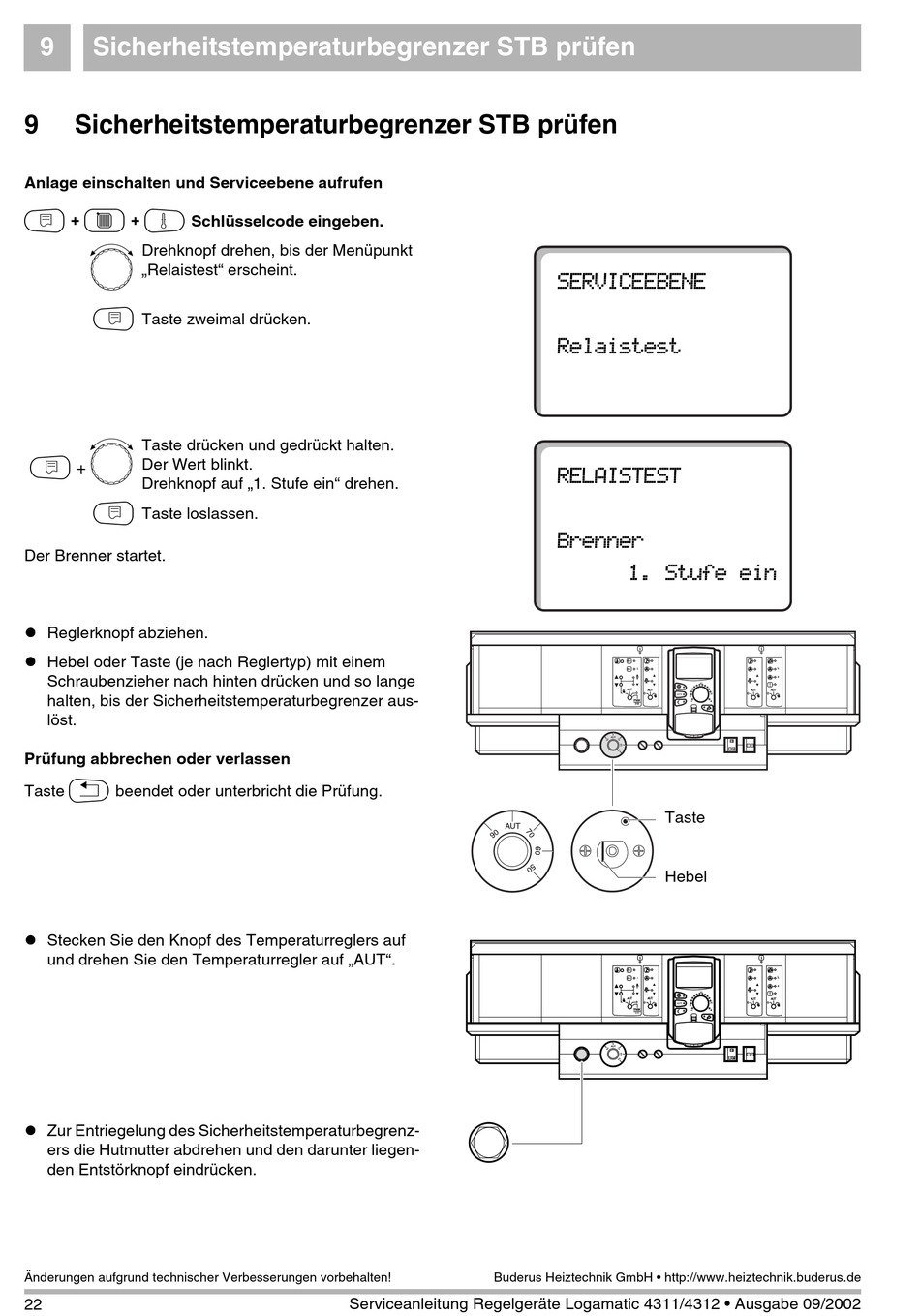

9 Sicherheitstemperaturbegrenzer STB prüfen
9 Sicherheitstemperaturbegrenzer STB prüfen
Anlage einschalten und Serviceebene aufrufen
N C G

Schlüsselcode eingeben.
S
Drehknopf drehen, bis der Menüpunkt
„Relaistest" erscheint.
N
Taste zweimal drücken.
S
Taste drücken und gedrückt halten.
N
Der Wert blinkt.
+
Drehknopf auf „1. Stufe ein" drehen.
N
Taste loslassen.
Der Brenner startet.
Reglerknopf abziehen.
Hebel oder Taste (je nach Reglertyp) mit einem
Schraubenzieher nach hinten drücken und so lange
halten, bis der Sicherheitstemperaturbegrenzer aus-
löst.
Prüfung abbrechen oder verlassen
K
Taste beendet oder unterbricht die Prüfung.
Stecken Sie den Knopf des Temperaturreglers auf
und drehen Sie den Temperaturregler auf „AUT".
Zur Entriegelung des Sicherheitstemperaturbegrenz-
ers die Hutmutter abdrehen und den darunter liegen-
den Entstörknopf eindrücken.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
22
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Serviceanleitung Regelgeräte Logamatic 4311/4312 • Ausgabe 09/2002
SERVICEEBENE
Relaistest
RELAISTEST
Brenner
1. Stufe ein
I
II
M
AUT AUT
0
0
max
I+II
Taste
Hebel
I
II
M
AUT AUT
0 0
max
I+II
L
z
M
AUT AUT
0 0
L
z
M
AUT AUT
0 0
