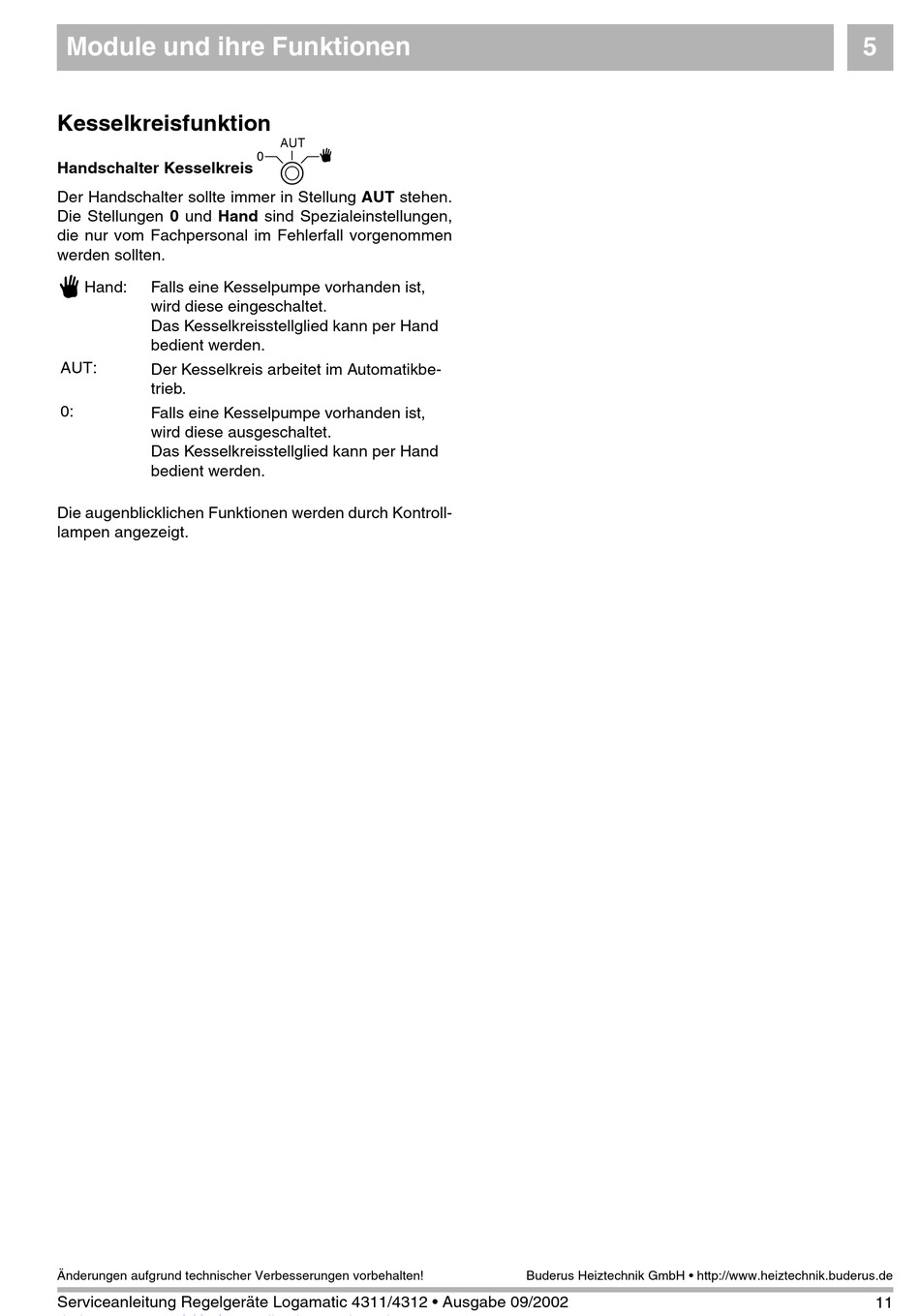

Buderus Logamatic 4312 Serviceanleitung Seite 11

Module und ihre Funktionen
Kesselkreisfunktion
Handschalter Kesselkreis
Der Handschalter sollte immer in Stellung AUT stehen.
Die Stellungen 0 und Hand sind Spezialeinstellungen,
die nur vom Fachpersonal im Fehlerfall vorgenommen
werden sollten.
3
Hand: Falls eine Kesselpumpe vorhanden ist,
wird diese eingeschaltet.
Das Kesselkreisstellglied kann per Hand
bedient werden.
AUT:
Der Kesselkreis arbeitet im Automatikbe-
trieb.
0:
Falls eine Kesselpumpe vorhanden ist,
wird diese ausgeschaltet.
Das Kesselkreisstellglied kann per Hand
bedient werden.
Die augenblicklichen Funktionen werden durch Kontroll-
lampen angezeigt.
